电气知识应该是设计师又爱又恨的专业领域了，爱的是与电气知识是其他专业的相关责任，恨的是我们的方案处处受限，不得不被动更改设计。
因此今天我们就来看看，作为设计师应该了解的电气系统知识有哪些：
1、一次机电、二次机电是什么?
2、电气系统的基本术语有哪些？
01. 一次机电、二次机电是什么?
www.shejidedao.com丨dop设计公众号回复“社群”加群
1、一次机电设计与二次机电设计有什么区别？
做为室内设计师，对于电气知识，不论是家装还是工装设计，咱们最常打交道的几乎都是电气系统中最末端的设备；
比如：配电箱，灯具，开关插座面板等等；这些末端设备点位，在专业领域被称为二次机电点位，而关于这些末端设备点位的供配电设计，就被称为「二次机电设计」。
既然有“二次”，那么则证明必然有“一次”，所以，什么又叫一次机电设计呢？

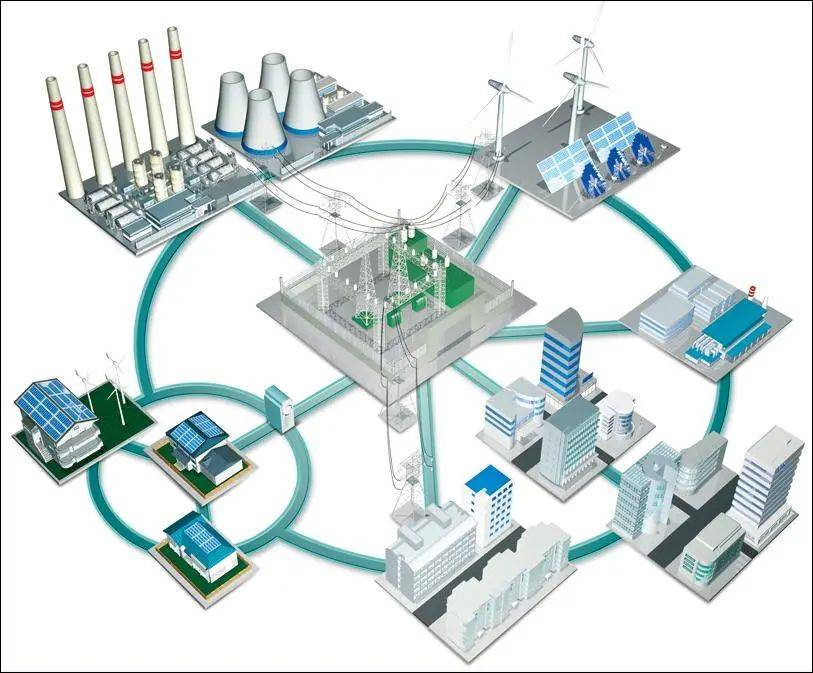

咱们来看两张图：

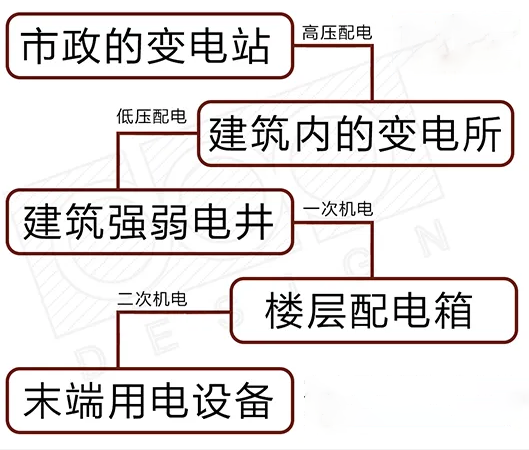

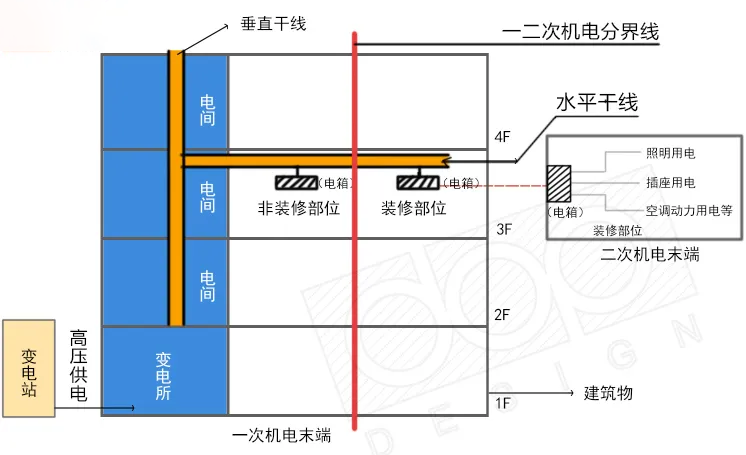

一二次机电的界面划分图↑
如上图所示，我们可以大概看出来，咱们整个建筑被抽象的分为了3大部分，而现实生活中的电力是通过下列路径最终被用于室内空间中的：
你看，经过这么一长串的过程，最终到了楼层的配电箱里面的电力才是我们设计师最为熟悉的电气系统，对吧！
在专业领域的定义里，电力系统只有出了管道井，进入了楼层配电箱后，才被我们称为「二次机电设计」，而之前的所有电气传输步骤，全部被称为「一次机电设计」；
所以，在这里，我把我对它们的定义理解分享给你：
一次机电：主要针对与建筑、结构等专业相互配合的机电设计，泛指土建项目相关的机电专业。
二次机电：主要针对与室内装饰项目互相配合的机电设计，泛指室内装饰项目相关的机电专业。
如果大家还不明白的话，咱们换一种说法：“在建筑管井里面和非装修区域里面的所有机电设备，都属于一次机电，而只要出了管井和非装修区域，能看到的机电设备全部属于二次机电”。

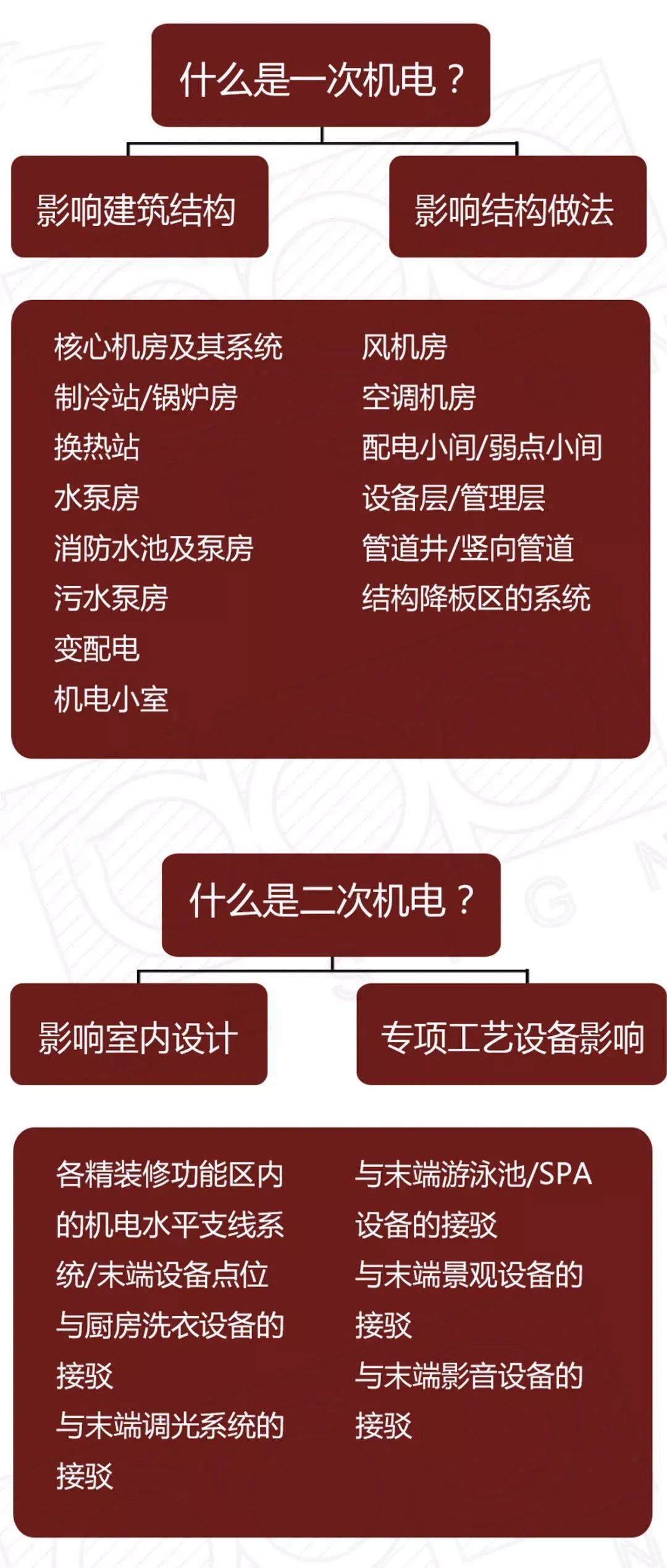

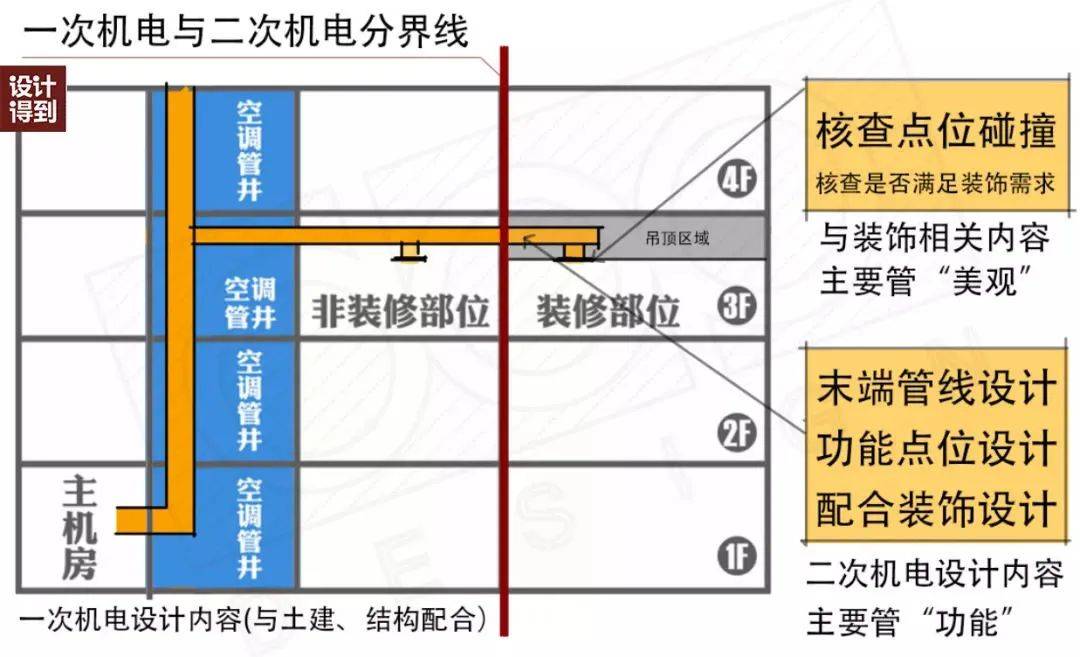

△一次机电与二次机电的分界线
ps：这里仅是最基础的分享，有这方面专业知识的小伙伴欢迎在评论区补充更正！
02. 设计师要知道的电气术语解读
www.shejidedao.com丨dop设计公众号回复“社群”加群
最后，我们来解释几个我们在工作中一定会碰到的电气术语：
1、配电系统：
a、配电过程

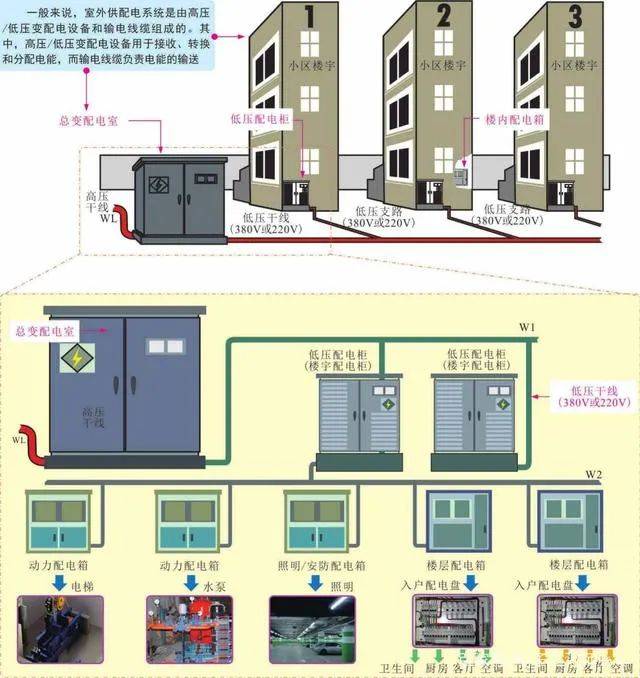

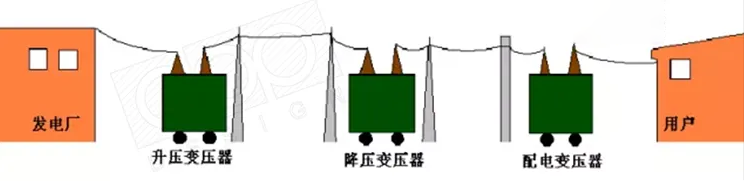

配电过程↑
根据上图我们可以看出来，发电厂发出电能，经升压变压器升压后，传输给区域变电站的降压变压器，再由降压变压器降压后，传输给配电变压器，最后由配电变压器将10KV电压变为380V/220v供给用户使用。这整个过程就是我们说的配电过程。
以上流程主要分高压配电和低压配电；
b、高压配电和低压配电
高压配电是指电压等级为1000V及以上的电压为高压，在对这类电压载体配电的过程叫做高压配电；
低压配电就是指当高压电通过变压器转换为低压电（380v/220v）时，对这个电压强度下的电能进行调配的过程；
所以，我们室内设计师接触到的所有与电气知识相关的知识，几乎全部都是低压电的知识。
2、强弱电：
a、强电
在室内设计领域，被我们称为强电的是指能“电死人”的电；电压在220V以上的电我们都称为强电，最常见的有：开关插座、照明、配电房等。

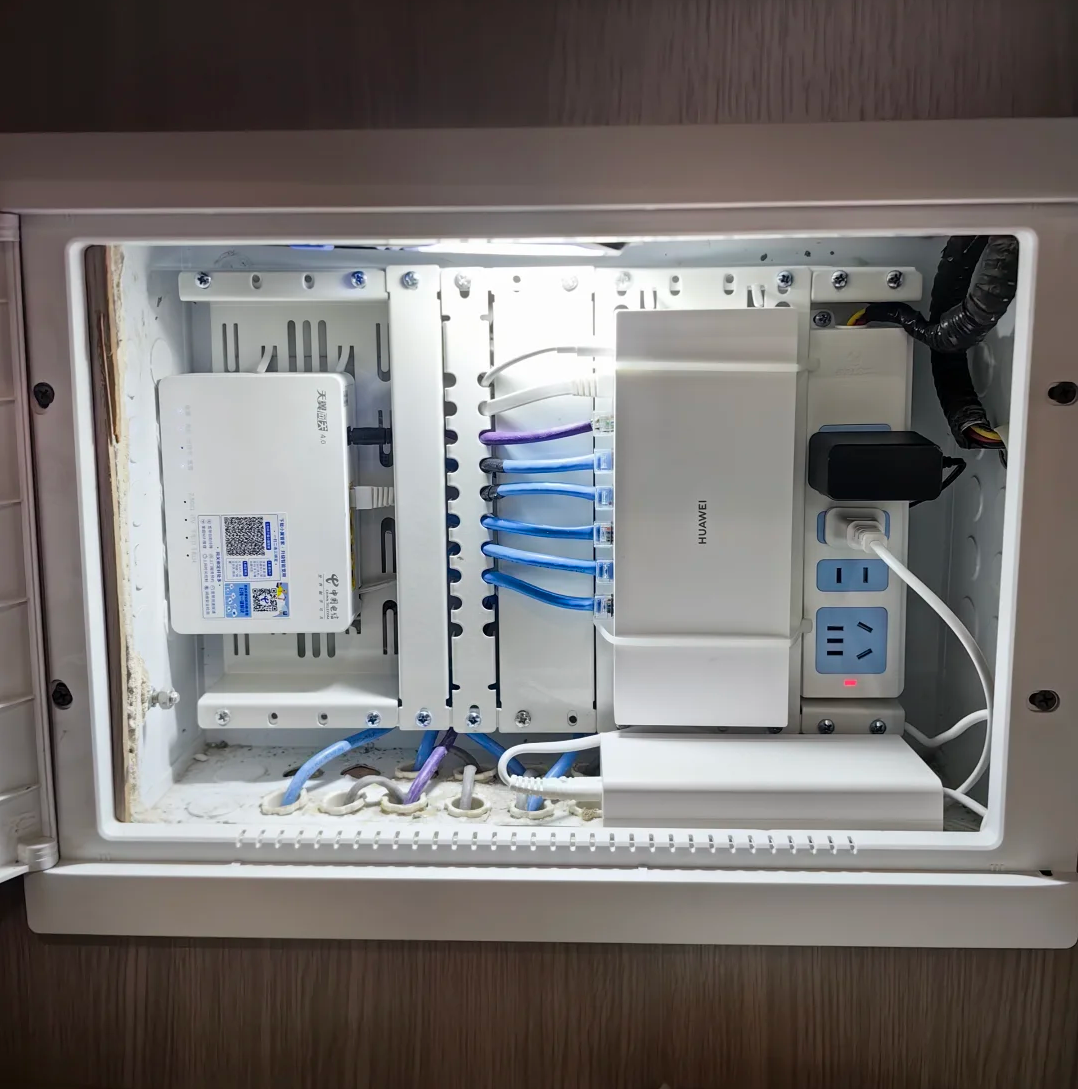

弱电配电箱↑
b、弱电
弱电是指“电不死人”的电。指消防、智能化等专业使用的电，一般安装的设备用电基本是低压电，包括，消防、网络、广播、楼宇对讲、监控安防、楼宇自动控制等等。
所以，这次跟你分享的电气知识板块，还是以强电为主。
3、单相电与三相电：
单相电：俗称照明电；由一根零线一根火线组成的电路叫单相电。单相电的电压为220V，所以我们的生活用电都是属于单相电。
三相电：俗称动力电；由三条火线组成的电路称为三相线。火线与火线之间的电压为380v，通常做为动力电使用，常用于动力设备供电（如电梯、自动扶梯、空调机组等），不作为生活用电使用，咱们做为了解即可。
4、回路：

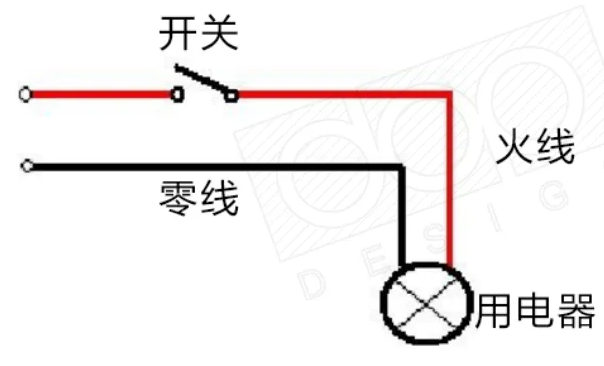

最简单的回路图，靠一个开关控制一个灯↑
电流通过器件或其他介质后流回电源的通路，通常指闭合电路。只有回路是通的，在回路上的用电器才能正常使用。
5、零线、火线与地线

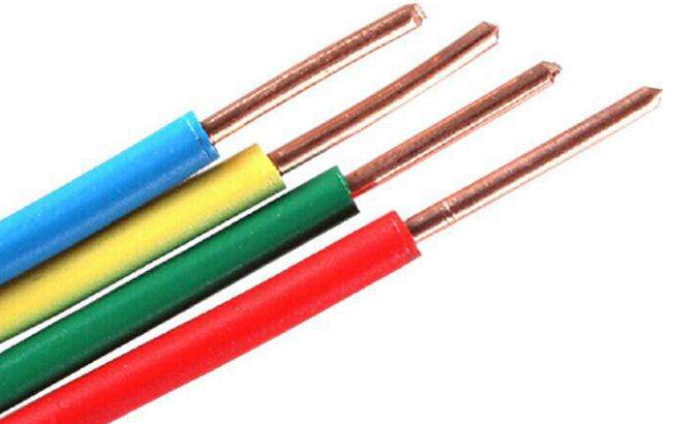

电线材料↑
我们都知道，交流电源线分为零线和火线。零线总是与大地的电位相等（但并不是说大地的电位就一定低），火线与零线保持呈正弦振荡式的压差。
因为人在自然状态下与大地是零电位差的，所以一般情况下，人接触零线是不会被电击的；用电器把外壳与地线连接（接地）就可以保护人不触电，就是这个原因。所以，火线与零线接反，会埋下用电安全隐患，一般要严格区分。
6、控制开关

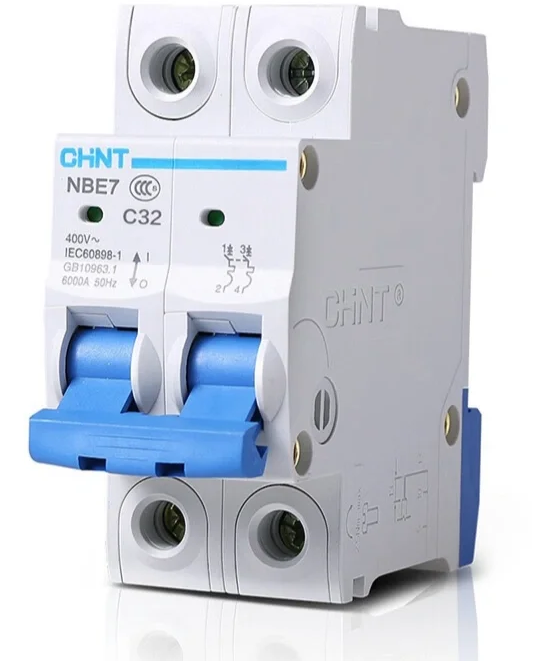

空气开关↑
是指控制电流通过的开关，如空气开关，漏电保护器、装饰面板开关等。
7、空气开关

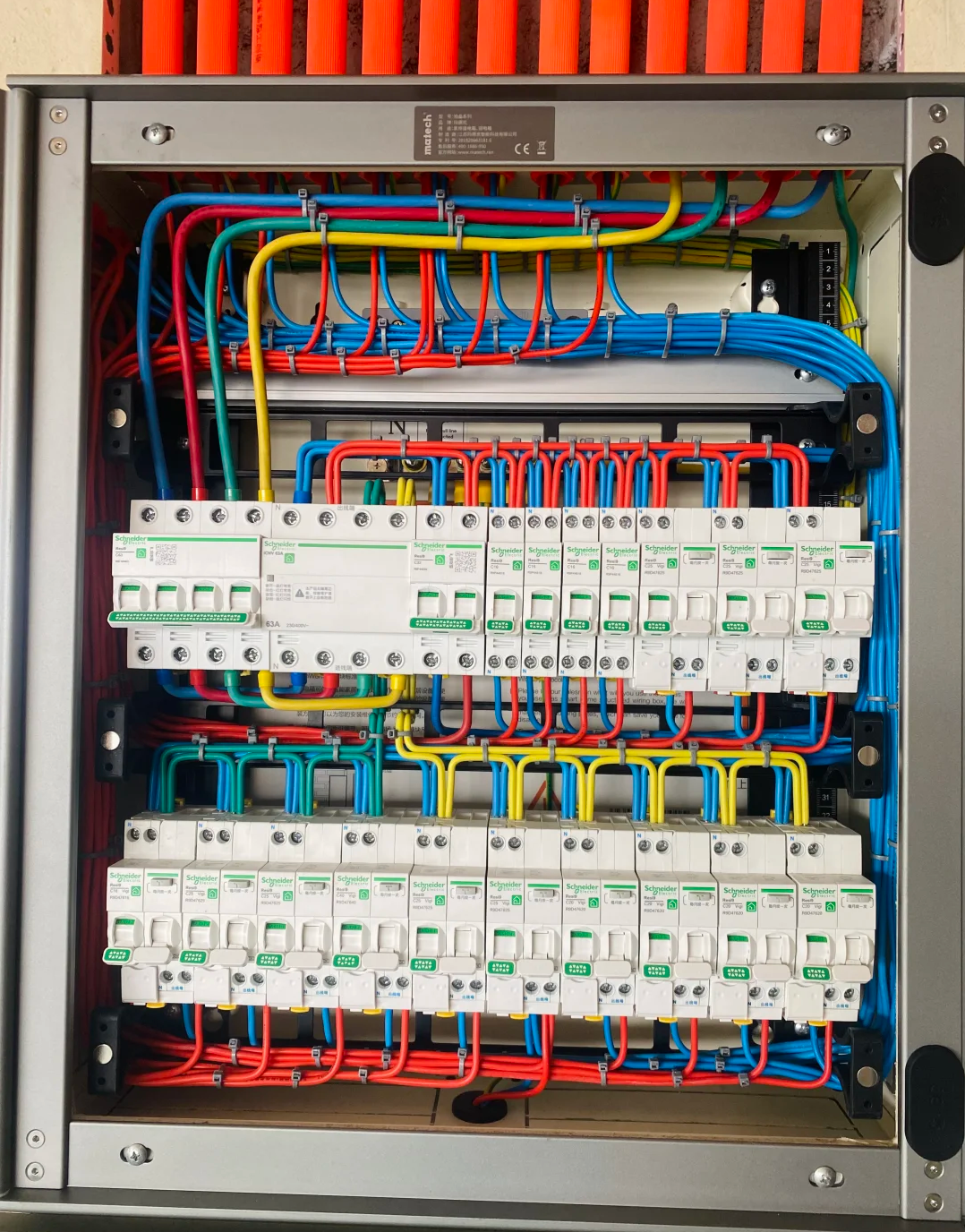

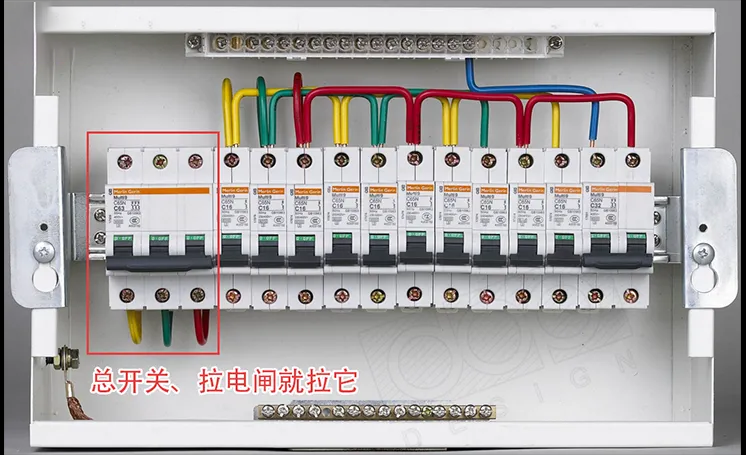

配电箱内部的空气开关↑
又名低压断路器，主要设置目的是：当工作电流超过额定电流、短路、失压等情况下，空开会自动切断电路达到保护用电器的目的。
它是配电箱的主要组成部分，由配电系统图可以看出，室内装饰中的所有用电回路，一开始都需要经过空气开关，通过空气开关来控制室内的各个电路。
人们常说的“拉电闸”，就是把总的空开给关掉，进而导致整个空间断电。
