卫生间作为是室内空间设计的重难点之一，物品一多，空间就更显狭小压抑，因此这些年来能让空间显得干净敞亮的极简卫生间一直倍受许多家庭的喜爱。
所以，我们今天的主要内容就是一下两个方面来认识卫生间设计细节：
1、极简卫生间的主要特征与设计事项，
2、卫生间细部施工做法
01. 极简卫生间设计要点

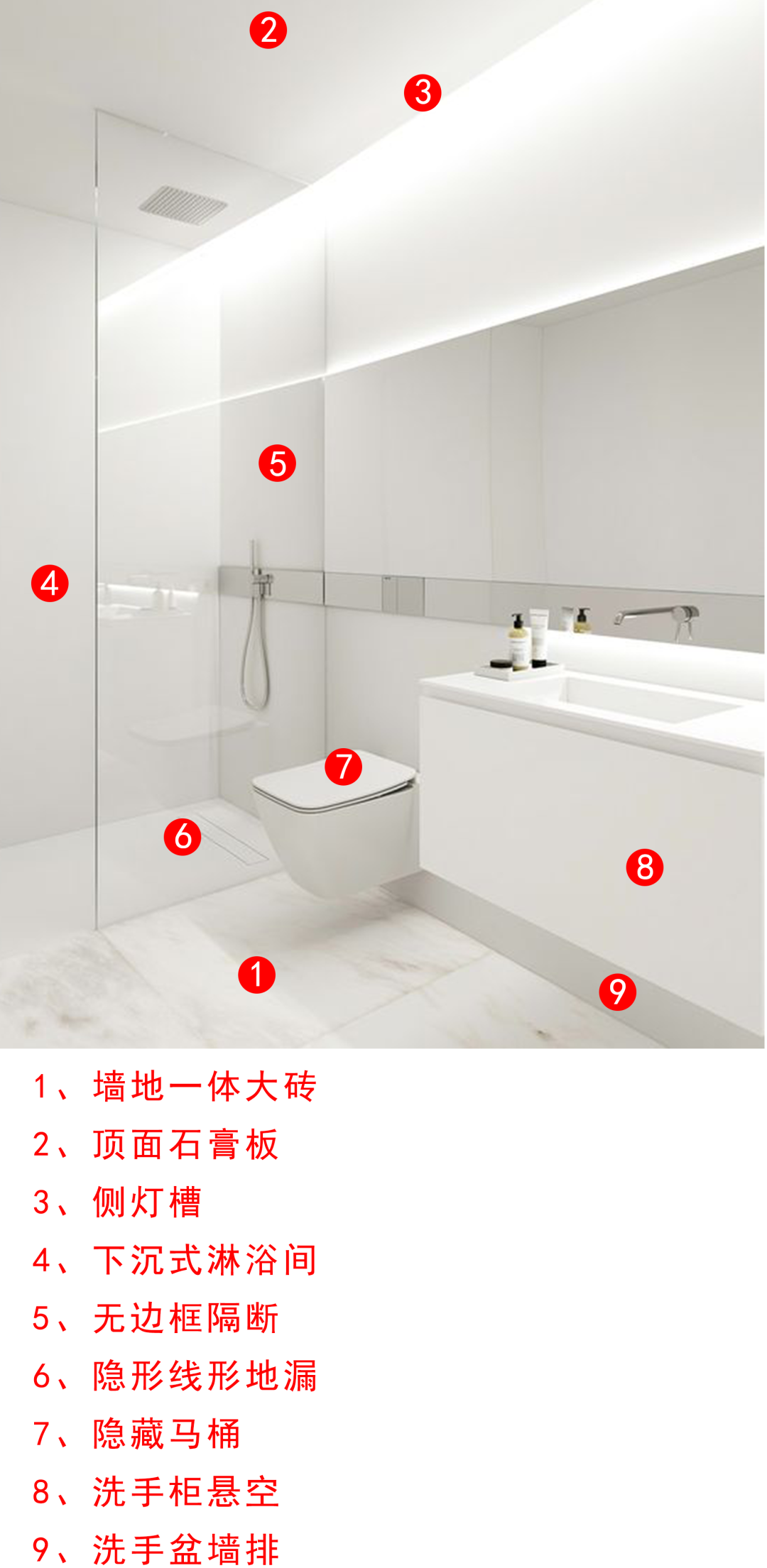

极简卫生间的特征：
墙地一体大砖、顶面石膏板、侧灯槽、下沉式淋浴间、无边框隔断 、隐形线形地漏、隐藏马桶、洗手柜悬空、洗手盆墙排等细节设计。
1、墙地面
极简卫生间墙面与地面的特征：墙面与地面为同款式砖材，墙地对缝平接、墙地融为一体，瓷砖多为大规格、柔光砖、哑光砖为主。
特点：纯色的大规格地墙砖相搭配，颜色简约，并减少了瓷砖的缝隙，视觉上达到简单干净的效果。

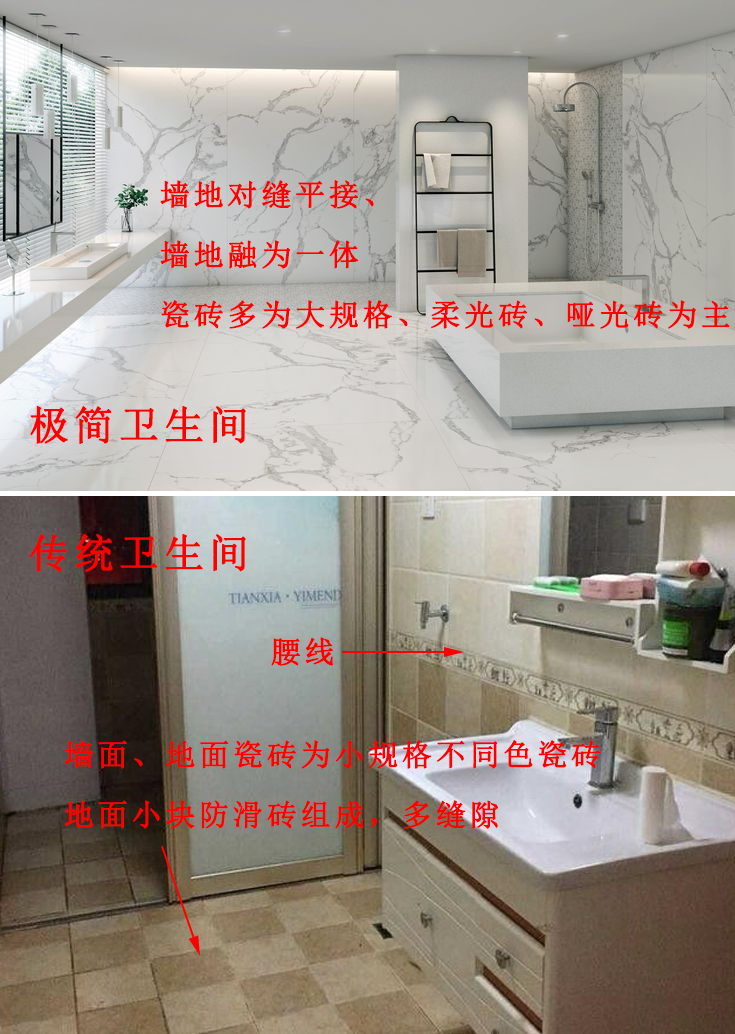

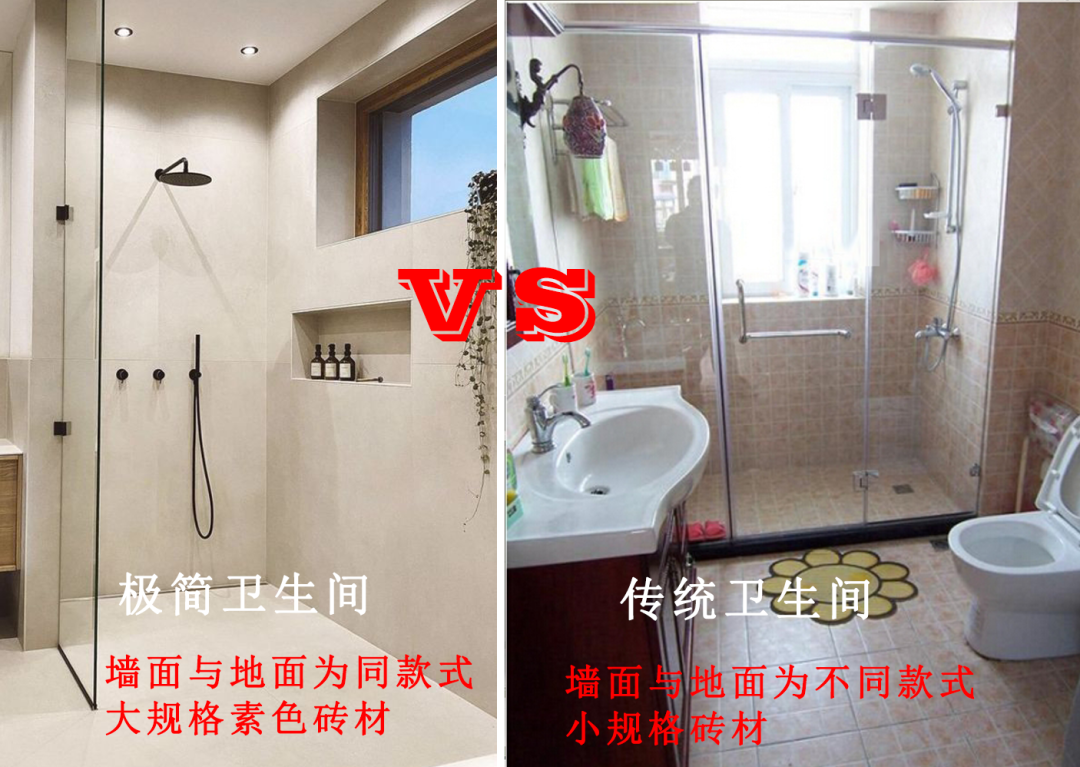

极简卫生间与传统卫生间墙地面对比△
极简卫生间与传统卫生间墙地面对比△

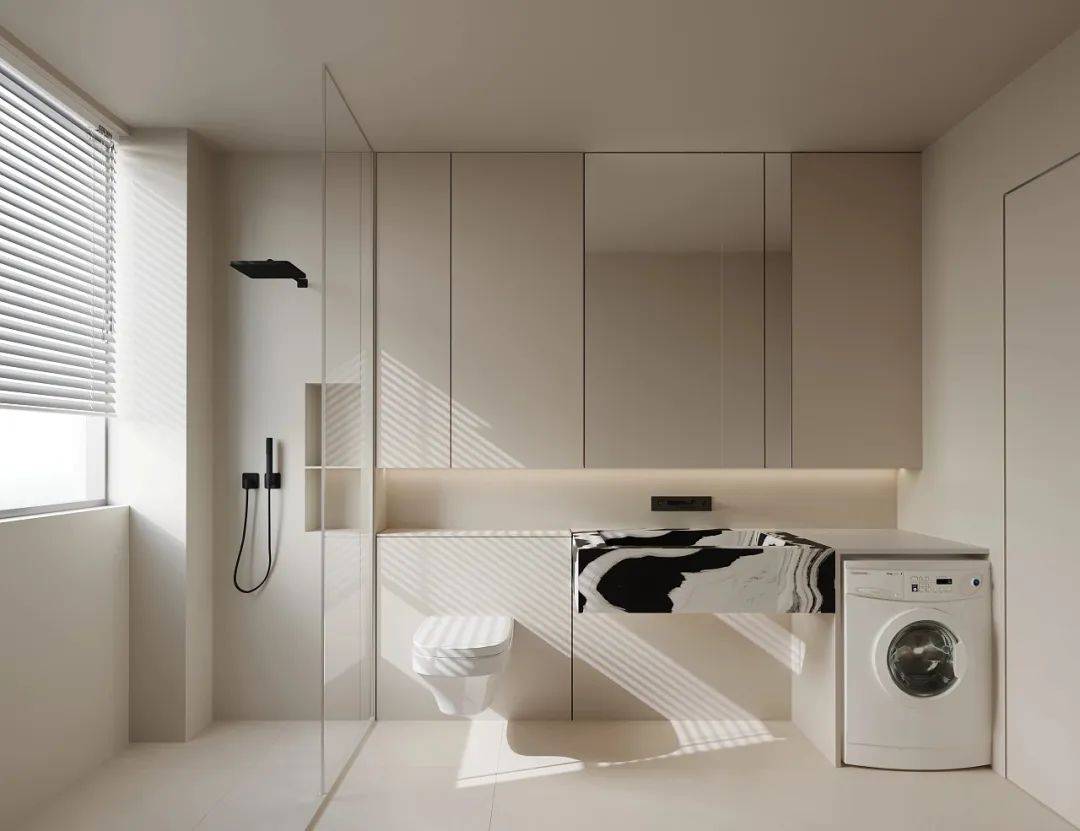

极简卫生间墙面地面一体化搭配效果△
2、顶面
极简卫生间顶面的特征：防水石膏板平吊顶造型+侧灯槽照明。
特点：纯色的防水石膏板吊顶造型+防水腻子乳胶漆，简洁无缝，嵌入式灯具照明，搭配着侧灯槽、排风口采用侧排，营造出极简风。

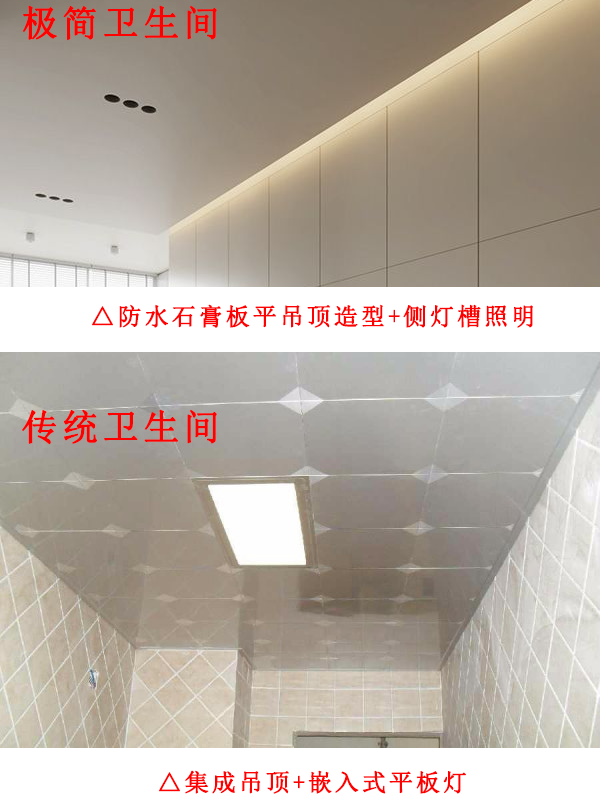

极简卫生间与传统卫生间吊顶对比△

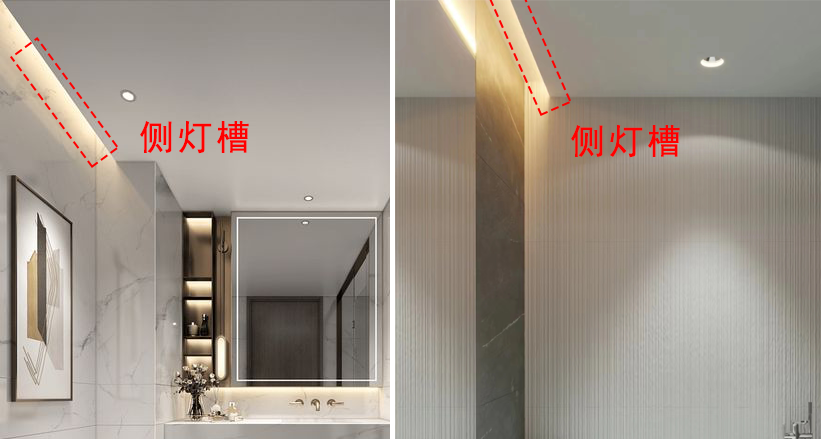

卫生间防水石膏板平吊顶造型+侧灯槽照明△
单边侧灯槽施工图△

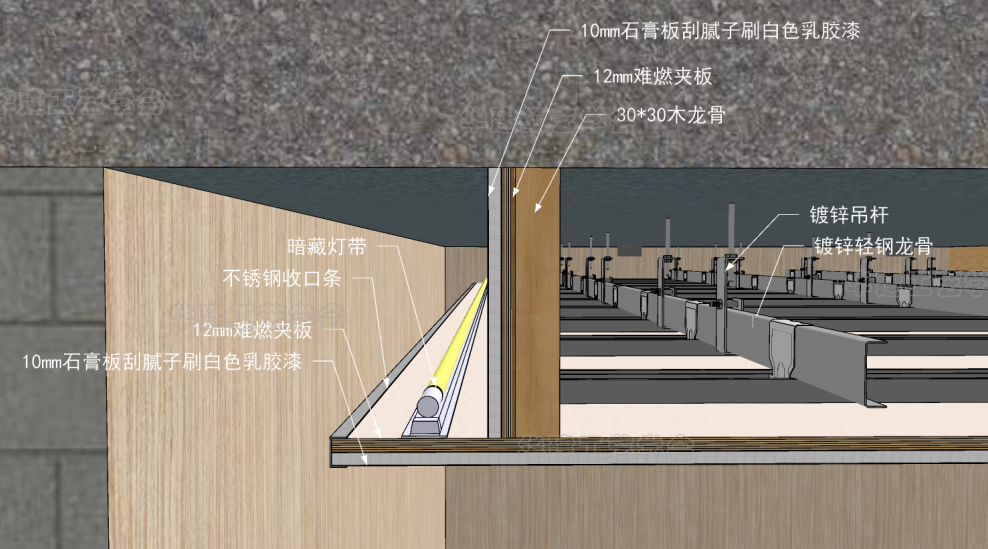

单边侧灯槽模拟图△
3、下沉式淋浴间
极简卫生间淋浴间的特征：下沉式淋浴间+无边框玻璃隔断。
特点：淋浴间的主要特点是将整个淋浴间下沉1~2公分，取消传统的挡水条工艺，搭配无框玻璃隔断设计，可以提高整体卫生间的美观性和通透性 。
注意：淋浴间里使用大规格的地砖会影响地面找坡，找坡的坡度小于2%，不利于排水与干湿分离，所以建议淋浴间使用小规格地砖铺贴。

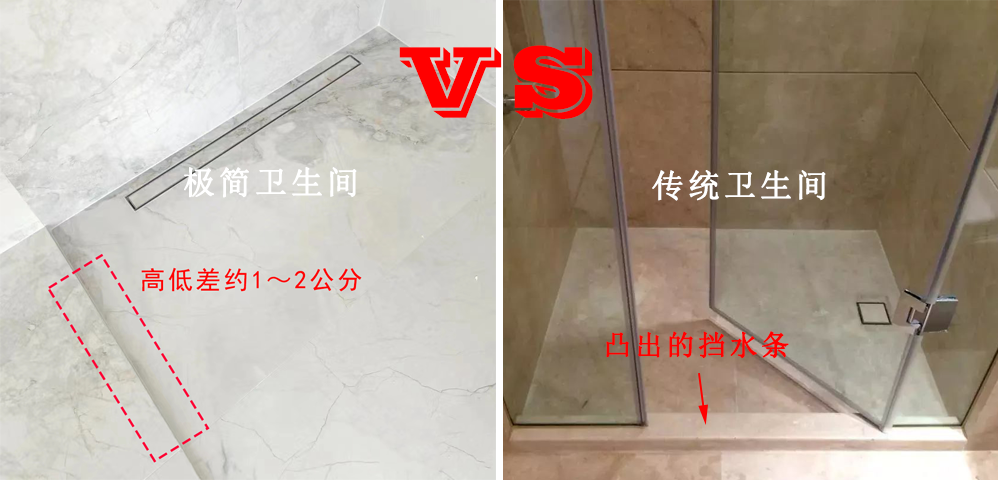

极简卫生间与传统卫生间对比△

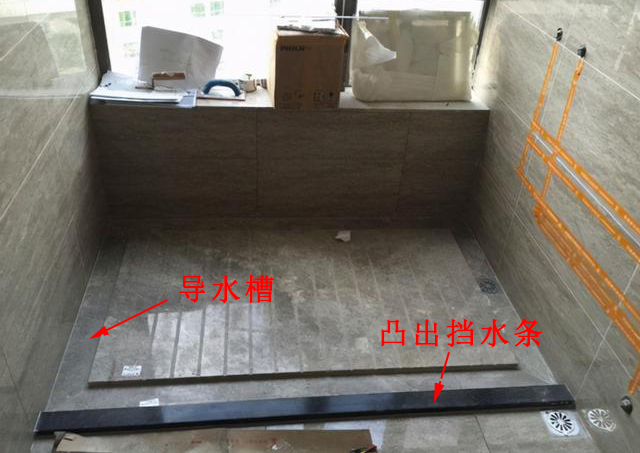

传统卫生间挡水条△

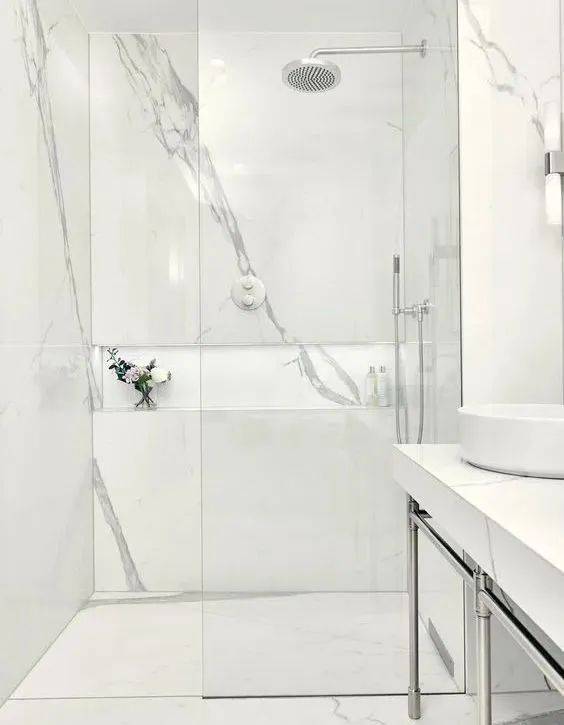

下沉式淋浴间△

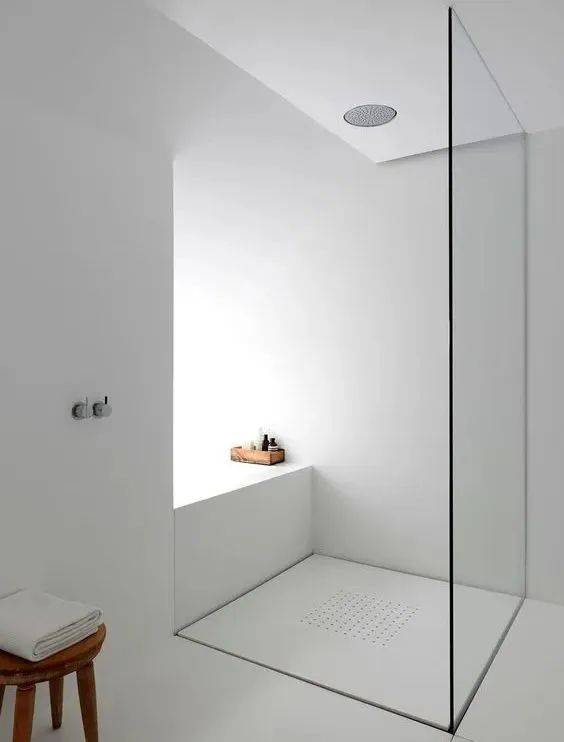

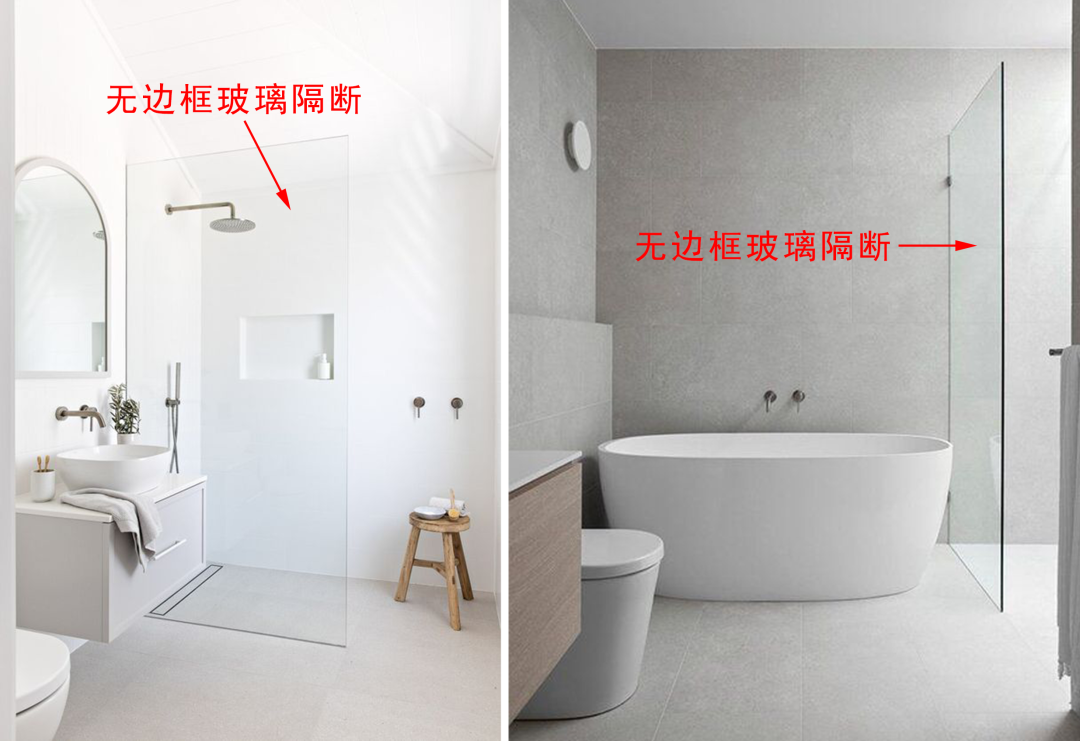

无边框玻璃隔断△

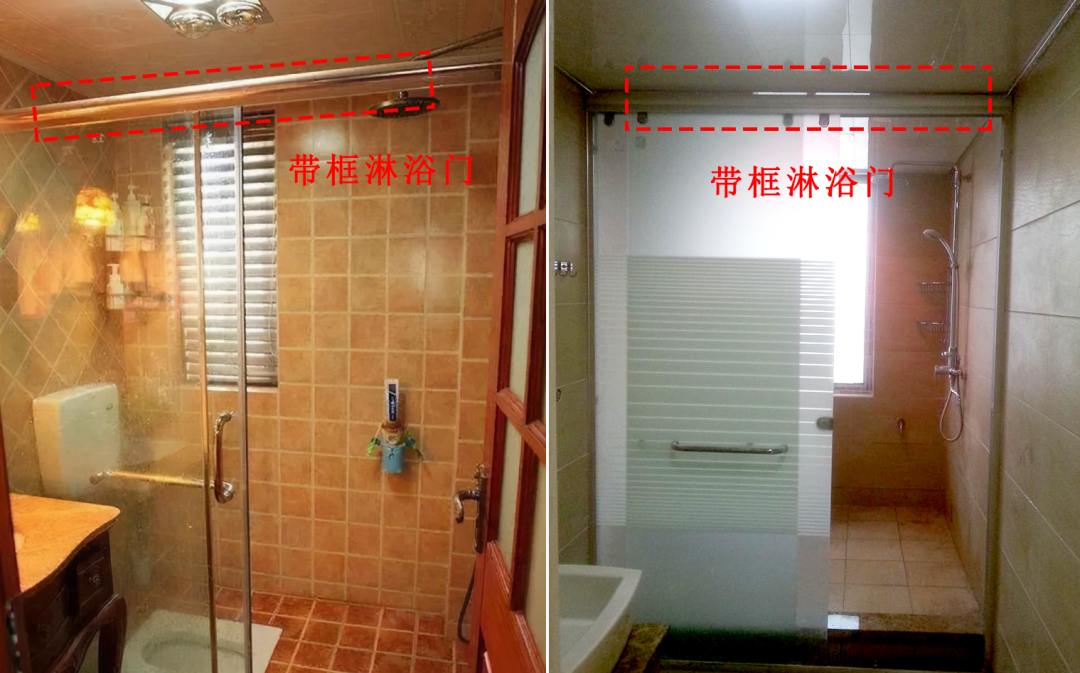

传统淋浴间玻璃门设计△

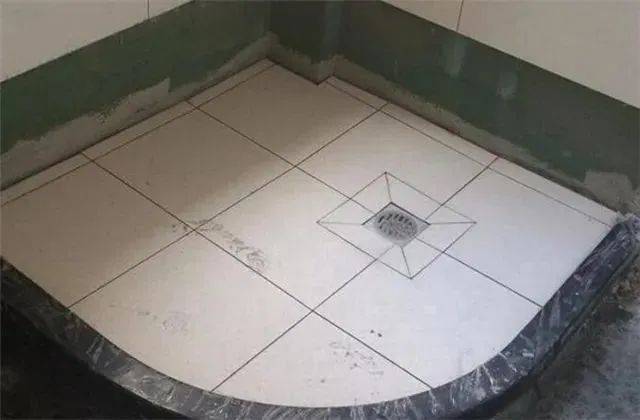

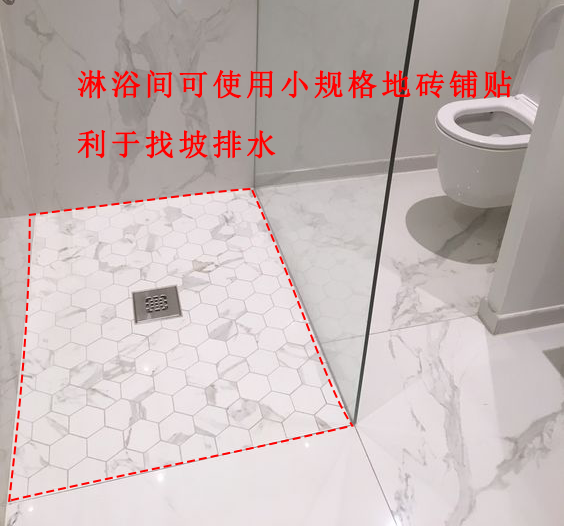

淋浴间宜铺贴小规格地砖△

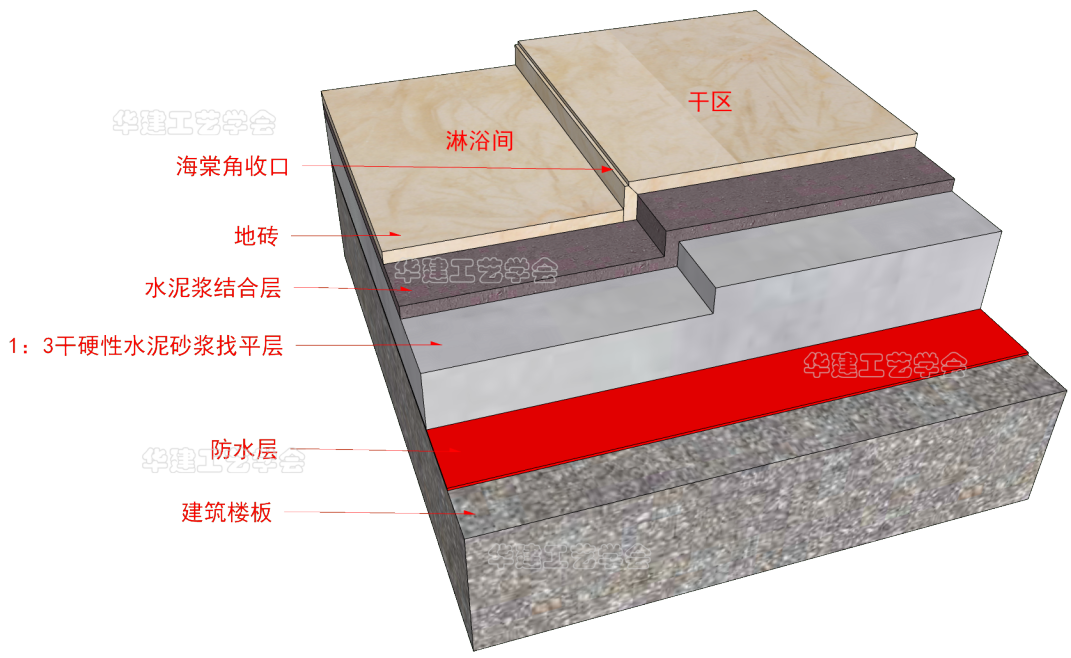

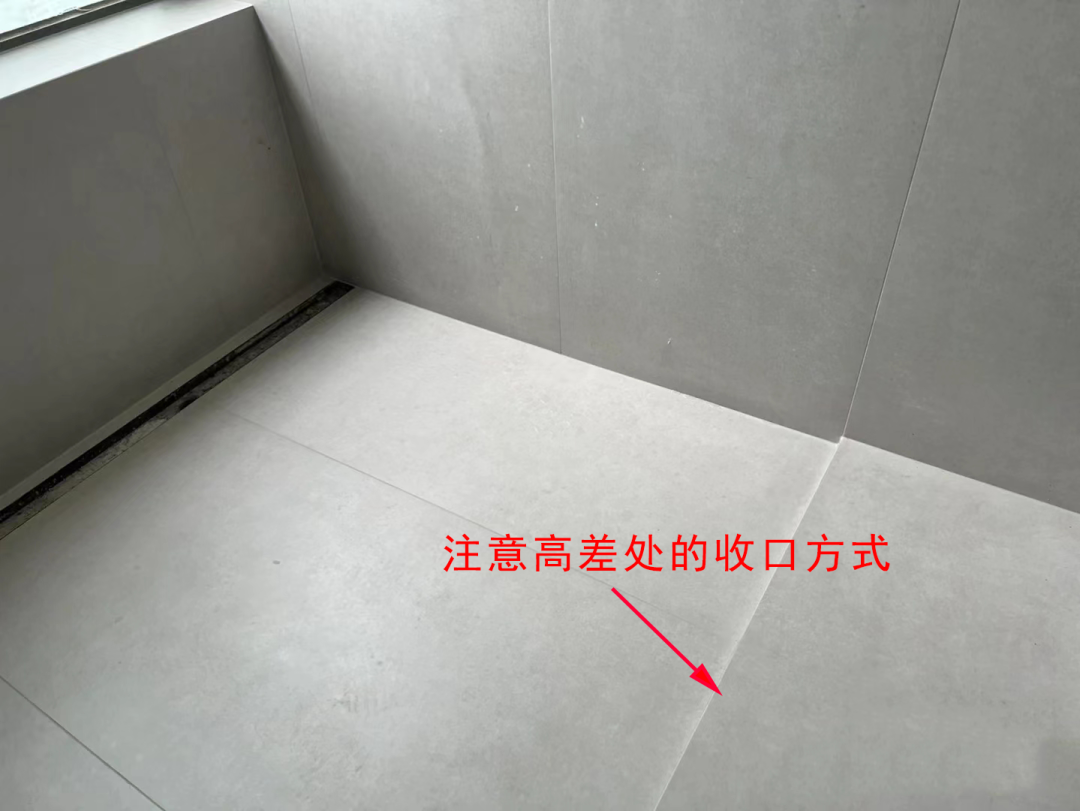

下沉式淋浴间收口模拟图△
下沉式淋浴间玻璃隔断模拟图△
4、隐形式地漏
极简卫生间地漏的特征：长条形或线性隐形地漏。
特点：隐形式长条地漏排水快，不易堵，既实用又美观，是极简卫生间的较好选择。隐形地漏常有以下的类型选择：

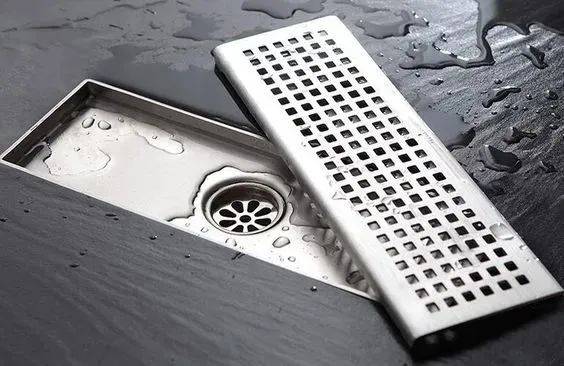

1）面板带孔式地漏
极简卫生间的面板带孔式地漏△

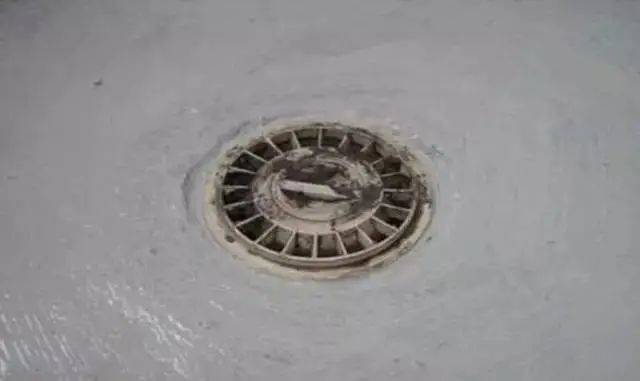

传统式的地漏设计△
2）外露面板式隐形地漏

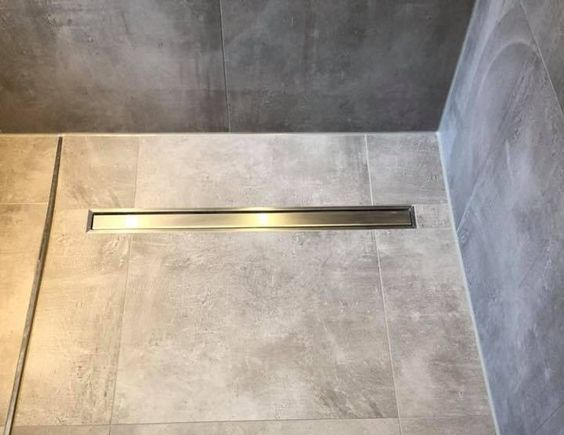

极简卫生间的外露面板式隐形地漏△
3）石材饰面隐形式地漏

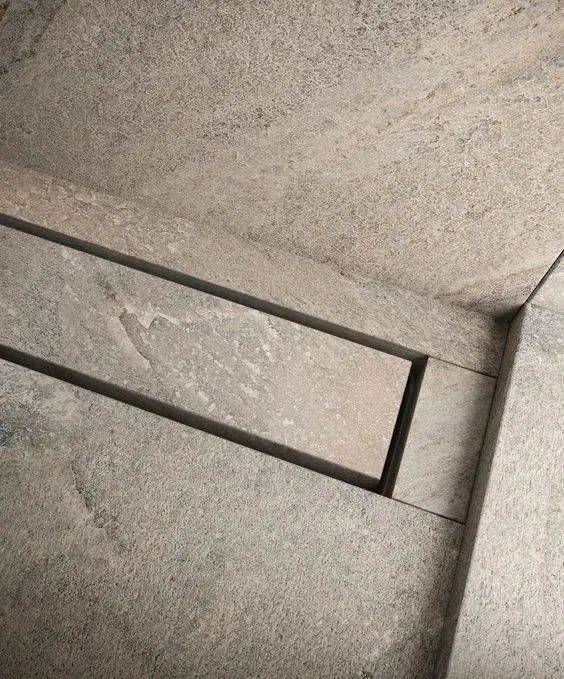

极简卫生间的石材饰面隐形式地漏△
5、隐形式马桶
极简卫生间马桶的特征：壁挂式马桶。
特点：壁挂式马桶是将水箱暗藏在墙内的铁架上，像是马桶漂浮在空中。

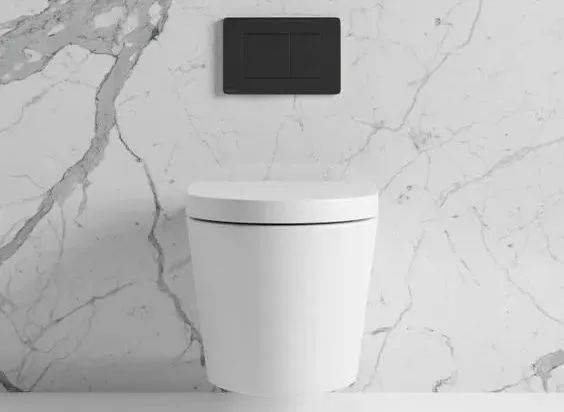

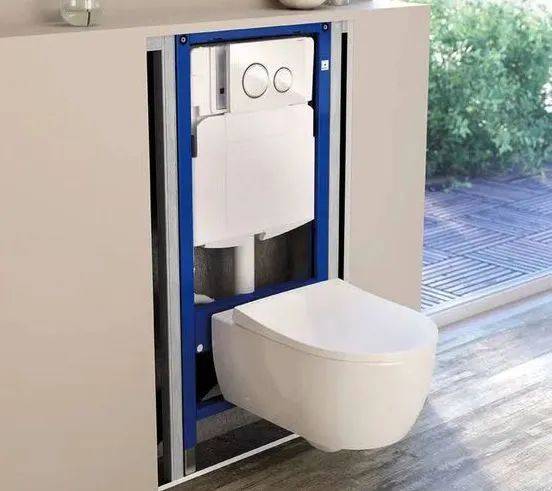

壁挂式马桶实景图△
壁挂式马桶实景图△

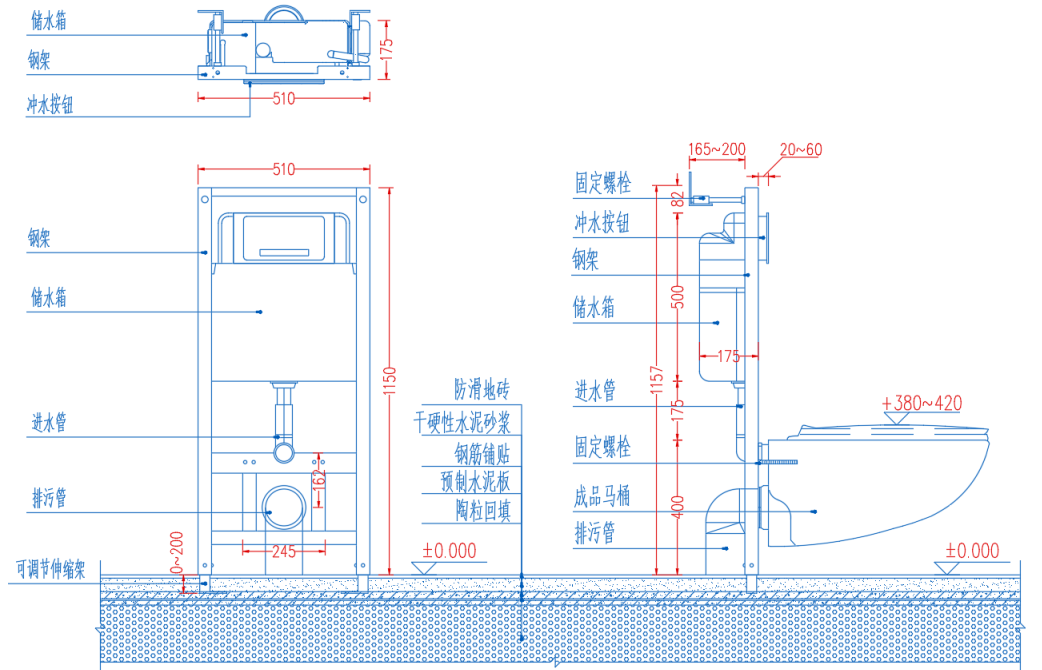

壁挂式马桶施工图△
6、洗手盆悬空+墙排
极简卫生间洗手盆的特征：洗手盆悬空和做墙排。
特点：墙排的排水支管是隐藏在里面，从表面上看不到排水管，可搭配悬挂式的洗手盆。

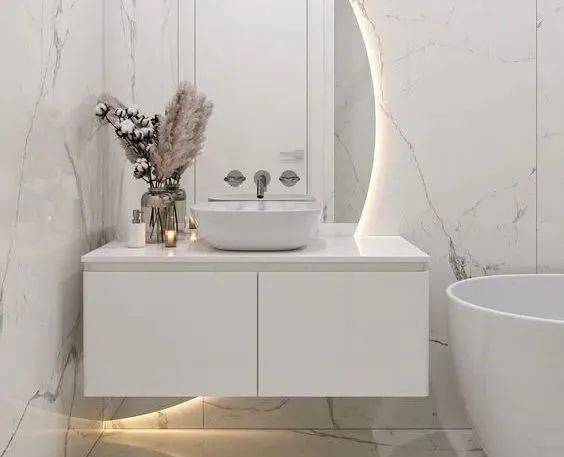

洗手柜悬空+墙排△
02. 卫生间施工细节
接下来再分享11个卫生间施工的细部做法：

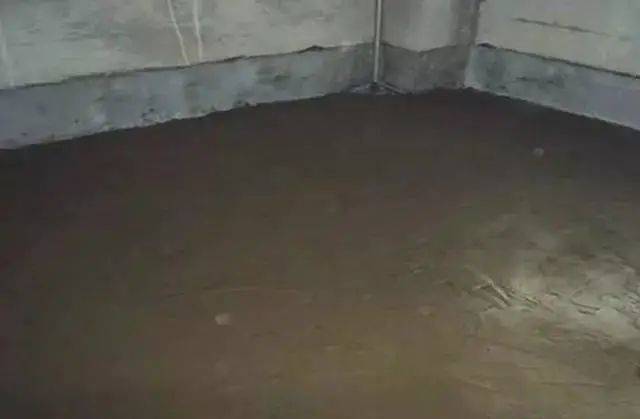

1、卫生间基层要求

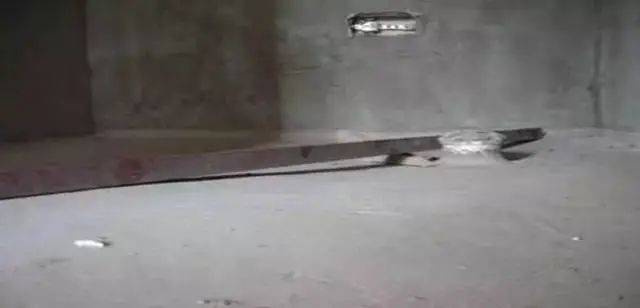

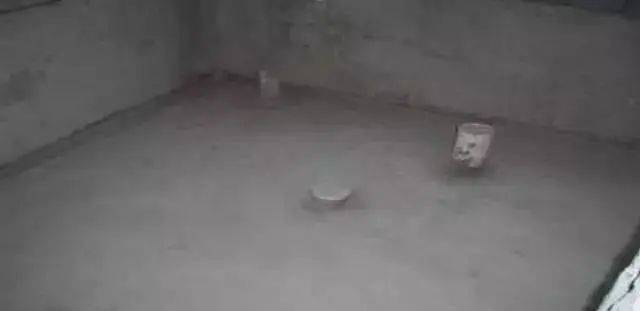

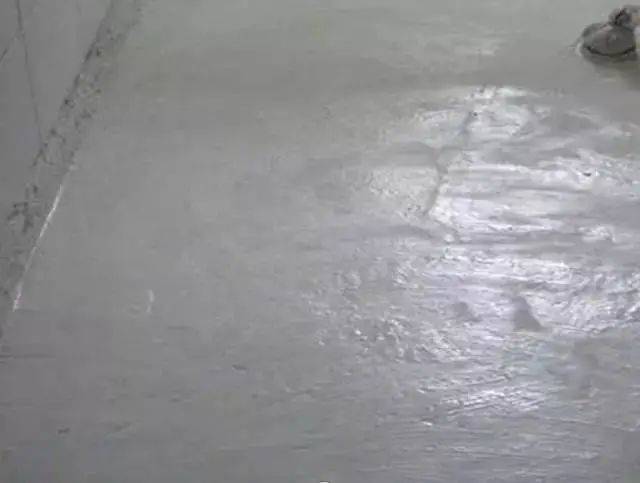

基层△
卫生间防水基层应采用1：2.5或1：3水泥砂浆进行找平处理，厚度 20mm，找平层应坚实无空鼓，表面应抹平压光。
2、管根、墙角处理

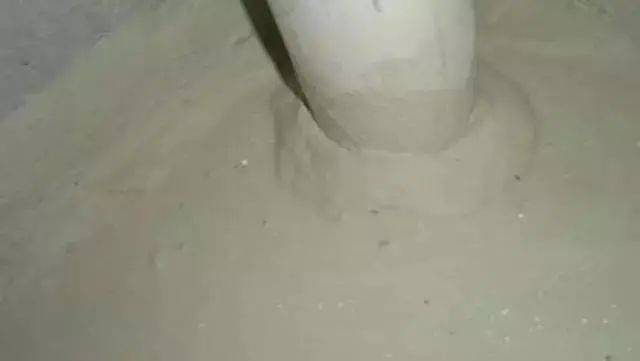

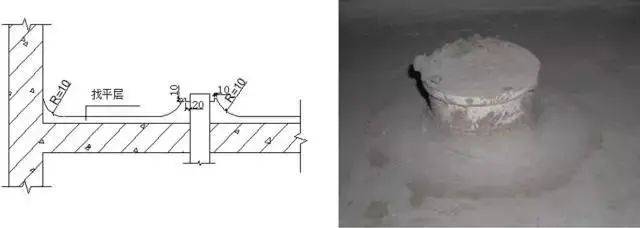

管根、墙角△
管根及墙角处抹圆弧，半径 10mm。管根与找平层之间应留出 20mm 宽、10mm 深凹槽。
3、含水率要求

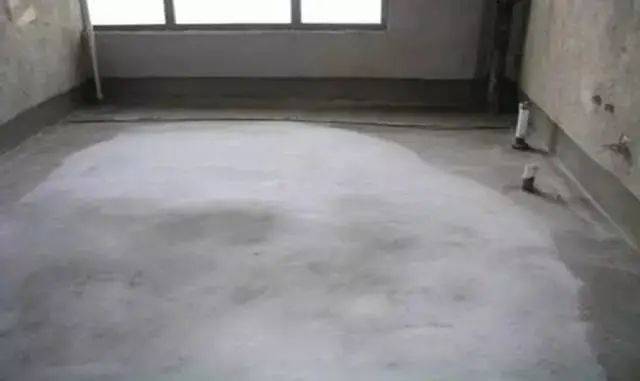

含水率△
聚氨酯防水涂料施工要求防水基层干燥，聚合物水泥（JS）聚合物乳液（丙烯酸）等防水涂料可在潮湿基层上施工，但基层不得有水。
4、基层坡度要求
坡度△
防水找平层施工应在找平层施工之后进行。地面向地漏处排水坡度为2%；地漏边缘向外 50mm 内排水坡度为5%；大面积公共厕浴间地面应分区，每分区设一个地漏，区域内排水坡度为2%，坡度直线长度不大于3m；公共厕浴间的门厅地面可不设坡度。

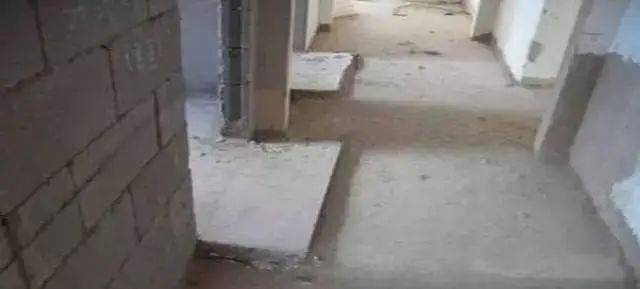

5、门口防水
门口△
卫生间防水找平层应向卫生间门口外延伸 250～300mm，防止卫生间内水通过卫生间外楼板渗漏。
6、防水施工
1）聚氨酯类防水涂料应采用橡胶刮板涂刮，管根、转角处采用刷子；JS、丙烯酸类防水涂料应采用油漆刷或滚筒刷涂刷；水泥基渗透结晶型防水涂料应采用较硬的尼龙刷涂刷；界面渗透型防水液应采用喷雾器进行喷涂。

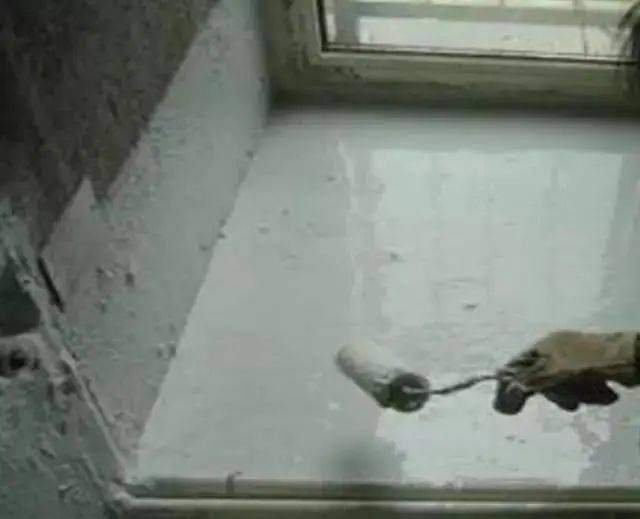

防水△
2）防水涂料应分遍涂刷，每遍不能涂刷过厚。下一遍涂刷应在上一遍涂膜固化后进行，以手摸不粘为准。下一遍涂刷方向应与上一遍方向垂直，涂刷遍数以达到设计要求的涂膜厚度为准。
防水△
3）防水层厚度应符合设计要求，使用高分子防水涂料、聚合物水泥防水涂料时，防水层厚度不应小于 1.2mm；水泥基渗透结晶型防水涂膜厚度不应小于 0.8mm 或用料控制不应小于 0.8kg/㎡；界面渗透型防水液与柔性防水涂料复合施工时厚度不应小于 0.8mm；聚乙烯丙纶防水卷材与聚合物水泥粘结复合时，厚度不应小于 1.8mm。
防水△

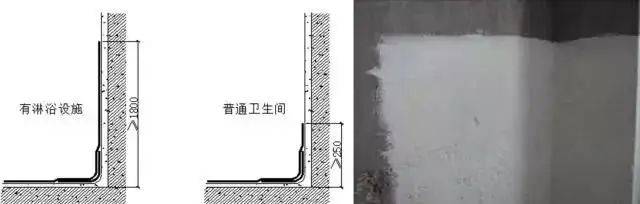

7、防水层高度
高度△
地面四周与墙体连接处，防水层应往墙面上返 300mm 以上，有淋浴设施的厕浴间隔墙面，防水层高度不应小于 1.8m。
8、穿楼板管道防水做法
穿楼板△
管根孔洞在立管定位后，楼板四周缝隙用1：3水泥砂浆堵严；缝大于 20mm 时，采用细石混凝土堵严；管根与混凝土（水泥砂浆）之间应留凹槽，槽深 10mm、宽 20mm，槽内嵌填密封膏。
9、地漏细部防水做法
地漏△
地漏管根与混凝土（水泥砂浆）之间应留凹槽，槽深 10mm、宽 20mm，槽内嵌填密封膏；从地漏边缘向外 50mm 内排水坡度为5%。

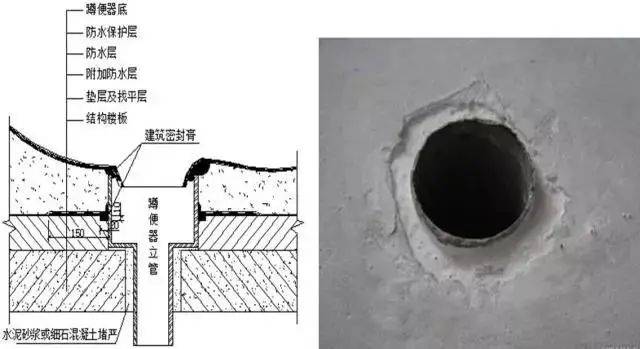

10、蹲便器防水做法
蹲便器△
管根与混凝土（水泥砂浆）之间应留凹槽，槽深 10mm、宽 20mm，槽内嵌填密封膏；蹲便器底部与立管相接处应加设密封膏。
11、质量验收及成品保护
成品保护△

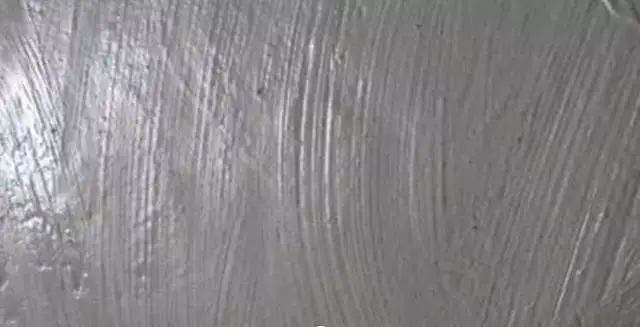

在蓄水试验合格后，应立即进行防水保护层施工。保护层采用 20mm 厚1：3水泥砂浆。防水层最后一遍施工时，在涂膜未完全固化时，可在其表面撒少量干净粗砂，以增强防水层与保护层之间的粘结；也可采用掺建筑胶的水泥浆在防水层表面进行 拉毛处理后再做保护层。
小结.
好了，今天主要是分析了极简卫生间的主要特征与设计事项，还有卫生间细部施工做法，其实卫生间方面的内容需要掌握的还有很多，不管是前期方案设计，还是落实施工，大家要考虑诸多因素。
