01.文件选项卡消失
明明之前打开图纸，还可以看到文件选项卡，后来，再打开软件，不见了？
△文件选项卡消失
△cad正常页面
解决方法：
命令行输入filetab——回车——随即，文件选项卡便可显示。
△输入filetab
方案动图演示：
△点击保存，更方便查看
02. 点击图形时异常闪烁
在模型空间中，鼠标置于图形上时，图形就会显示过亮，影响看图，怎么办？
△点到图形时出现类似发光的异常
解决方法：
命令行输入op——弹出选项窗口，单击选择集——选择集预览下，取消勾选“未激活任何命令时”——单击确定。
△输入快捷键OP即可调出界面
△操作后，页面恢复正常
方案动图演示：
△点击保存，更方便查看
03. 双击文字编辑不了，怎么办
通常编辑文字，我们都是双击文字，然后直接可以对文字进行编辑。
但是，有时，忽然，双击文字，文字无反应怎么办？
解决方法：
命令行输入dblclkedit——输入值1——回车——再次双击文字，便可编辑。
△输入dblclkedit
方案动图演示：
△点击保存，更方便查看
04. 图纸插入模型空间后特别小

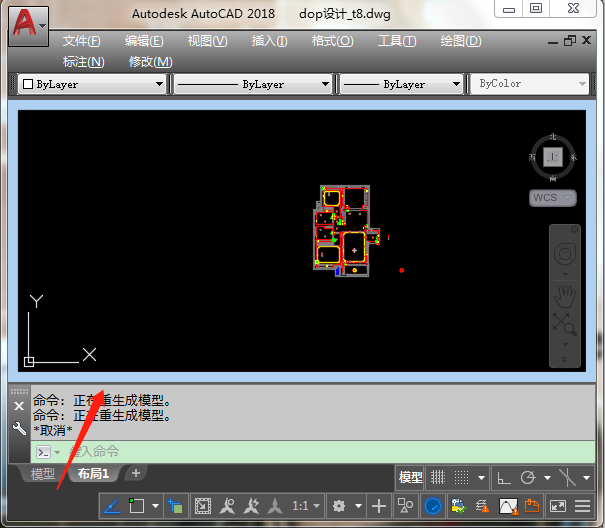

插入dwg参照图纸，到模型空间，显示特别小，如下图示，怎么办？
△插入空间后，非常非常非常小
解决方法：
CAD菜单栏——单击格式——单击单位——随即，弹出单位窗口——插入时的缩放单位下，选择无单位——单击确定——再次插入，便会正常。
△调出图窗后操作
△图纸恢复正常大小
方案动图演示：
△点击保存，更方便查看
05. 光标中间的小方框，不见了
十字光标中间，有个小方框，不见了，怎么办？
△可以看到光标中间的方块消失了
解决方法：
命令行输入op——单击选择集——拾取框下，拉动滑标——单击确定。
△按图操作
方案动图演示：
△点击保存，更方便查看
06. 怎么退出视口最大化
双击视口，在编辑对象过程中，视口变成最大化了，怎么退出视口？
△这里卡在了视口最大化情况下的某张图上
解决方法：
命令行输入ps——回车——即可退出视口。
方案动图演示：
△点击保存，更方便查看
07.
十字光标置于密集填充图案时，会卡图，怎么办
解决方法：
命令行输入op——单击绘图选项卡——取消勾选“忽略图案填充对象”——单击确定。如此，即可解决。
08. 怎么快速找回缓存图纸
解决方法:

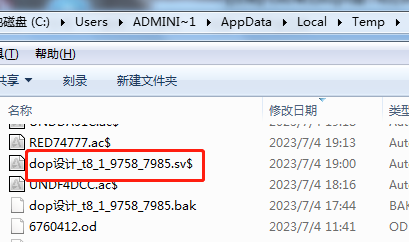

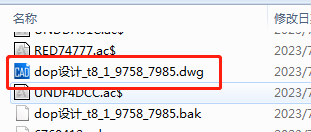

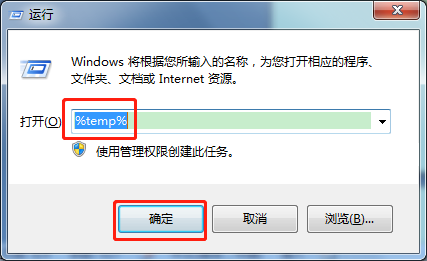

同时按下键盘上window+r键——调出运行窗口——在运行窗口中，输入%temp%——单击确定，便可直接跳转至缓存文件夹——找到你的图纸，扩展名是.sv$的文件——将.sv$改为.dwg即可。
△收藏文章，更方便使用
09. 自动生成的.bak文件不见了
如下图所示，通常图纸打开保存关闭后，图纸会自动生成一个.bak的备份文件，但是这个文件没有了，怎么办？
这是由于op进行了设置，设置了不生成。
△备份文件，建议保留
解决方法:

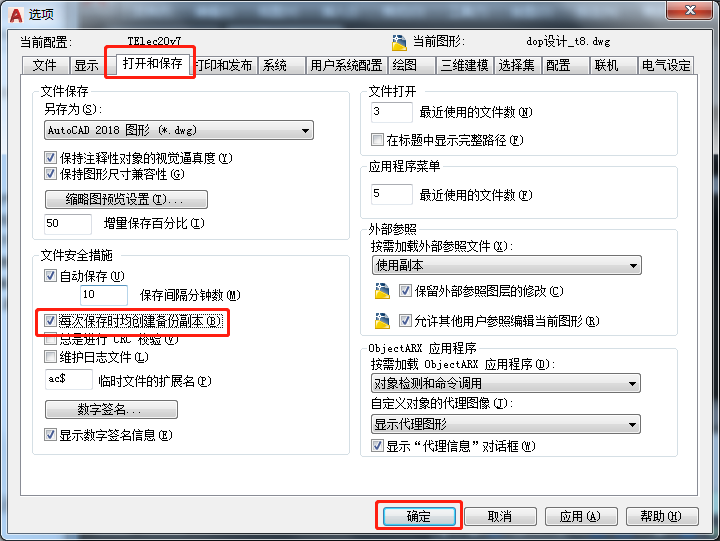

命令行输入op——单击打开和保存选项卡——勾选“每次保存时均创建备份副本”——单击确定——再次保存，便可出现.bak文件。
△点击保存，更方便查看
10. 高版本文件转成低版本文件
解决方法：

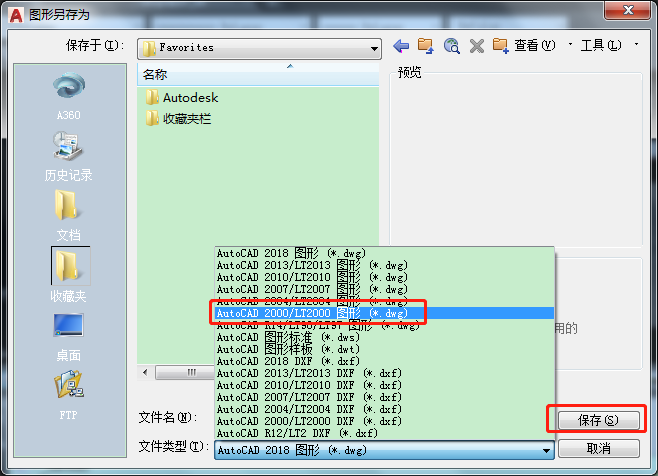

CAD菜单栏——单击文件选项卡——单击另存为——在弹出的另存为窗口中，文件类型中选择CAD低版本格式——单击保存。
△点击保存，更方便查看
小结.
以上都是些CAD常见问题，并根据经验，给出的最快速、易操作的，看即会的解决方法。
