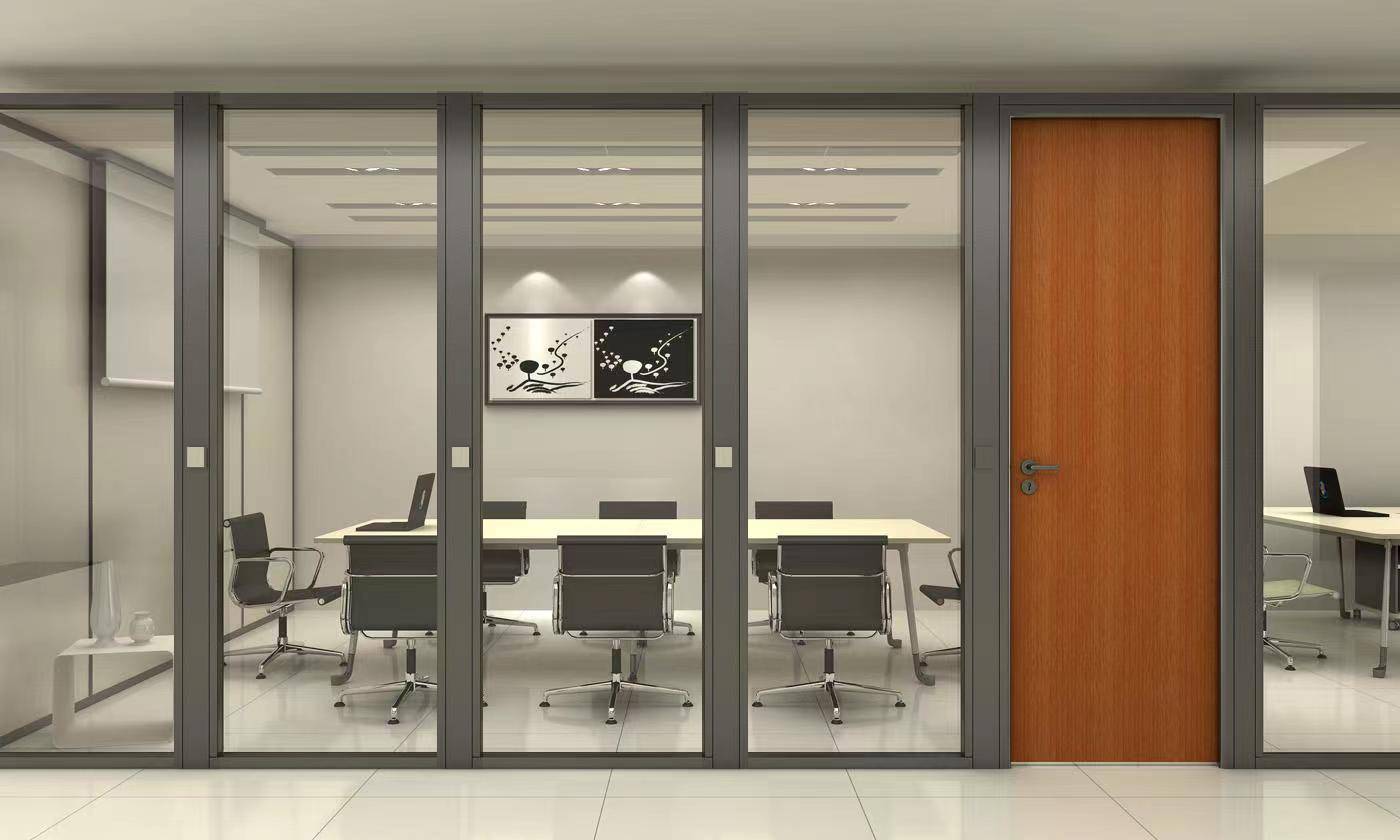

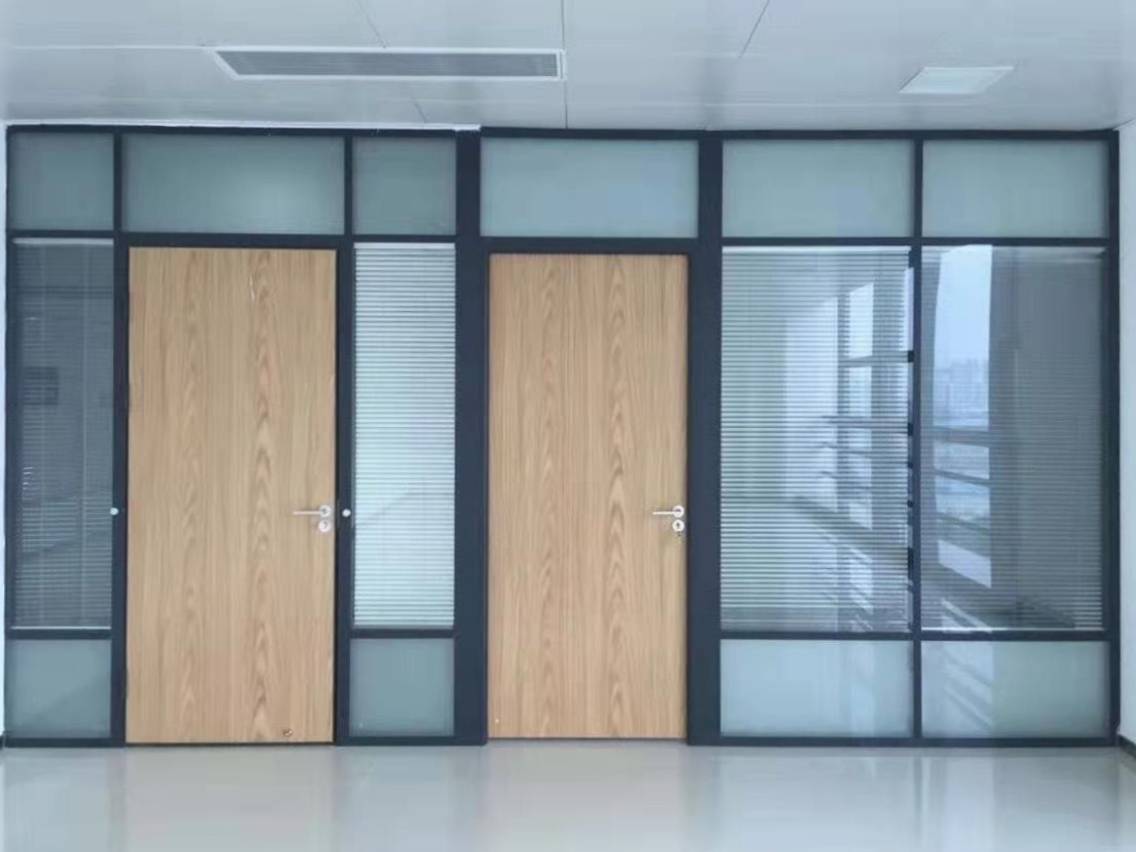

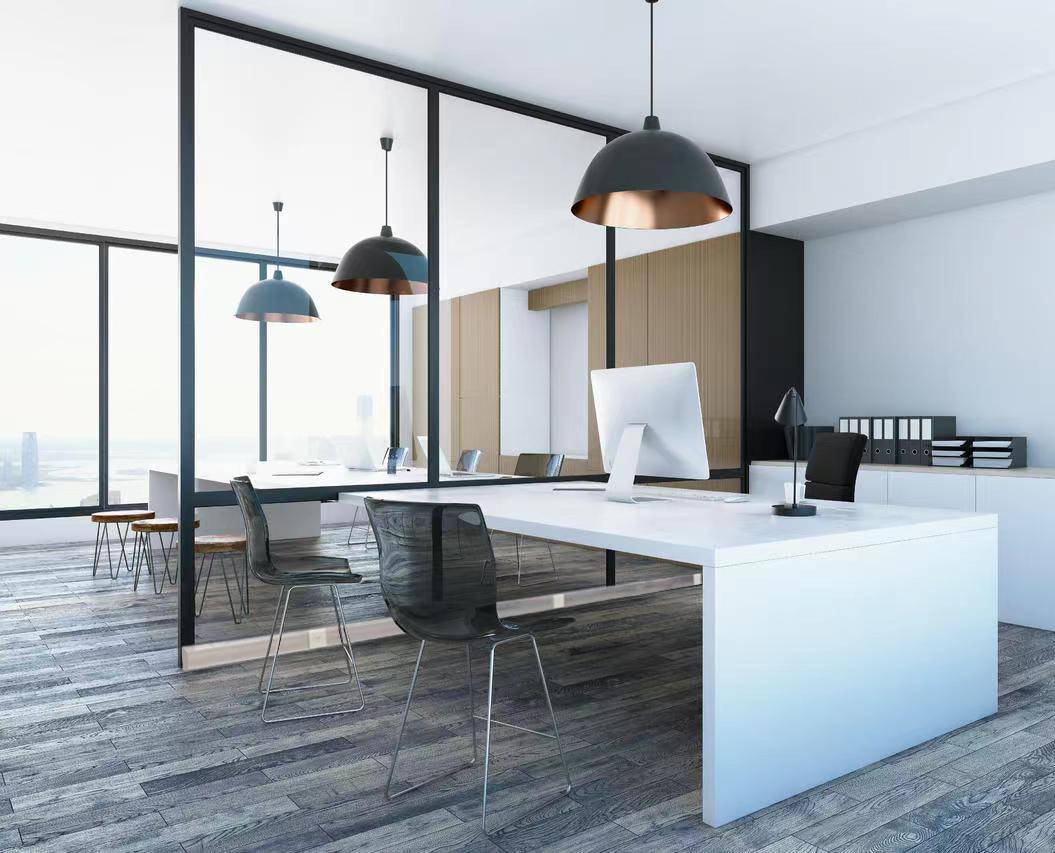

全玻璃隔断，因其通透简洁的特点，成为现代办公空间装饰中的主流设计！但是，这种全玻璃隔断，既不能在上面打孔开槽埋线，明着走线又影响美观，那插座面板可怎么安装啊？有什么好方法来解决吗？

别急，在讨论解决方法之前，咱们可以先想一想，全玻璃隔断都有哪些位置可以用来走线或者安装插座面板吗？

或许有的小伙伴已经猜到了，没错的，就是利用全玻璃隔断的铝合金型材框架，如立柱、中挺、边框、底框（踢脚线）等位置，来隐藏或辅助隐藏线路及面板的安装。

今天，我们就从以下几个方面来聊一聊全玻璃隔断插座面板安装工艺：

1、轨道插座安装工艺

2、多功能面板线槽安装工艺

3、隔断中间加立柱或装饰板安装

（本文意在探讨如何在玻璃隔断安装插座面板，其他情况暂不考虑）

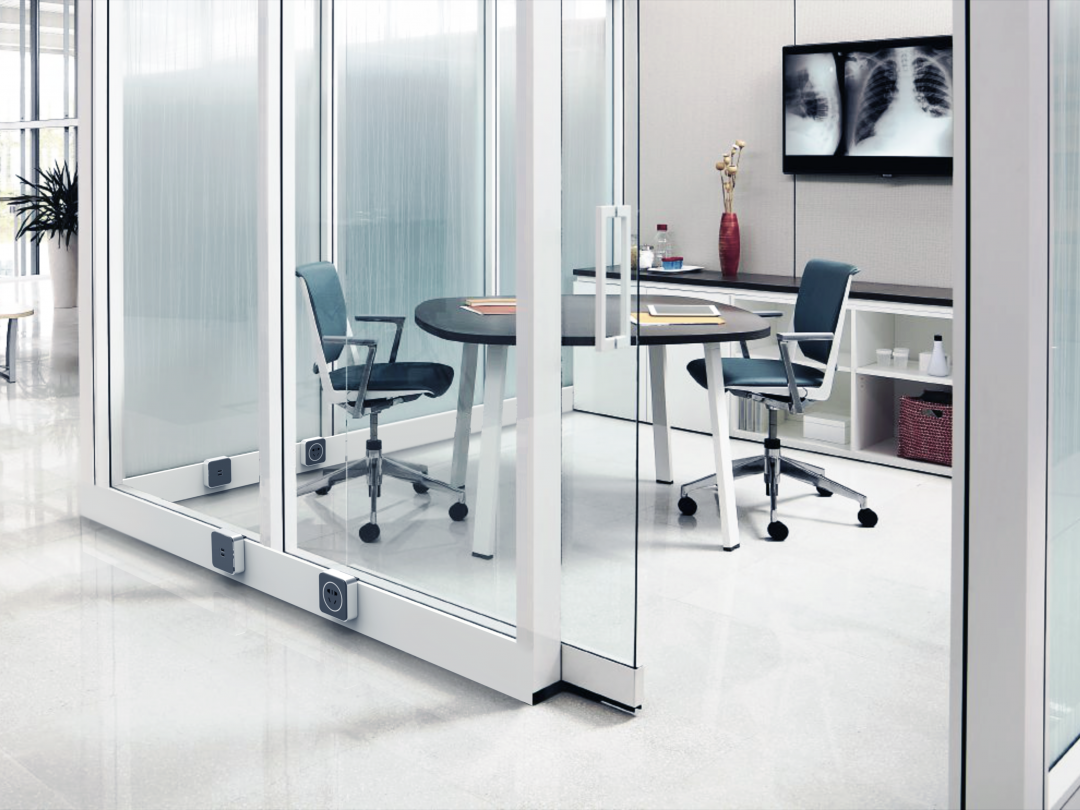

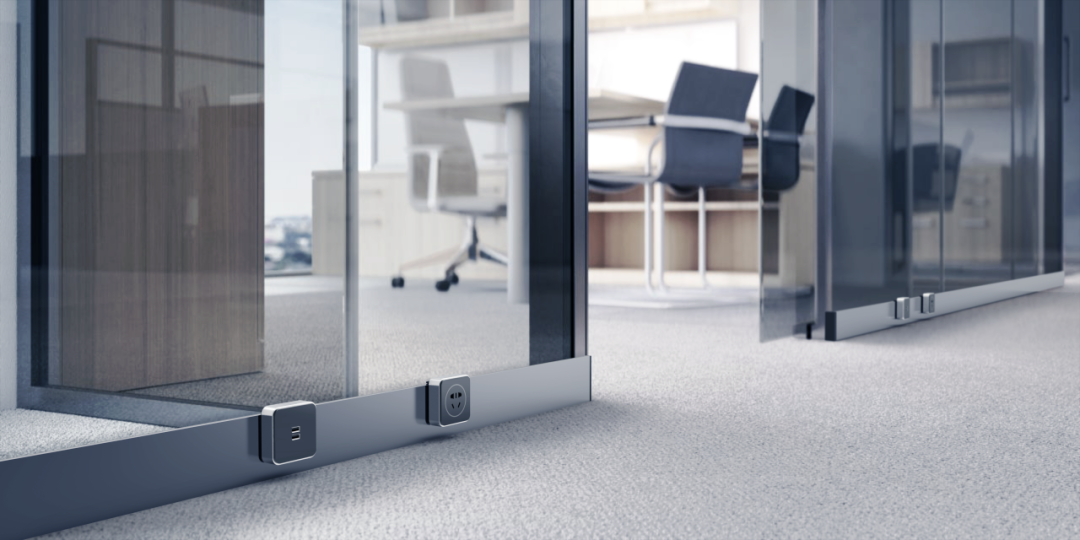

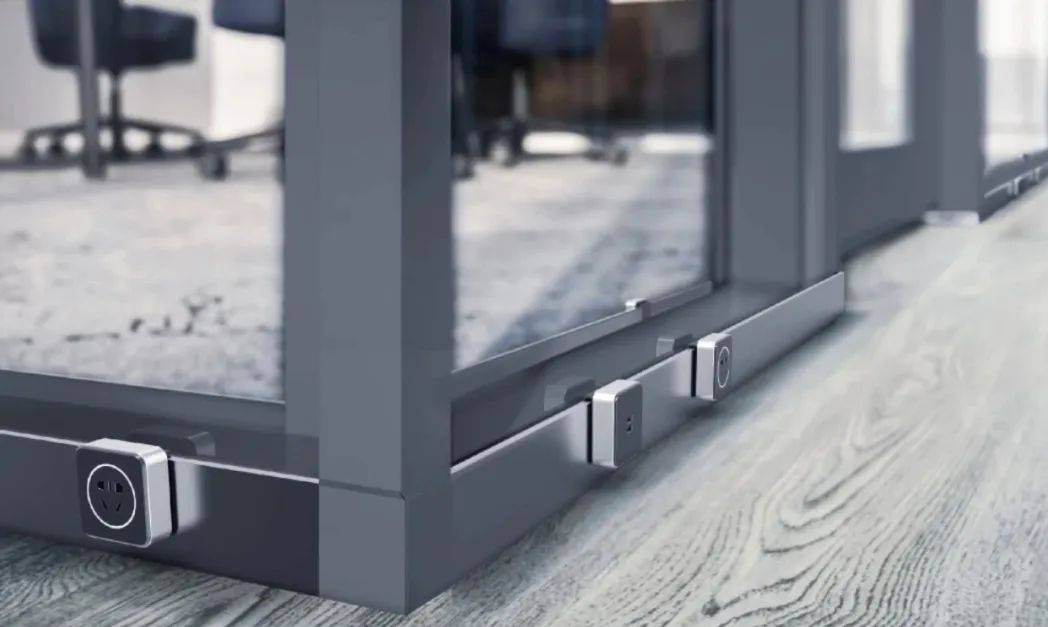

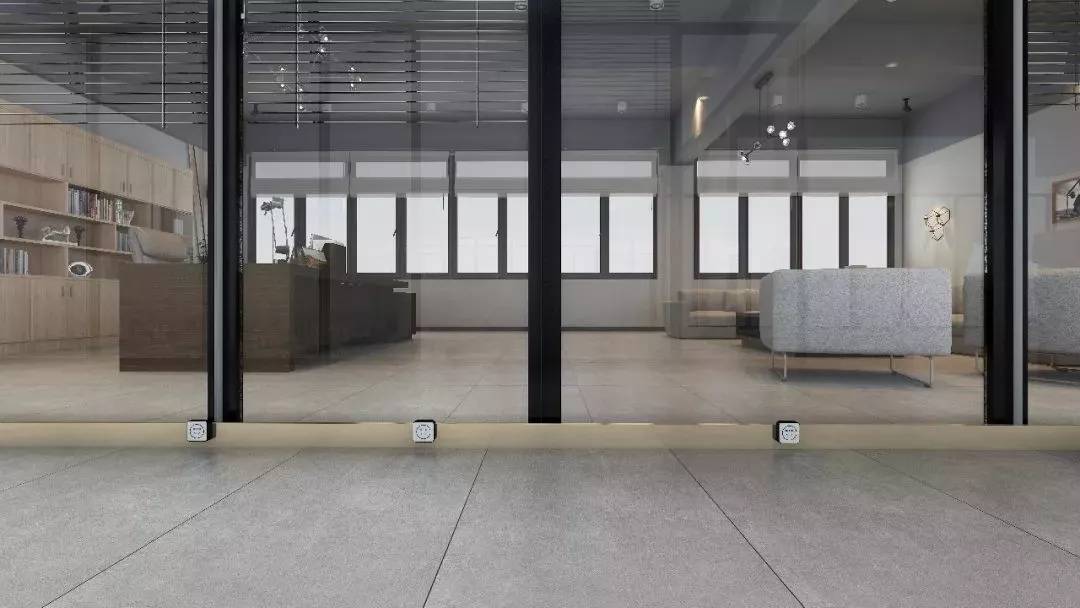

轨道插座安装工艺，就是指在玻璃隔断横向的腰线中挺或者踢脚线底框位置铺设电力轨道及可移动插座。

在小编看来，这种工艺可以理解为是在全玻璃隔断靠墙一侧接线的超长插座面板盒，而插孔的数量及位置是自由布置的而已。这样说小伙伴们是不是瞬间就get到了呢？

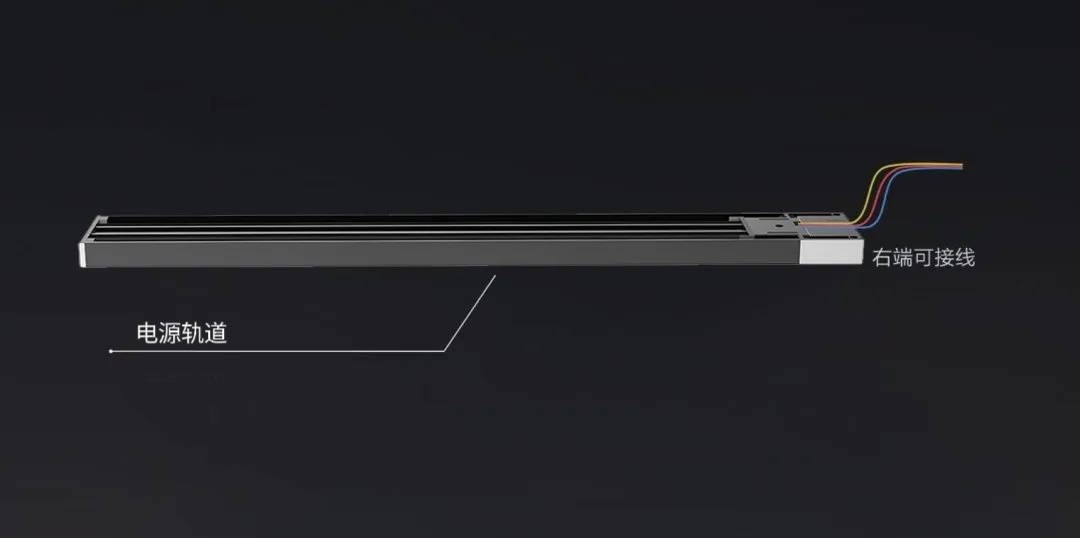

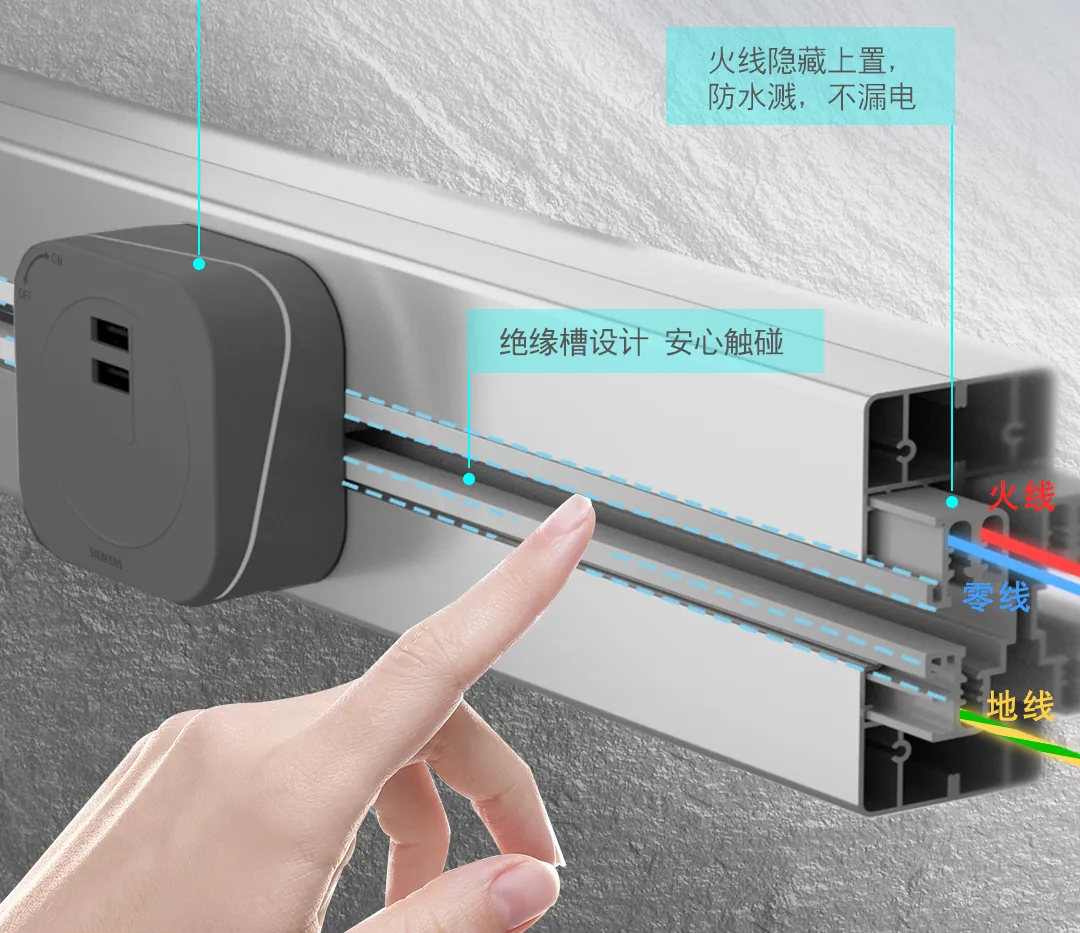

轨道插座安装工艺原理，是将电源插座接入电源轨道，通过电源插座上的连接触头从电源轨道的电源母线的任意点上取电使用。

因此，其布线原则也是非常的简单，不论是用在全玻璃隔断的横中挺或者踢脚线，只需要将轨道一侧的电源线与埋入墙面或地面的固定电源线连接即可。

轨道插座的具体安装工艺，根据设计工艺的不同，主要可以分为两类，一类是C型轨道+旋转式接入，一类是极小开口轨道+插片式接入。

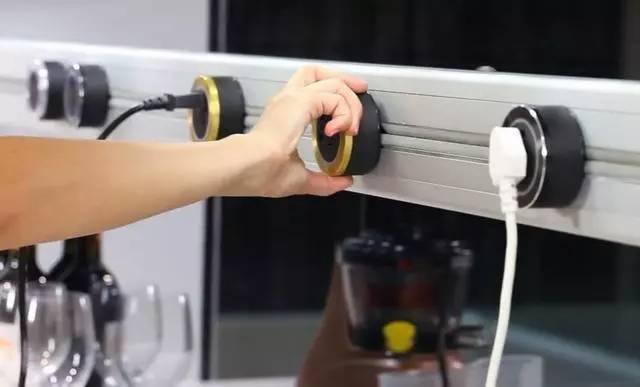

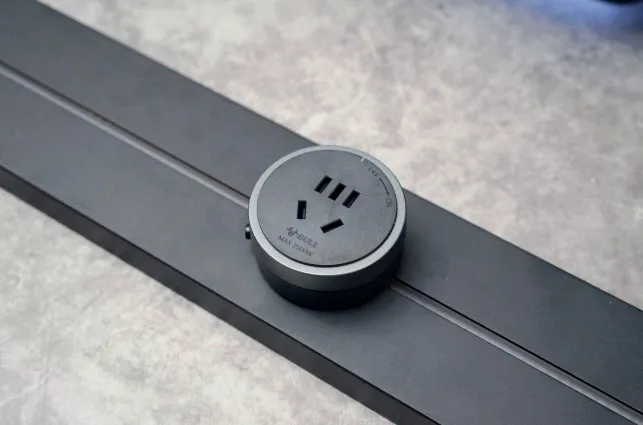

a、C型轨道+旋转式接入

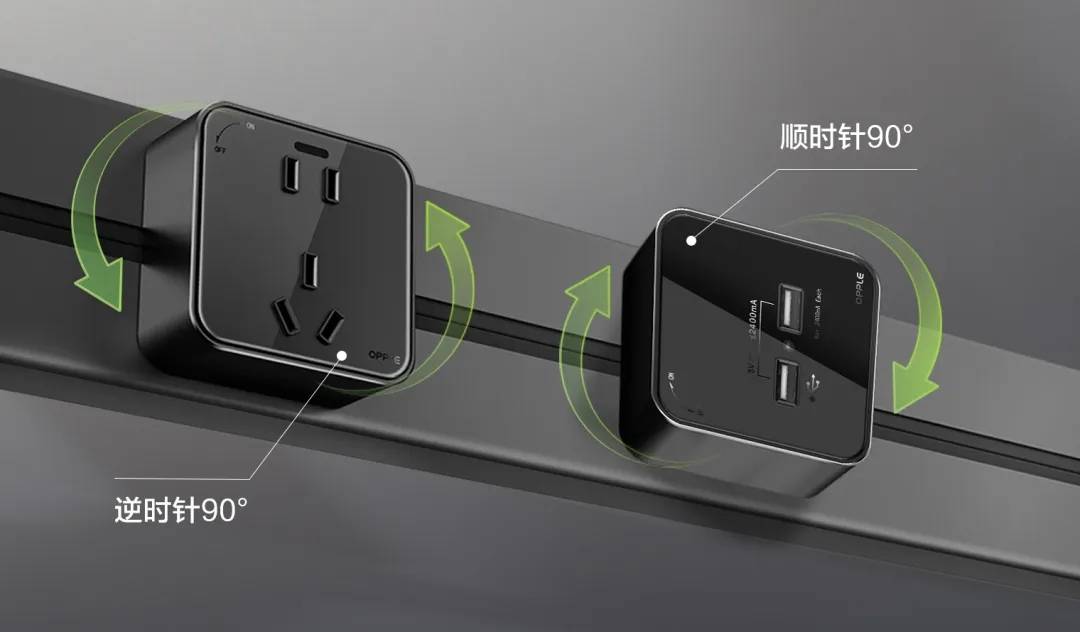

C字型轨道是市面上最为常用的轨道类型，配合C字型轨道所使用的移动插座，带有可旋转的开关设计，需将插座插入轨道并且旋转至一定角度才能取电。

具体安装流程如下：

前期准备→安装玻璃隔断→安装轨道底座→连接电源线→安装插座→运行测试

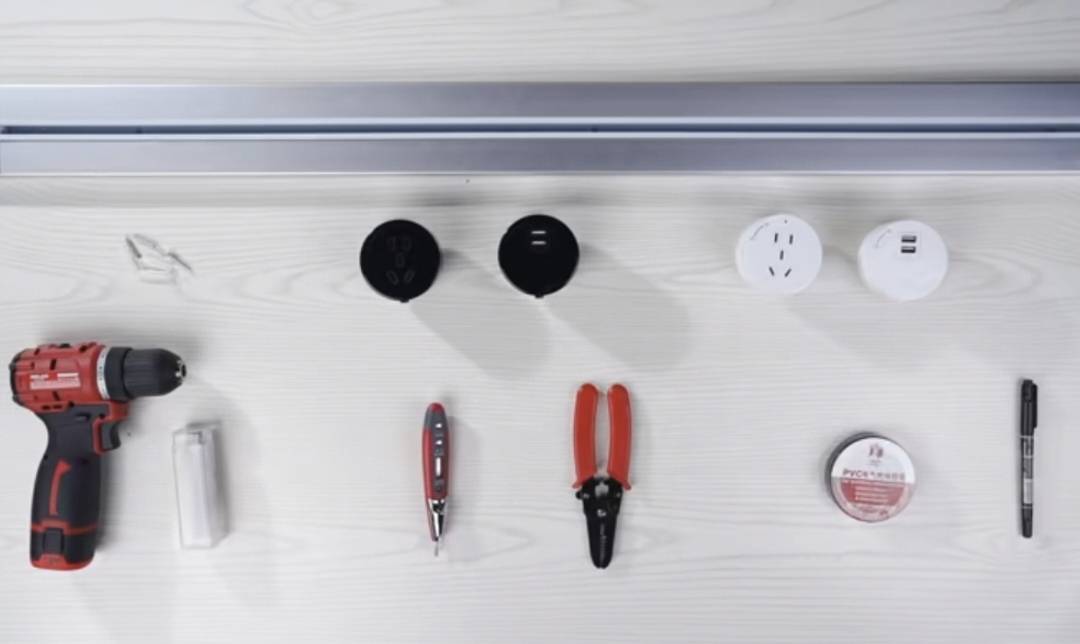

① 前期准备

根据全玻璃隔断的尺寸确定轨道的尺寸，并确定好轨道安装孔位，在进行全玻璃隔断制作时，就需要提前预留制作好轨道安装孔。做好全玻璃隔断的产品定制。

在施工前做好检查施工环境、产品材料、施工工具等是否符合施工要求等准备。

② 安装全玻璃隔断

根据现场情况及设计图纸进行全玻璃隔断的安装。具体步骤这里就不过多介绍了。

③ 安装轨道底座

首先必须要关闭电源总开关，然后将轨道安装底座取下，并将其固定在全玻璃隔断铝合金型材预留孔上。

④ 连接电源线

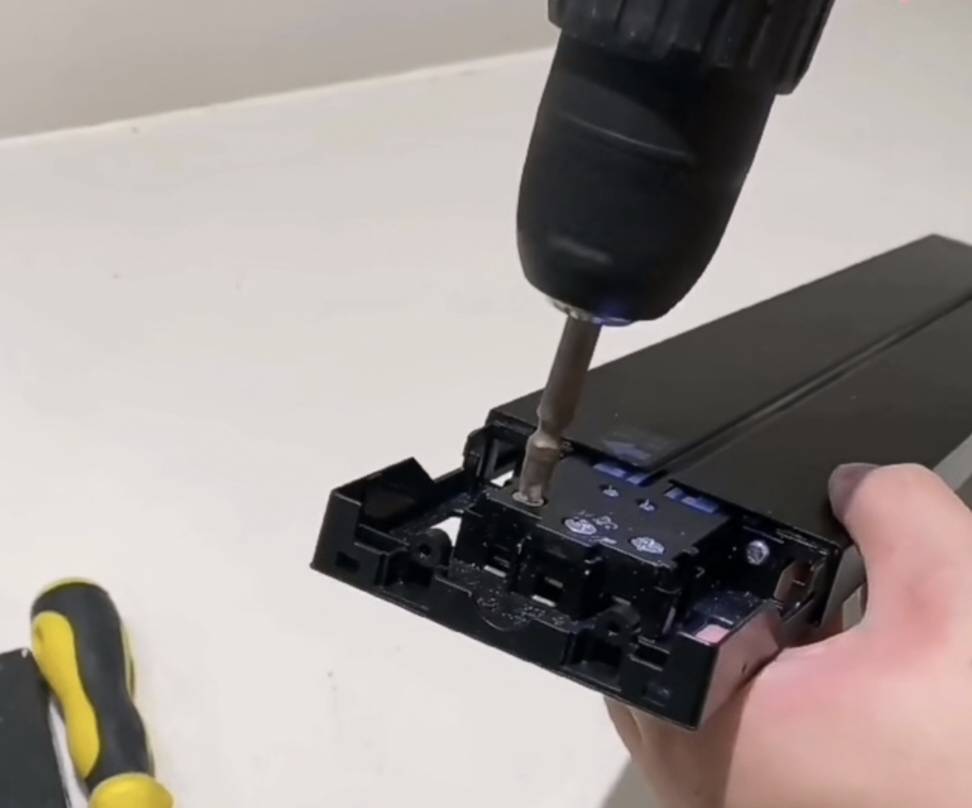

打开轨道接线端，拧松接线柱，将固定电源线与轨道接线柱对应连接。装好接线盖板，拧紧螺丝。最后将轨道扣入安装底座。

⑤ 安装插座

将插座模块找到合适的位置，沿着轨道旋转接入即可，然后将电源总开关打开，用电笔检查插座是否有电压。

⑥ 运行测试

插入电器插头，查看电器是否正常工作，便可测试插座能否可以正常工作。

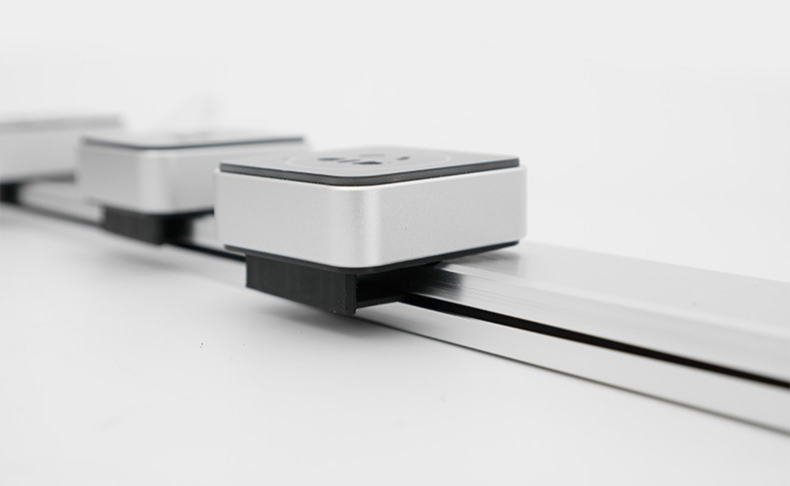

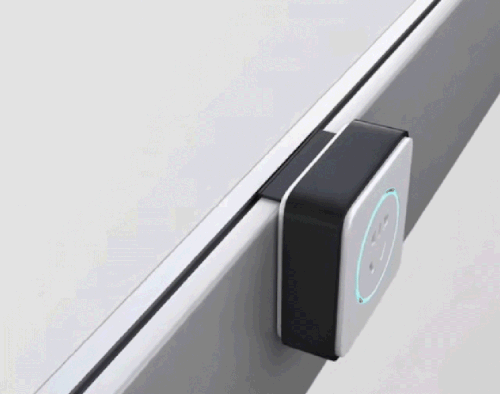

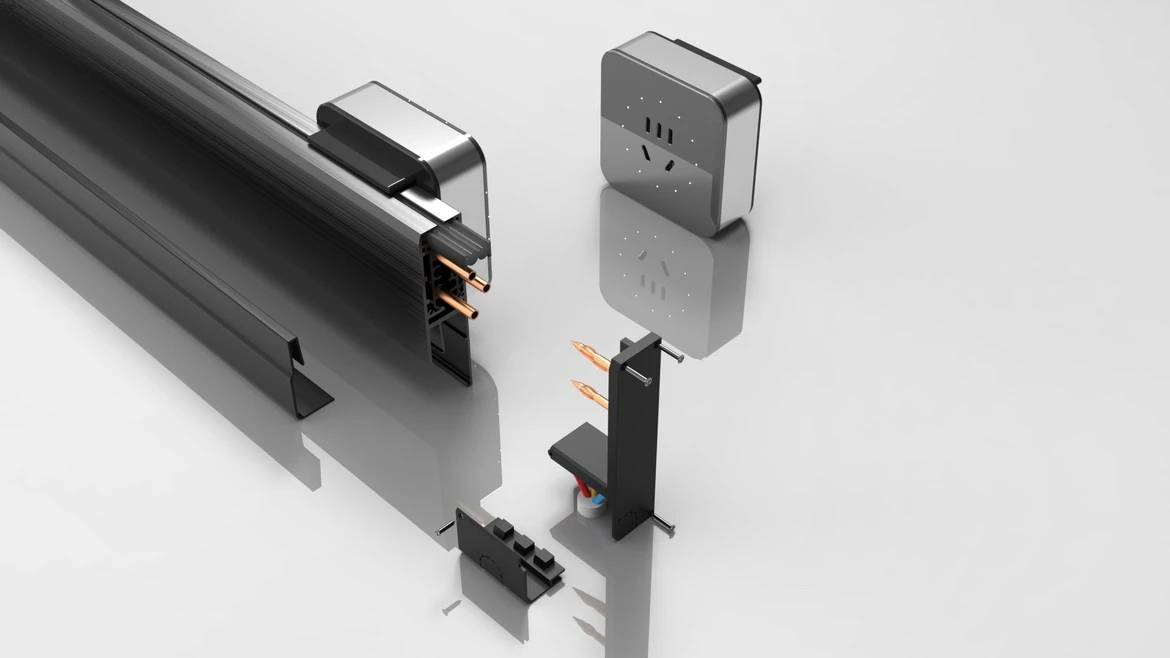

b、极小开口轨道+插片式接入

由于技术和专利的限制，相关品牌较少，其轨道缝隙小，只有不到2mm。防护性能好，一插即用。

通常这类产品基于技术路线，专门独创了带灵活取电的玻璃隔断，巧妙地把隔断框架与电力轨道相结合。安装简便，任意一段隔断位置，取电用电一步到位，随时随地随用随插。

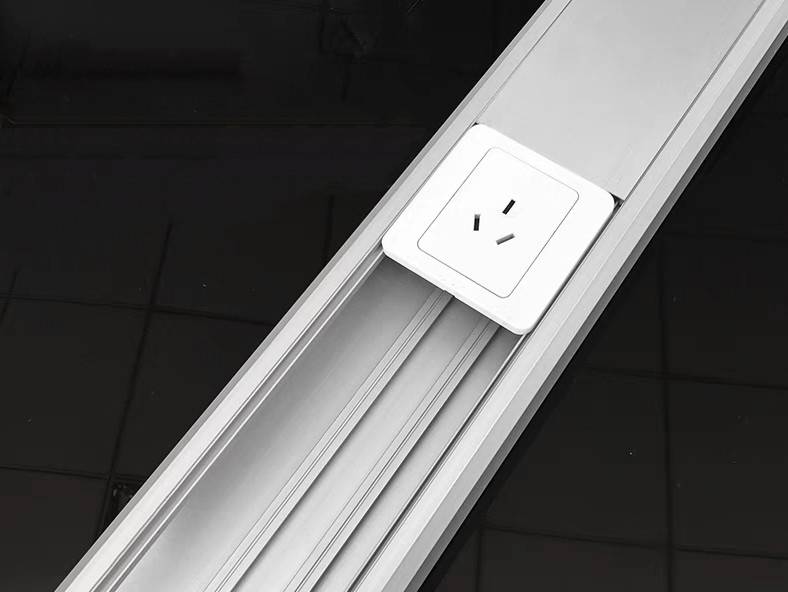

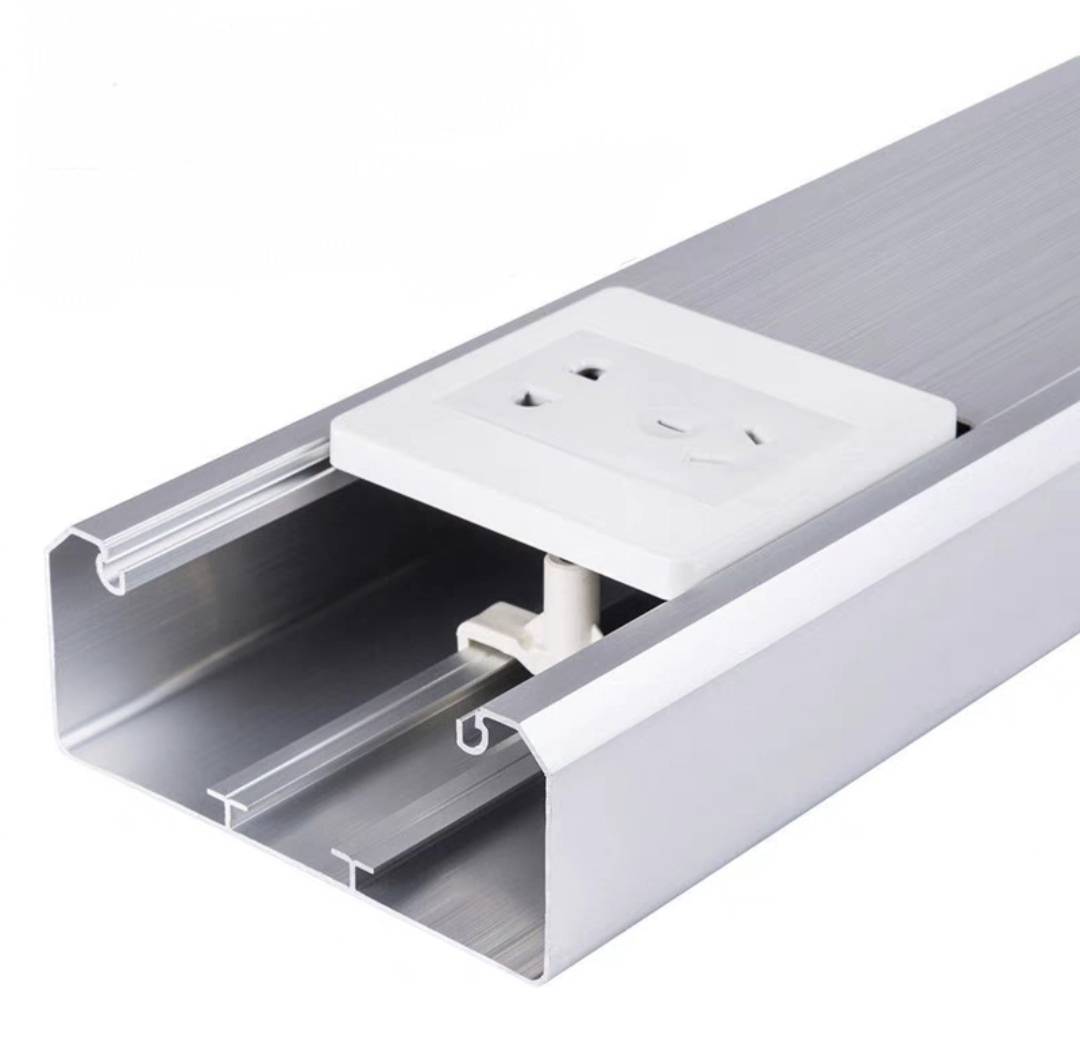

多功能面板线槽安装工艺，就是指在玻璃隔断横向的腰线中挺或者踢脚线底框位置铺设多功能面板线槽。主要是应用于86系列面板。

多功能面板线槽安装工艺原理，是将电源插座固定在线槽盒上，电源线在线槽盒内走线，并与各个插座连接，再用装饰盖板隐藏线槽盒内部电源线。

简单点说，就是做了一个跟插座面板差不多宽度的明装线槽隐藏盒。

多功能面板线槽安装工艺具体步骤与轨道插座安装工艺基本相似。

具体安装流程如下：

前期准备→安装玻璃隔断→安装线槽盒→槽内布线→安装插座→安装装饰盖板→运行测试

① 前期准备

根据全玻璃隔断的尺寸确定轨道的尺寸，并确定好轨道安装孔位，在进行全玻璃隔断制作时，就需要提前预留制作好轨道安装孔。做好全玻璃隔断的产品定制。

在施工前做好检查施工环境、产品材料、施工工具等是否符合施工要求等准备。

② 安装全玻璃隔断

根据现场情况及设计图纸进行全玻璃隔断的安装。具体步骤这里就不过多介绍了。

③ 安装线槽盒

首先必须要关闭电源总开关，然后将线槽盒固定在全玻璃隔断铝合金型材预留孔上。

④ 槽内布线

根据确定好的插座数量及位置，在线槽盒内布线，并预留好插座接头，用绝缘胶带包好。

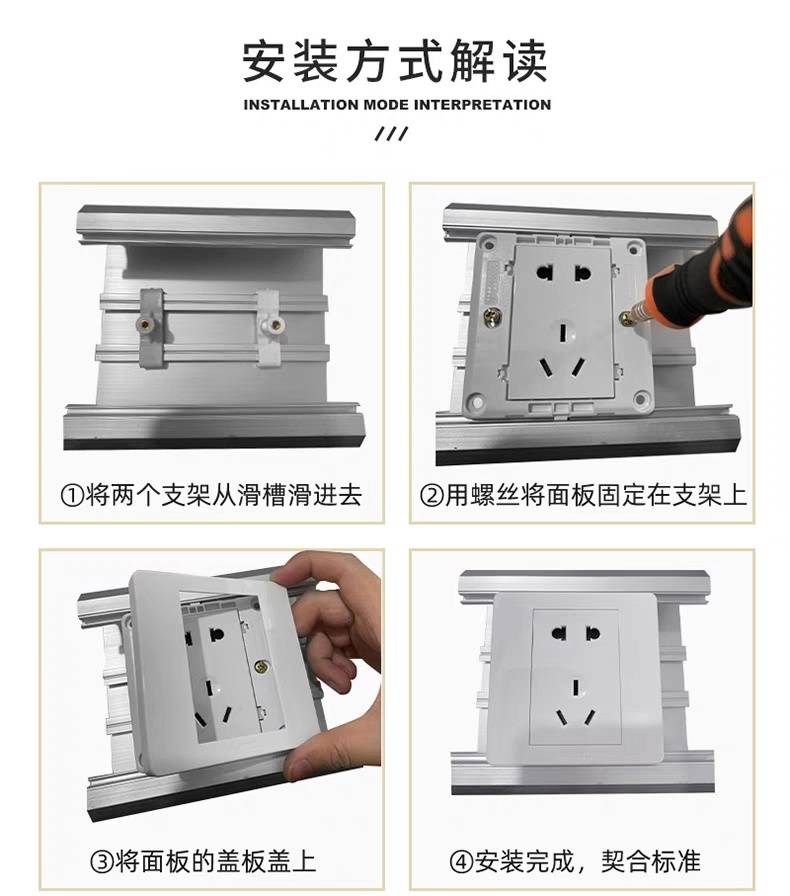

⑤ 安装插座

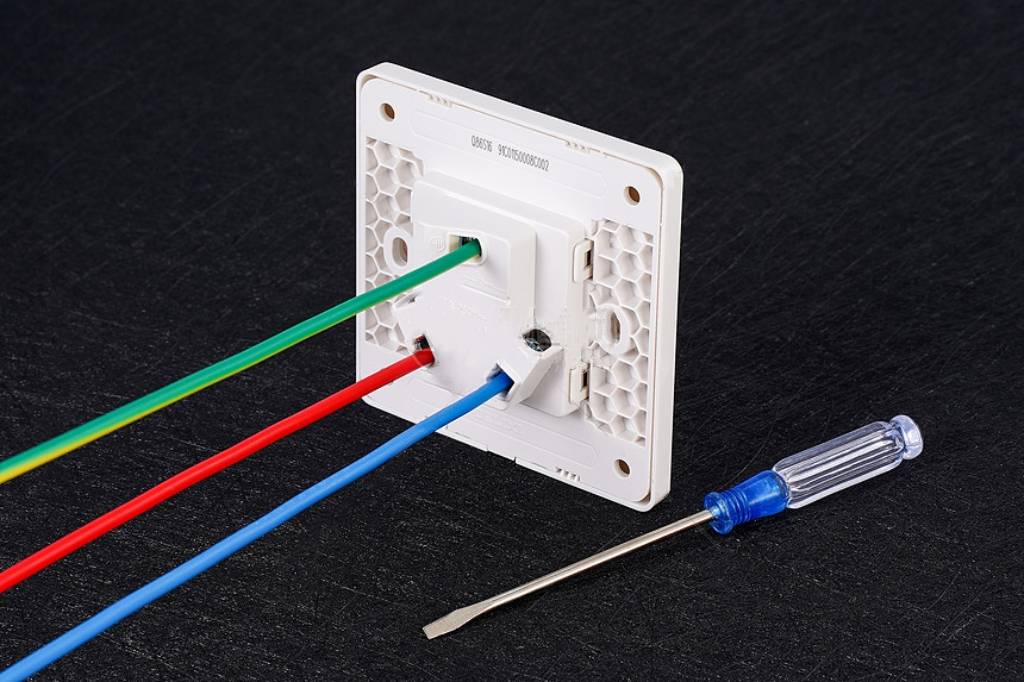

将插座固定架安装在线槽盒滑道上，调整到确定位置上，然后将电源线与插座面板对应连接，再将插座面板固定在插座固定架上，最后将插座面板的盖板盖好。

⑥ 安装装饰盖板

将电源总开关打开，用电笔检查插座是否有电压。轻轻滑动调整插座面板位置。确定好最终位置后，对装饰盖板所需的长度进行测量、切割、安装，完成后装上侧边封口板。

⑥ 运行测试

插入电器插头，查看电器是否正常工作，便可测试插座能否可以正常工作。

p.s.当然如果可以做到与全玻璃隔断的定制厂家协商，将接通插座的走线做到铝合金型材的内部，再明装插座面板也是可以的。

以上方法多少会存在一定的限制性。比如“C型轨道+旋转式接入”工艺及多功能面板线槽工艺需要轨道或线槽盒高度与全玻璃隔断的中挺、底框（踢脚线）等高度相匹配。而拥有“极小开口+插片式接入”工艺的产品厂家极少。

那么，在这种情况下，还有没有什么方法可以做到既可以安装插座，又可以保留一些些的美观性呢？

答案是，有的，咱们可以考虑在最初做玻璃隔断设计的时候，就把插座位置和数量考虑进去，然后根据位置划分玻璃扇及中框。

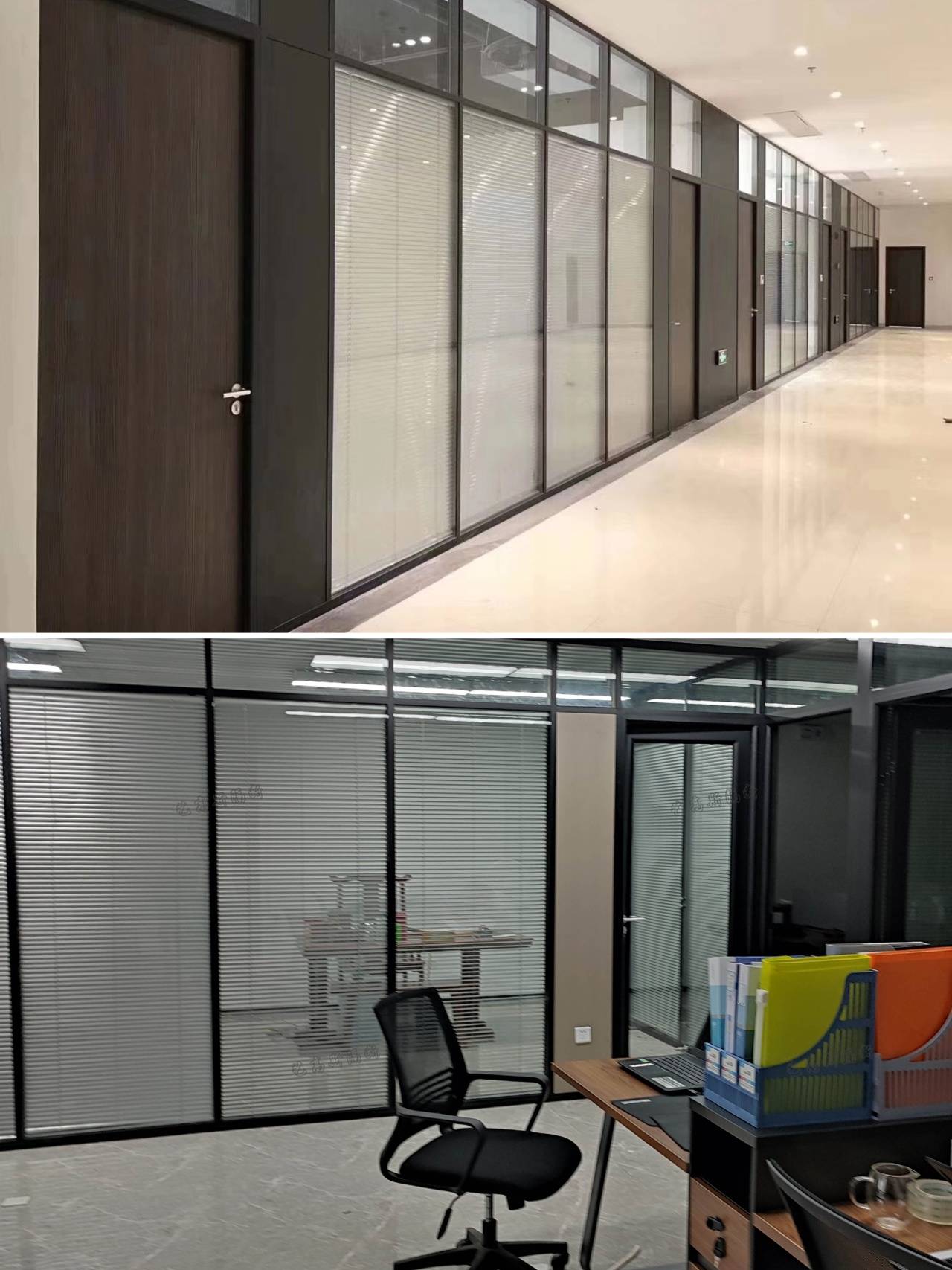

可以在隔断竖中挺中间加支撑立柱，然后在立柱方通内走线，在立柱上安装插座面板。视觉上就等于是加宽了中框线条，可能通透性和轻盈感会差一些，但总体会比较规整。

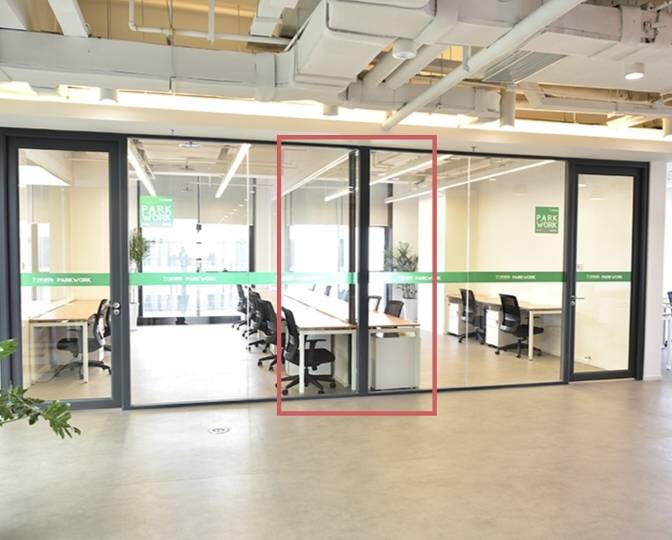

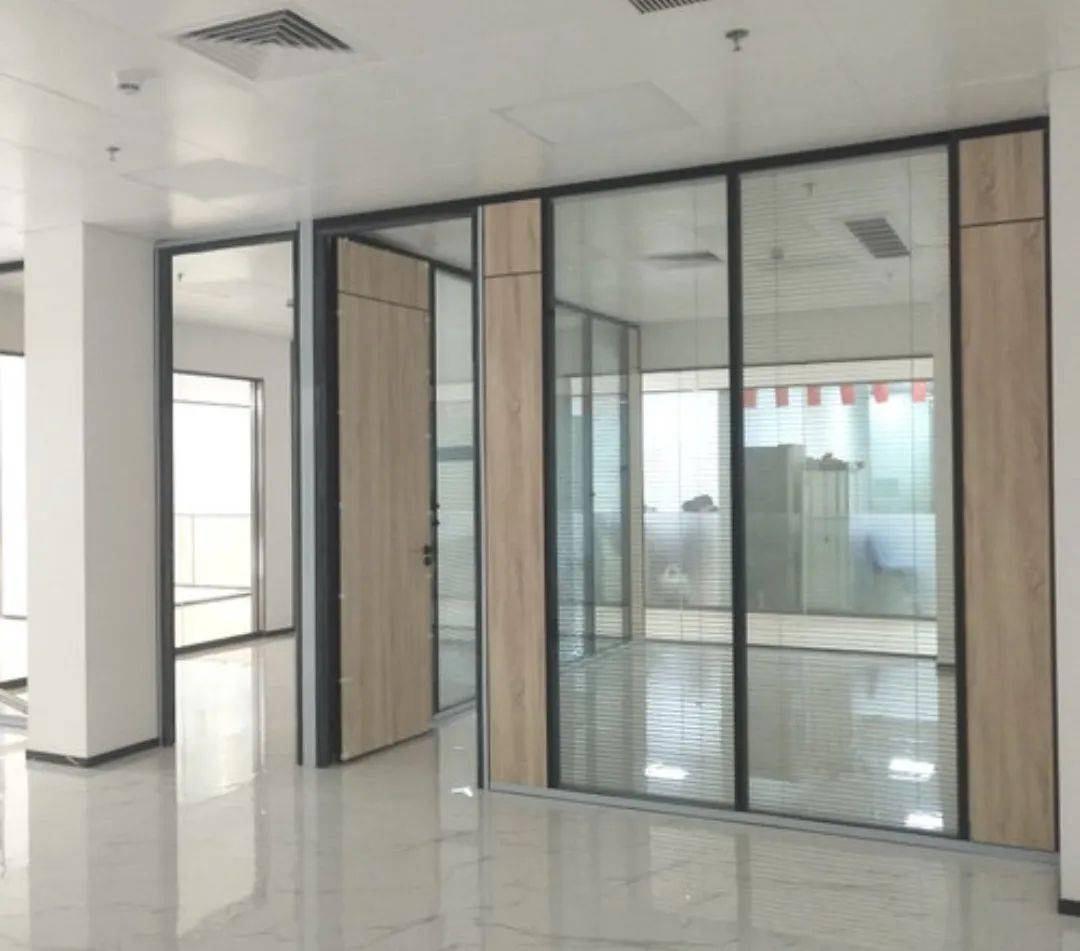

可以在隔断竖中挺中间做一段装饰板隔墙，然后在装饰板隔墙内走线，在装饰板面安装插座面板。利用装饰板来做“实墙”暗藏，有虚实对比，有材质层次变化，也不失为一种方法。

除了以上内容，关于全玻璃隔断插座面板的安装，小伙伴们还有什么好的方法呢？那么在全玻璃隔断上又如何做开关面板呢？欢迎你们在评论区告诉我~~~
