石材工艺详细图解(建议保存)

 > 修改于2023-03-02 阅读 532
更多

01

石材与石材拼接工艺做法


1、适用部位:

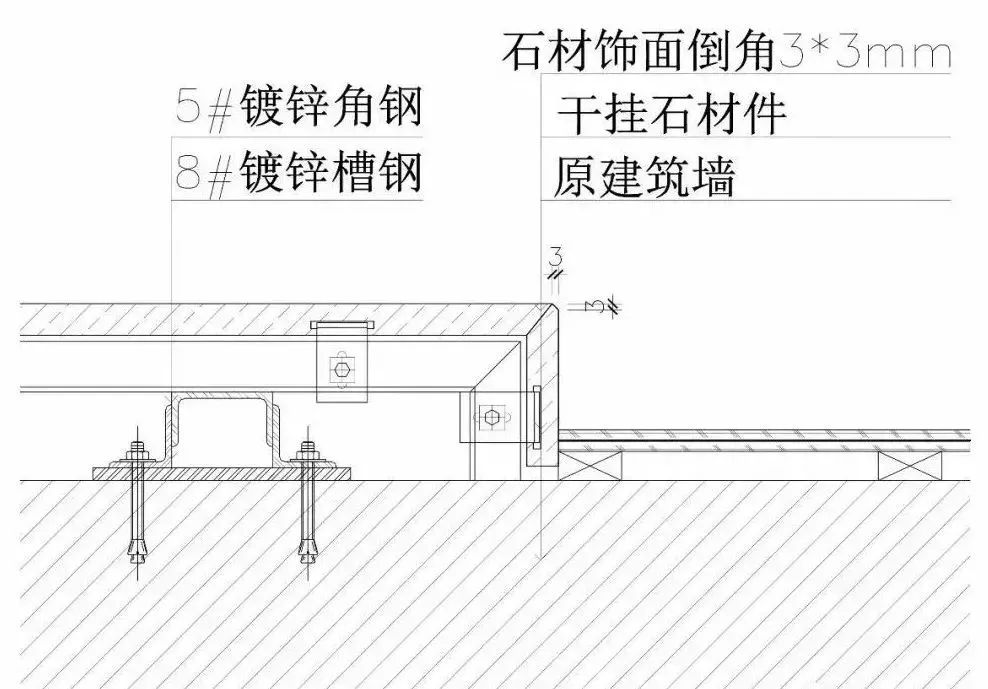

1)石材墙面转角拼接

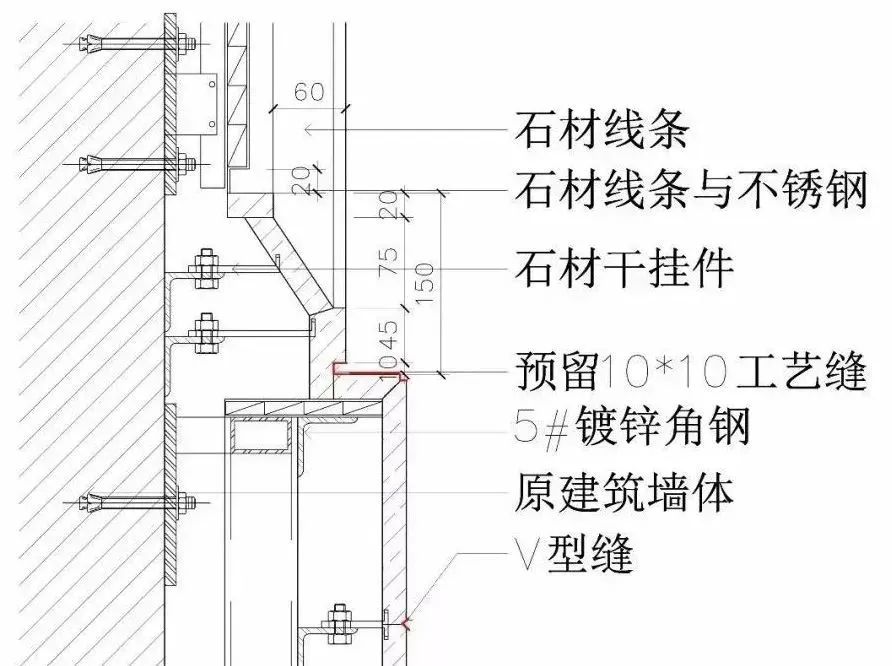

2)石材线条凭借

3)石材台面与墙


注意事项:

1)石材与石材拼接要做到防撞,需采用石材倒角、磨边方法;

2)石材与石材拼接若在一个平面上,需作留缝、倒角、错位或采用收口等,不建议直接对接。


施工工序:

准备工作—现场放线—材料加工—基层处理—石材干挂结构框架固定—石材专用AB胶粘连—铺贴石材—完成面处理


用料及分层做法:

1)石材专用干挂配件

2)选用指定石材加工、固定矿建

3)用石材专用AB胶固定安装4)安装时倒5*5防撞斜角

5)石材需作六面防护


完成面处理:

1)用专用填缝剂擦缝、保洁

2)用专用保护膜做成品保护


02

图解石材暗门工艺做法



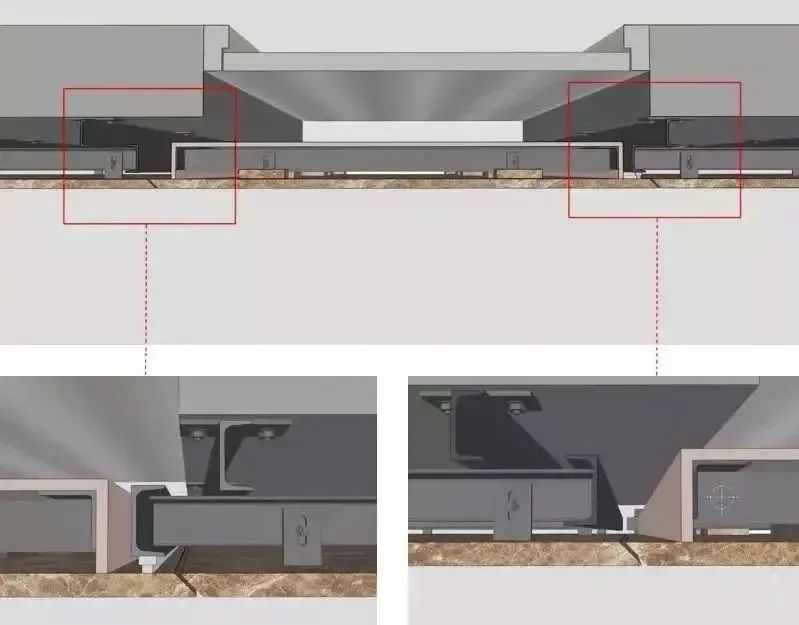

适用部位:

1)消防栓石材暗门

2)电梯控制箱暗门

3)储藏室暗门


注意事项:

1)暗门两侧作防火封堵;

2)暗门开启作斜边倒角;

3)从石材45度至转轴75度;

4)石材完成面到转轴中心应为 35mm。


用料及分层做法

1)选用 18mm 石材、均经过六面防护、晶面处理;2)塑造石材造;

3)安装转轴、作暗门钢架基层;

4)固定不锈钢干挂件,AB胶固定石材、安装完成;

5)2mm 镀锌钢板封堵暗门钢架基层(内面);

6)门两侧与墙体钢架交界处作玻镁板、进行防火封堵。


03

图解石材隔墙工艺做法



适用部位:

石材隔墙


注意事项:

1)净空低于 4m,采用8#槽;

2)净空高于 4m,采用10#槽钢;

3)石材排版的不同决定5#角钢、8#槽钢做横撑或斜撑;

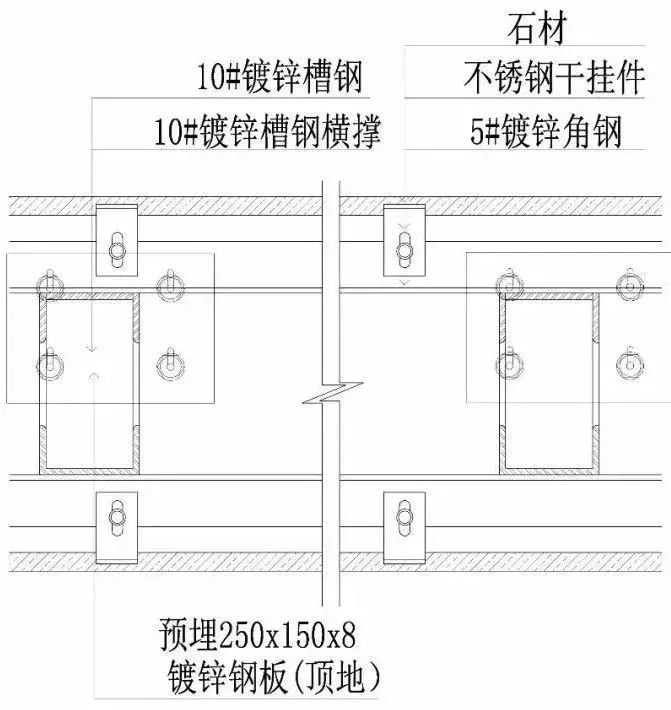

4)墙面 3m 以内加一个支撑点 3m 以至 4m 两个支撑点,平均间距大于 1.5m 小于 1.3m 即加支撑点。

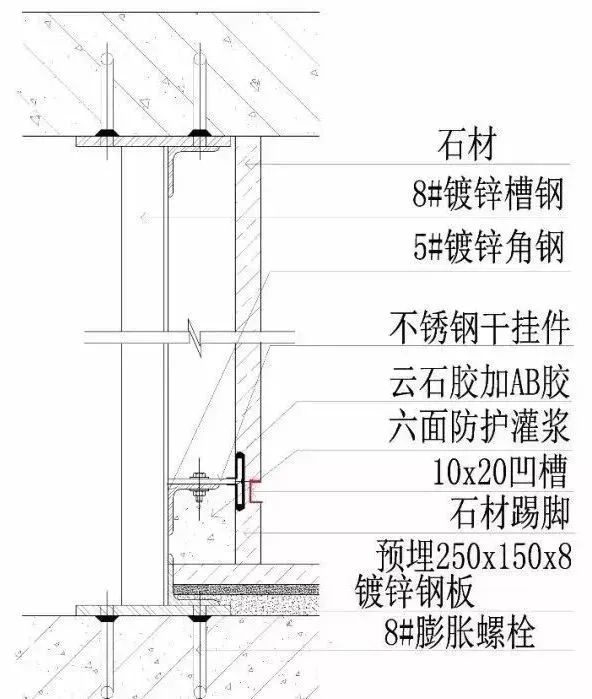

用料及分层做法:

1)选用 18mm 石材,均经过六面防护、晶面处理;

2)顶地固定镀锌钢板,一般用8#膨胀螺栓固定;

3)满焊8#镀锌槽钢竖向;

4)满焊5#镀锌角钢横向龙骨;

5)固定不锈钢干挂件,AB胶固定石材,完成安装;6)近色云石胶补缝,水抛晶面。


04

石材、木制、壁纸饰面做法


1、管井木质暗门节点:

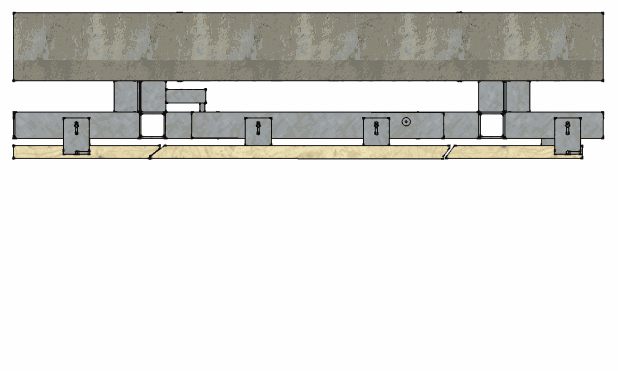

管井石材暗门横向剖面节点△


管井石材暗门横向剖面节点放大图△

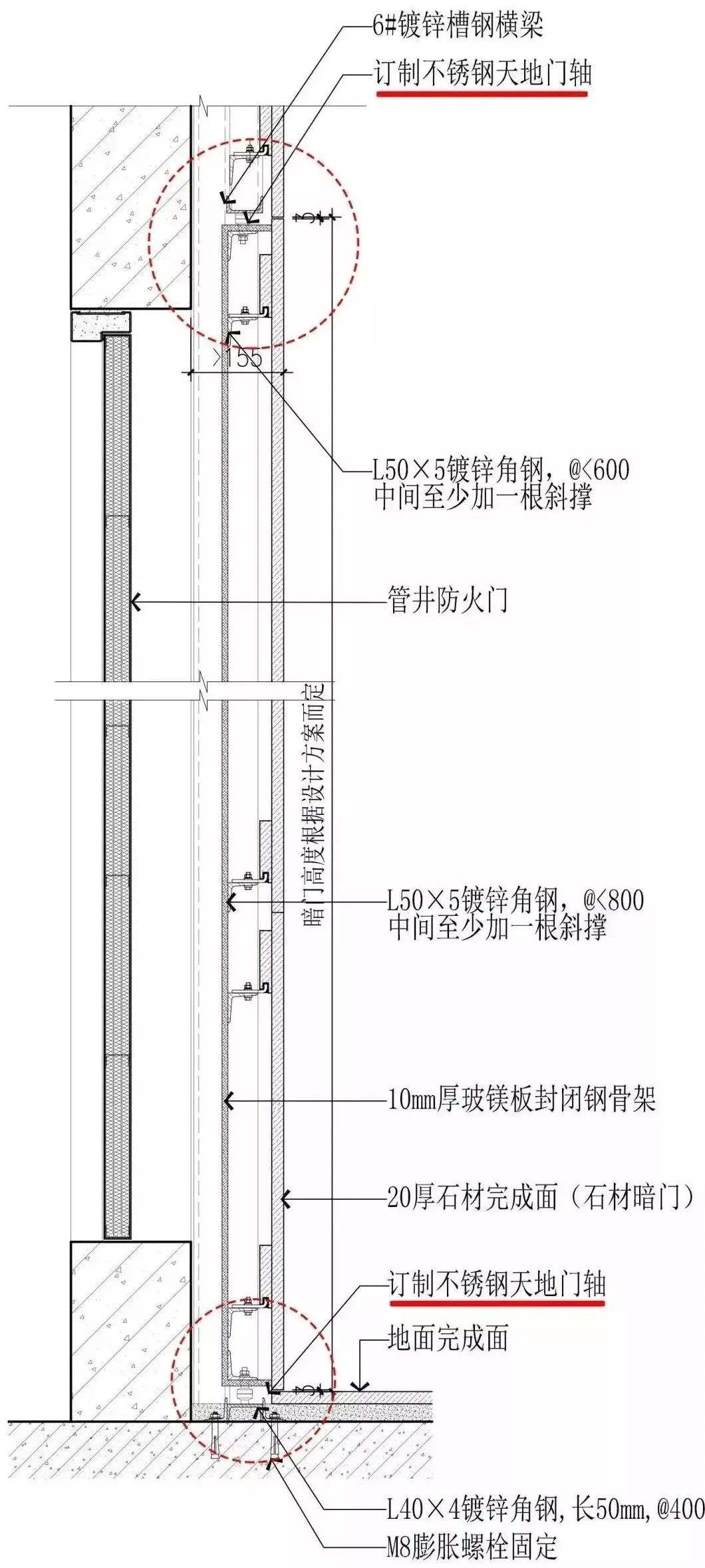

管井石材暗门竖向剖面节点△



施工注意点:

1)管井门石材暗门高度根据设计方案而定并保证防火门能自由开启,石材暗门开启后应保证管井防火门90°开启;

2)如管井防火门为双开门时,石材暗门也应该为双开石材暗门,做法参考单扇门;

3)暗门钢骨架横向龙骨中间至少加一道斜撑,图中标注的钢龙骨尺寸均为最小尺寸,不能小于图中尺寸。

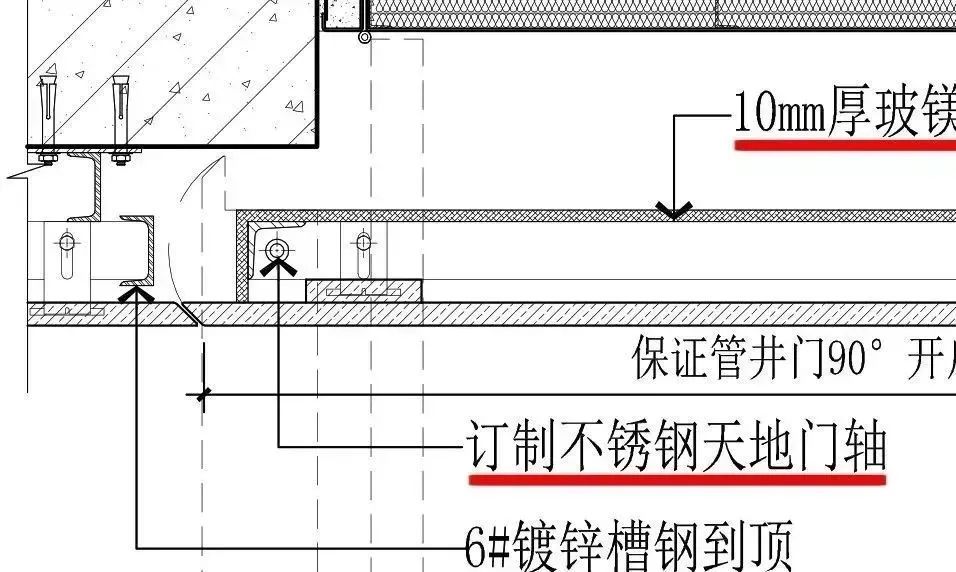

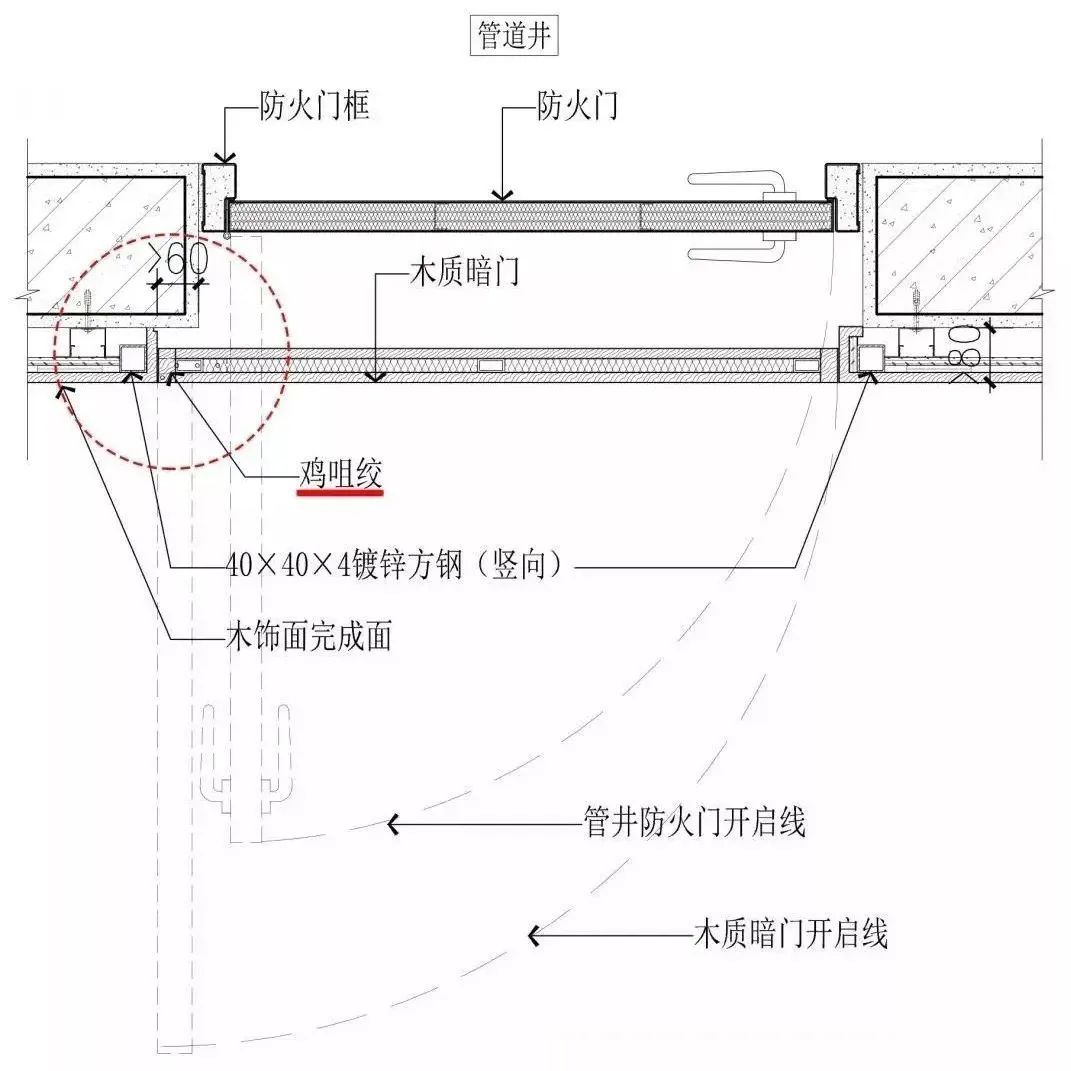

2、管井木质暗门节点:


管井木质暗门节点横剖及放大图△


施工注意点:

1)管井门木质暗门高度根据设计方案而定并保证防火门能自由开启;木质暗门的宽度以必须保证管井防火门能90°开启为原则;

2)如管井防火门为双开门时,木质暗门也应该为双开木质暗门,两扇门门缝间预设“企口”;

3)木质暗门门扇内预埋20×40钢方管,并焊接成”口"字型,中间至少加焊一根斜撑,以增加抗变形强度;门扇正面木饰面做法与周边木饰面相同,反面清漆喷涂,颜色与正面相同,无需木皮;

4)木质暗门门扇上部安装磁碰,下部安装管井锁,无需安装拉手,锁具安装部位必须预留足够宽度实木边框;

5)为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架,并保证鸡咀绞固定在钢骨架上;

6)根据设计需要分缝处理的管井门暗门,必须深化合理分缝,保证整体美观效果。


3、管井壁纸暗门节点:



施工注意点:

1)管井门壁纸暗门高度根据设计方案而定并保证防火门能自由开启;壁纸暗门的宽度以必须保证管井防火门能90°开启为原则;

2)壁纸暗门门扇内预埋20×40钢方管,并焊接成”口”字型,中间至少加焊一根斜撑,以增加抗变形强度;门扇正面壁纸做法与周边壁纸相同,反面清漆喷涂,颜色与壁纸相同;

3)壁纸暗门门扇四周和周边壁纸四周均应安装 5mm 厚不锈钢收口,并突出壁纸面 3mm;

4)如管井防火门为双开门时,壁纸暗门也应该为双开木质暗门,两扇门门缝间预设“企口”并同时安装 5mm 厚不锈钢收边;

5)壁纸暗门门扇上部安装磁碰,下部安装管井锁,无需安装拉手,锁具安装部位必须预留足够宽度实木边框;

6)为保证鸡咀绞安装牢固暗门周边应预埋图中所示钢骨架,并保证鸡咀绞固定在钢骨架上;

7)根据设计需要分缝处理的管井门暗门,必须深化合理分缝,保证整体美观效果。


05

干挂石材做法

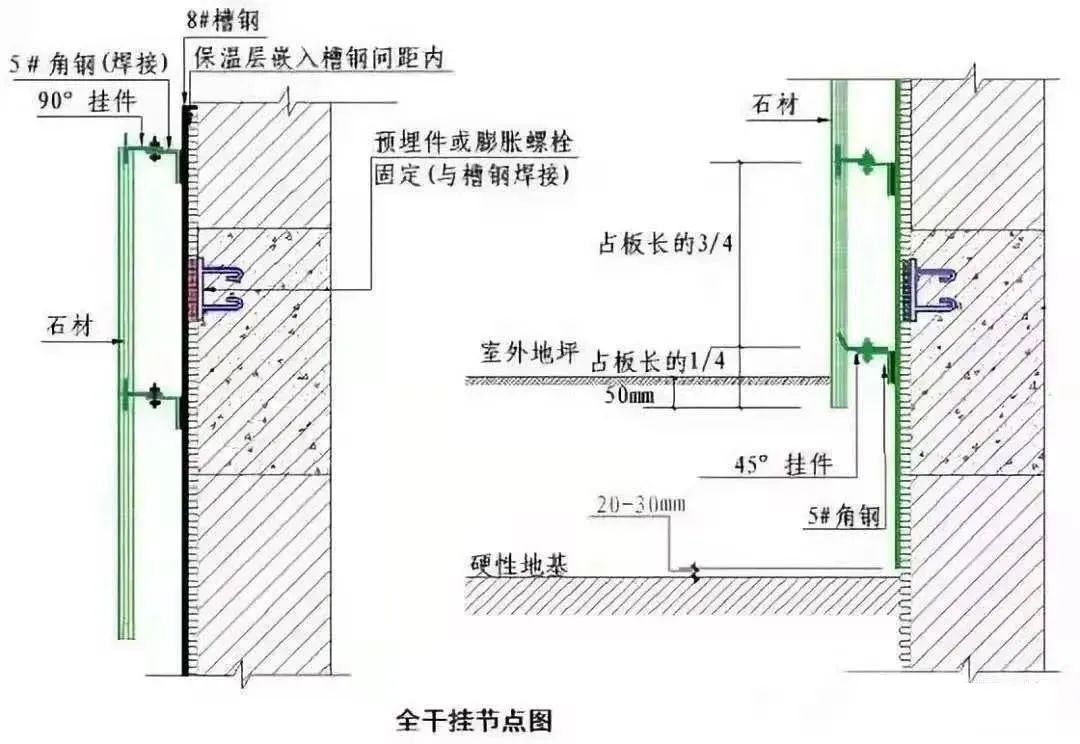

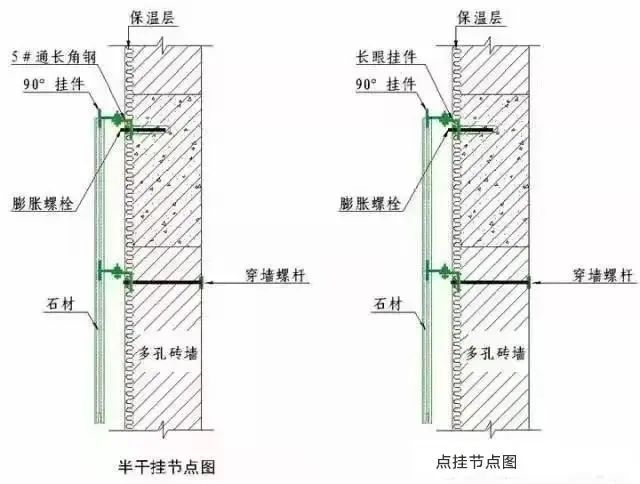

干挂石材节点施工工艺说明

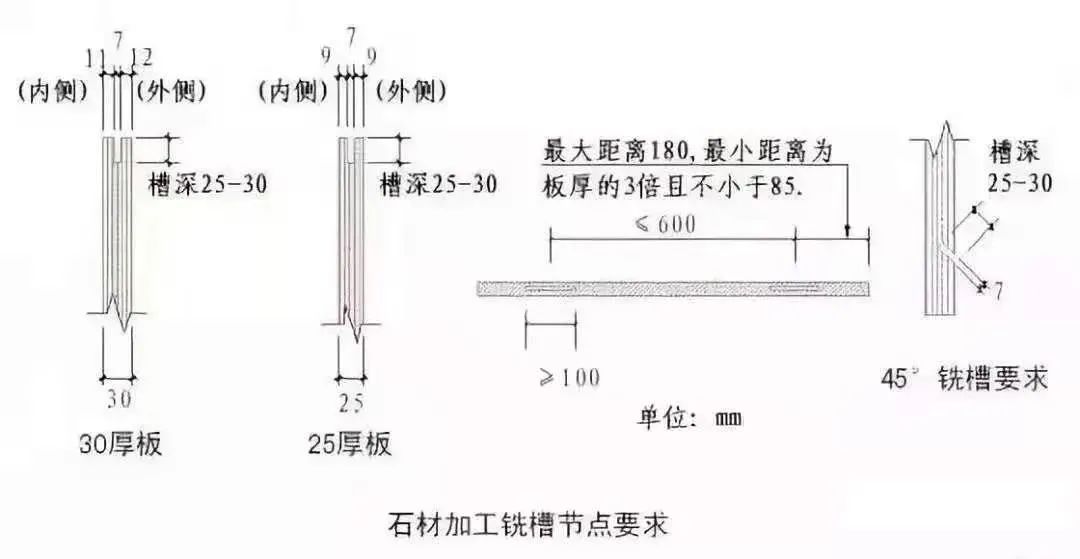

1. 所有骨架钢材需热镀锌处理。2. 挂扣件扁钢及螺栓需热镀锌处理或为不锈钢挂件。3. 焊缝必须饱满牢固。4. 钢架焊接处必须除锈后涂刷两道防锈漆然后涂银粉漆处理。5. 膨胀螺栓抗拔要求必须符合规范和设计要求。6. 石材短槽必须机械开槽,保证槽缝宽度符合设计要求,严禁现场手提切割机开槽。7. 不离缝石材板缝需夹胶和座胶时横竖缝内的胶浆必须饱满完整。8. 石材板面需打胶时,胶缝宽窄必须一致,胶缝边缘平滑挺直无毛边。9. 干挂石材厚度为25mm时,单块板平方面积不宜大于1平方米。10. 干挂石材厚度大于25mm时,单块板平方面积不宜大于1.5平方米。


■ 注:1. 室外花岗岩最低处必须低于室外地坪50,预防室外地面沉降时花岗岩露边;2. 槽钢离开硬性地面20-30mm。


■ 注:膨胀螺栓横向间距根据板材调整,但最大间距不得大于1000mm。


■ 注:室外花岗岩窗台及线脚基层水泥砂浆粉刷坡度大于10%。

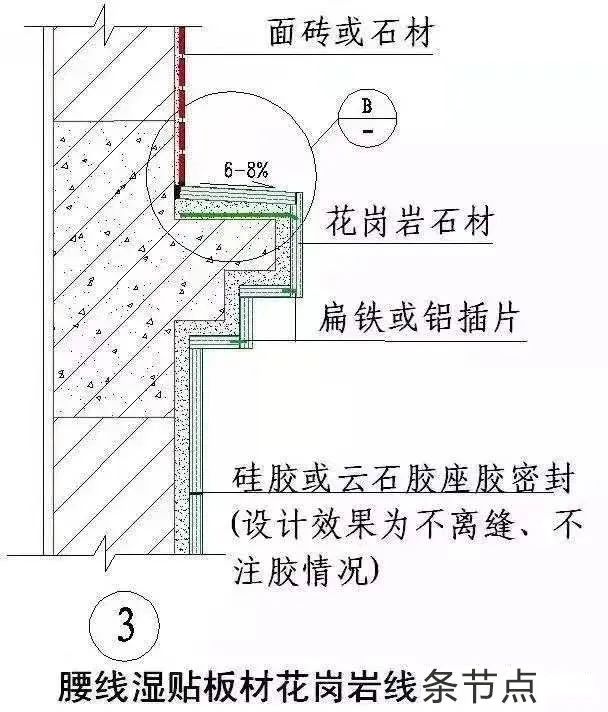

06

湿贴石材做法

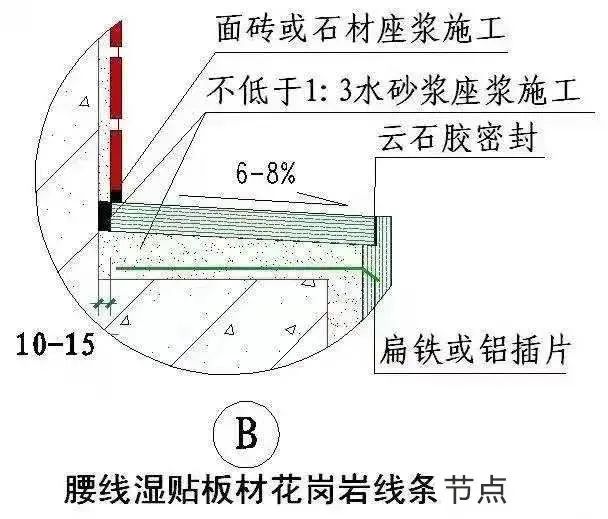

湿贴灌浆花岗岩石材施工说明

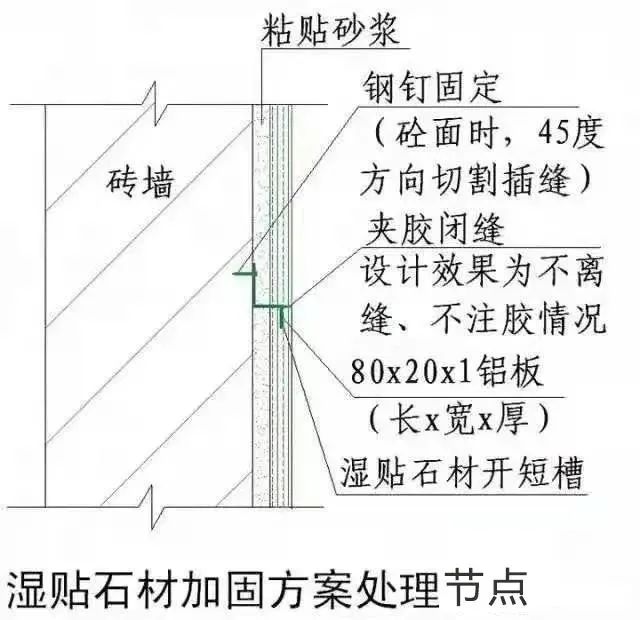

1. 石材挂板用双股18#铜丝或钢丝钩与墙面固定,墙面用手提切割机从上而下或45度方向切槽缝,用钢钉插入缝内,单块石材板纵向长度大于300mm时不得少于两处挂点。

2. 门窗洞及梁底朝天板应作铝片或扁铁侧面加固方案施工。

3. 石材墙面设计要求打明胶时,板缝开三角槽缝或开小凹槽施工。

4. 石材板内灌水泥砂浆前墙体浇水湿润,要求水泥砂浆配比不得低于 1:3,拌制完的砂浆以有较好的流动性为宜。

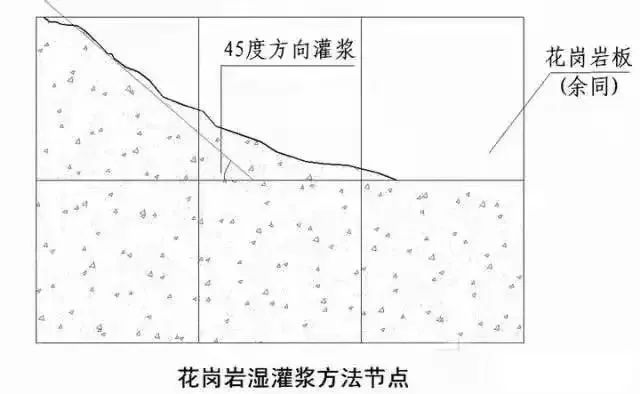

5. 灌水泥砂浆时要求成45度方向灌实,所有腰线顶面板及压顶板严禁半干粉砂浆铺板,必须使用流动的水泥砂浆铺贴面板。

6. 石材墙面打胶宽度由设计确定,胶缝宽窄一致,无毛边。

7. 石材板墙面需做外保温时,不宜用湿灌浆方案施工。


■ 注:

线脚压顶板与墙体之间预留10-15mm,施工时,压顶板从外向墙根方向挤压施工,使水砂浆从该预留缝中挤出,未饱满处用原浆灌实,压顶板定位后,将挤出砂浆清理。


07

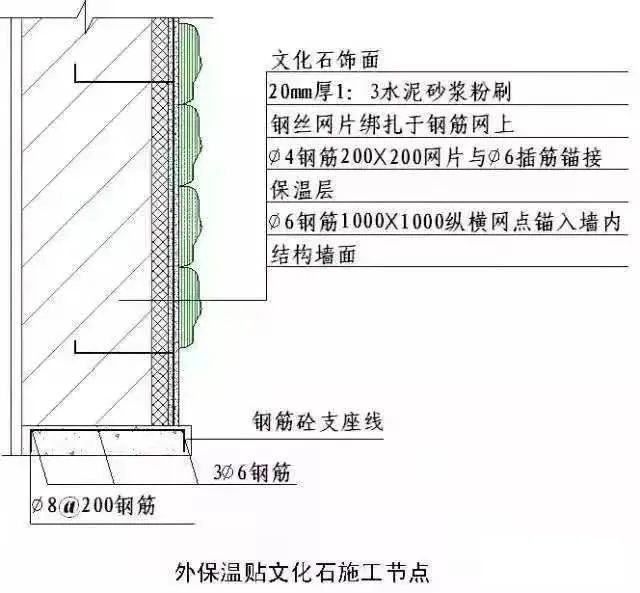

湿贴文化石、乱贴石做法

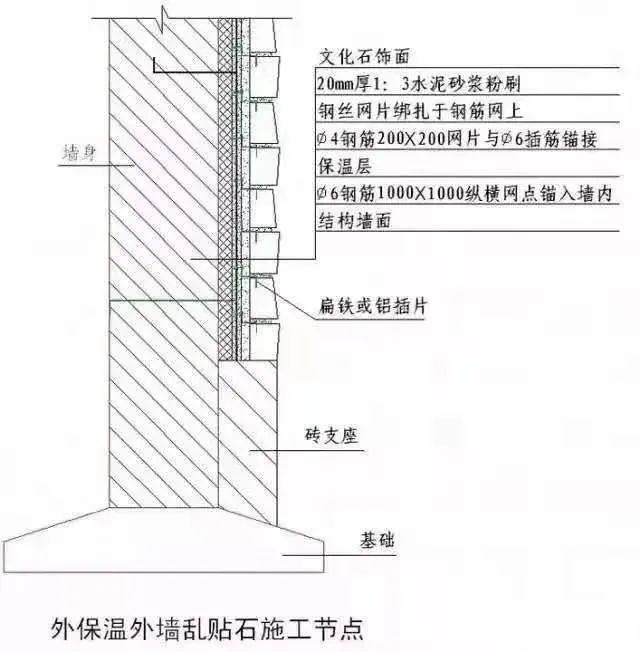

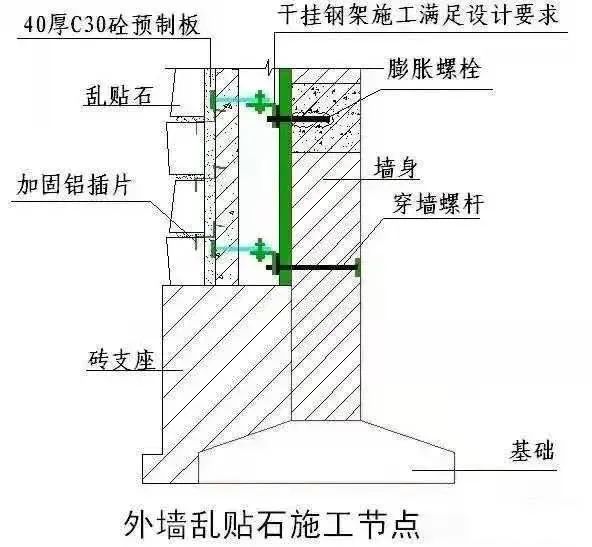

■ 说明:

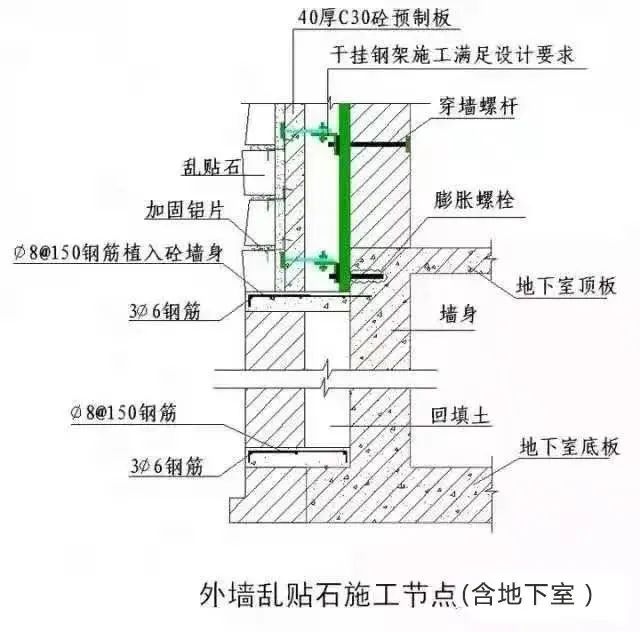

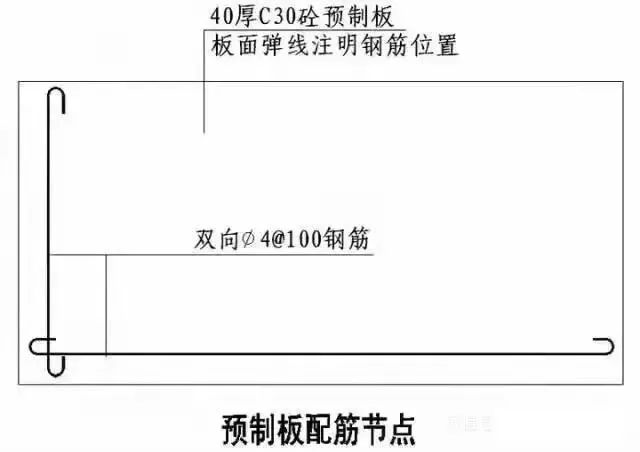

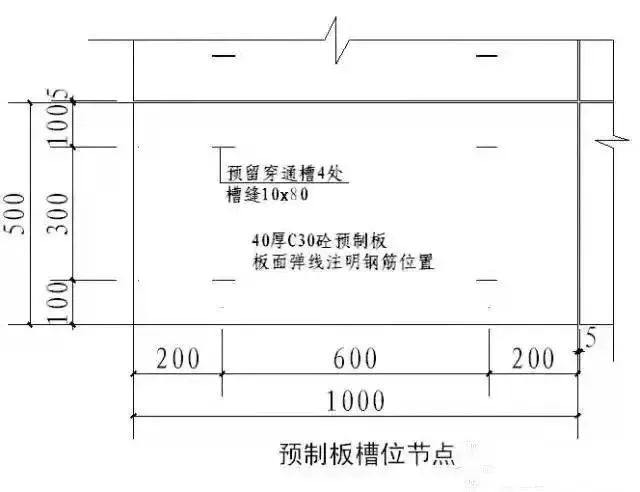

1. 墙体为多孔砖砌体时,砌墙时预留钢筋,如未作预留,应将钢筋惯穿至室内墙面锚接。

2. 墙体为混凝土面时,可选用植筋方案施工。

3. 文化石饰面高度超过一层时,在二层圈梁部位增设一道钢筋混凝土支座线,如有饰面要求,可选用暗设方案施工。



08

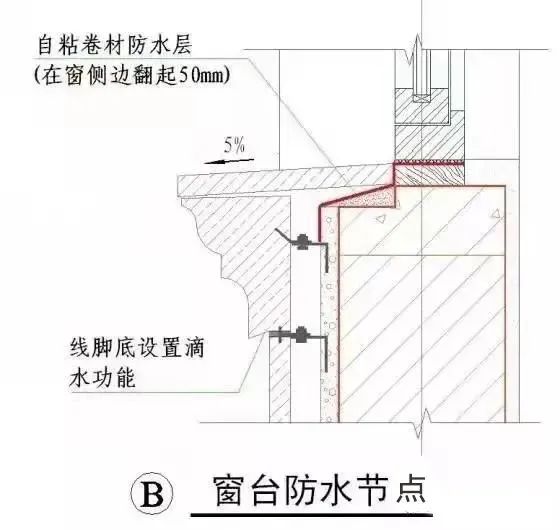

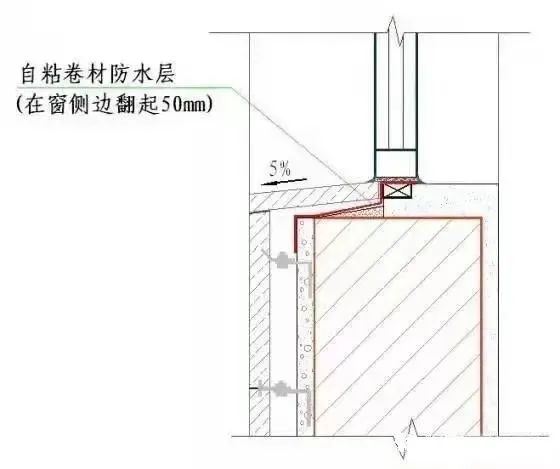

门窗干挂石材窗防水节点

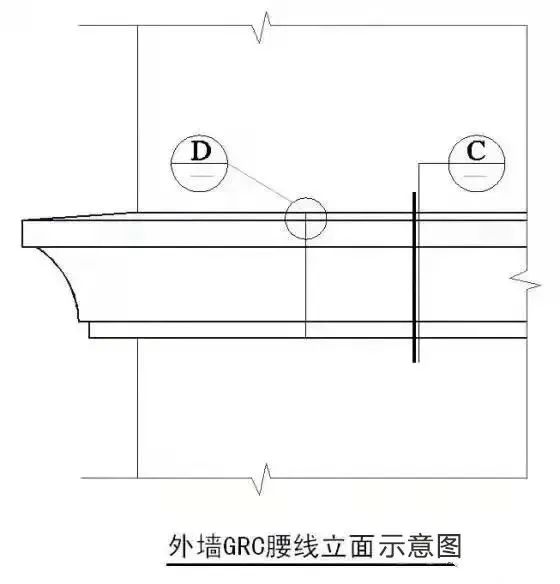

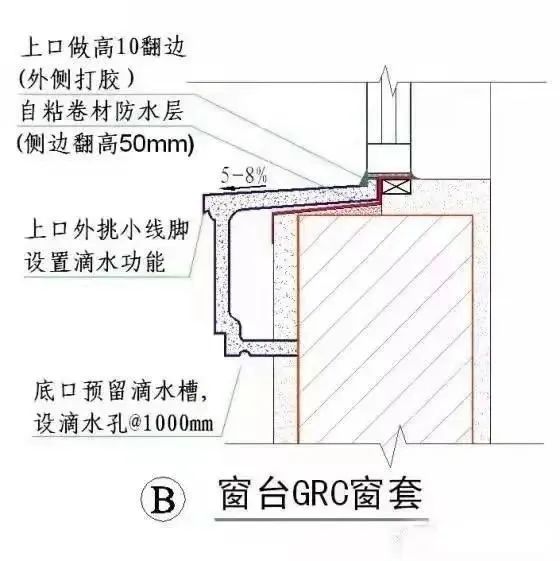

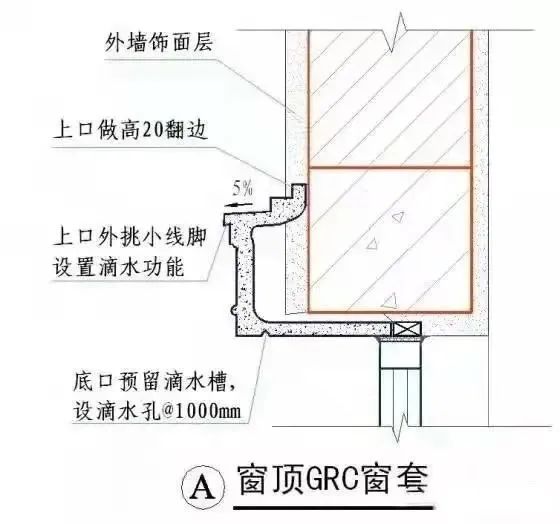

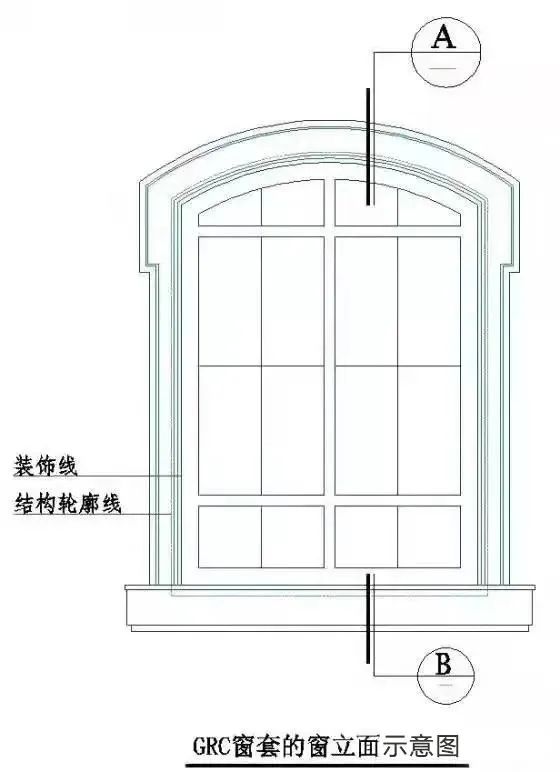

■ GRC装饰线改进方案说明

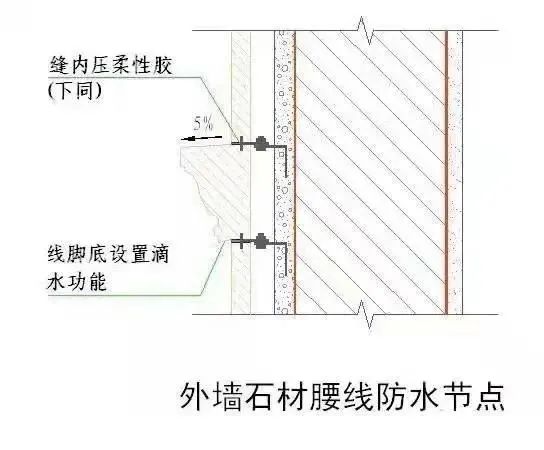

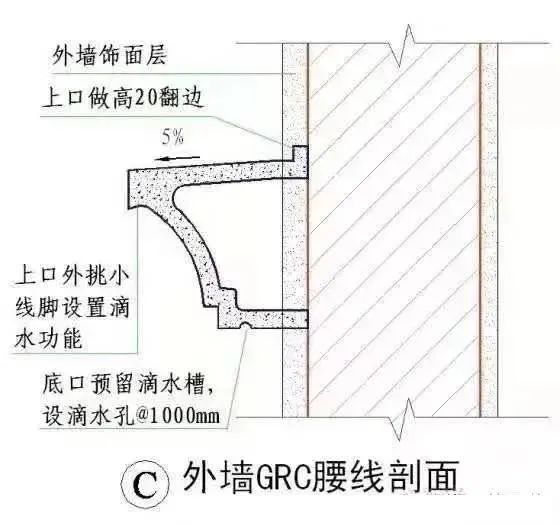

1. 所有GRC装饰线必须保证上平面有坡度,下有滴水功能;

2. GRC拼接处保证不渗水;

3. 所有GRC预埋固定铁件必须为热镀锌。


■ 说明

1. GRC压顶板制作时预制完成槽缝;2. 石材加工时切割槽缝;3. 安装时槽缝内填满柔性胶。

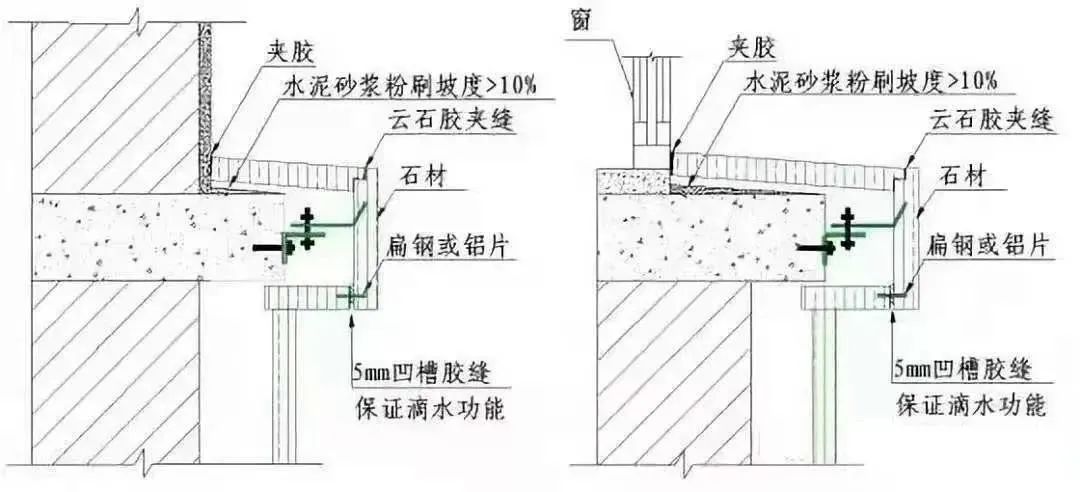

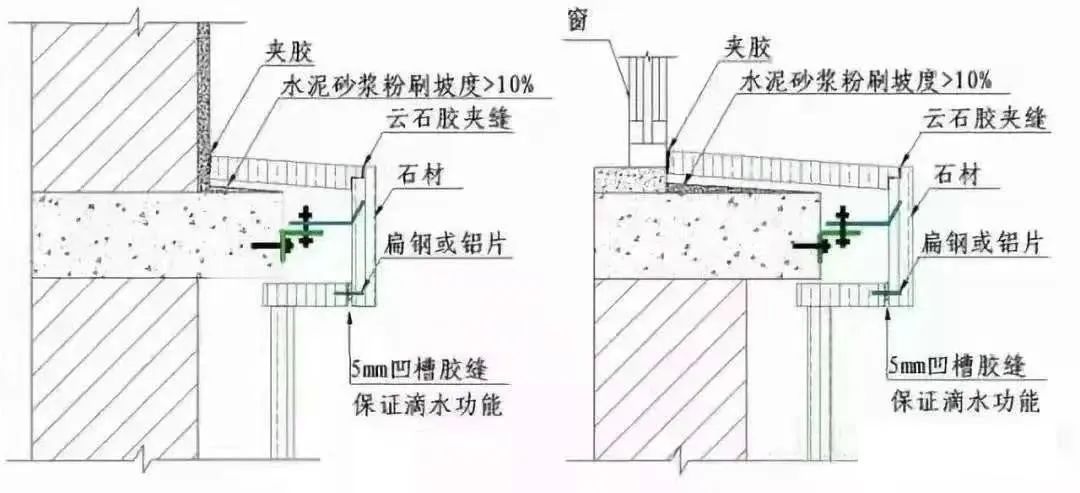

■ 说明:

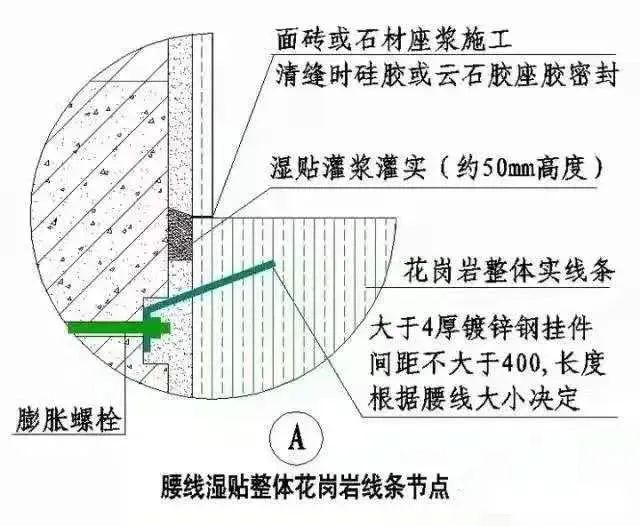

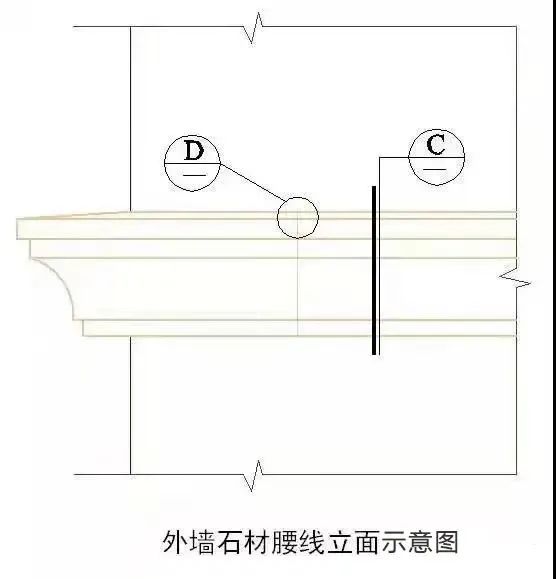

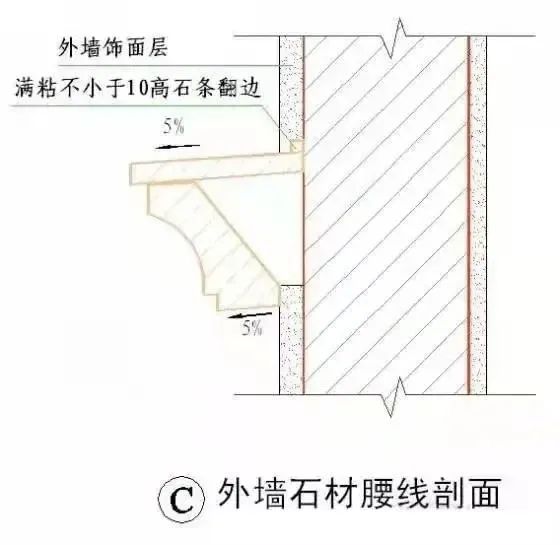

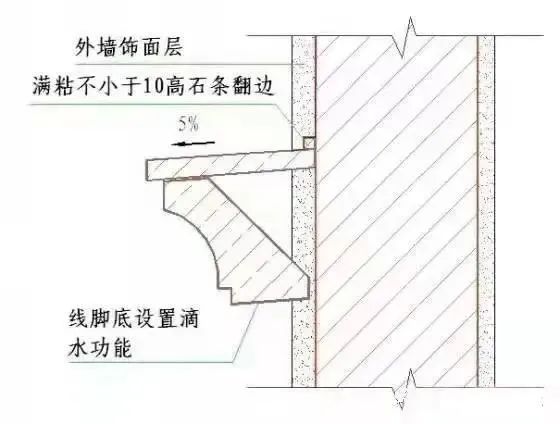

1. 所有腰线必须保证上平面有坡度,下有滴水功能;

2. 腰线拼接处保证不渗水。

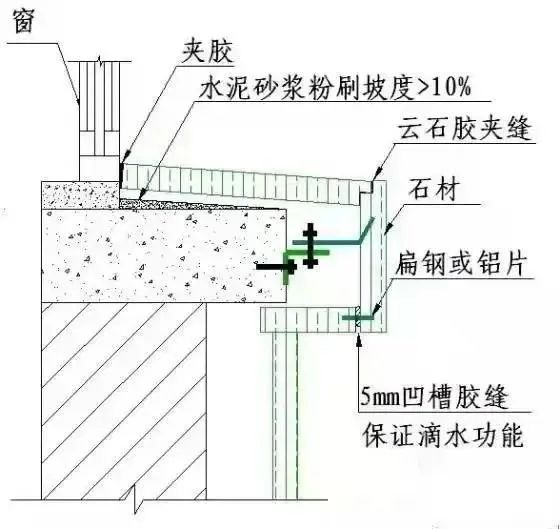

■ 说明:

室外花岗岩窗台及线脚基层水泥砂浆粉刷坡度大于10%。
