一套精准、规范的施工图不仅能确保设计完美落地，还能减少现场修改，节约时间与成本。相反，图纸中的错误或不当操作会导致施工延误、成本增加甚至安全隐患。
本文梳理了五个常见问题，并更出了解决方案，帮助你提升制图效率与图纸质量。
01. 模型和布局显示不一样
www.shejidedao.com丨dop设计公众号回复“社群”加群
有时候我们在模型空间显示线是正常情况，但是我们在布局中看到的情况却是粗线，这怎么搞？

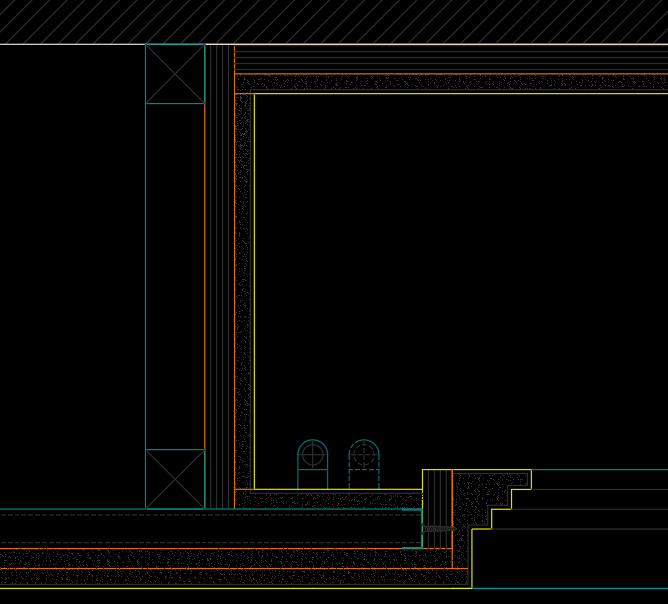

△在模型视图显示正常

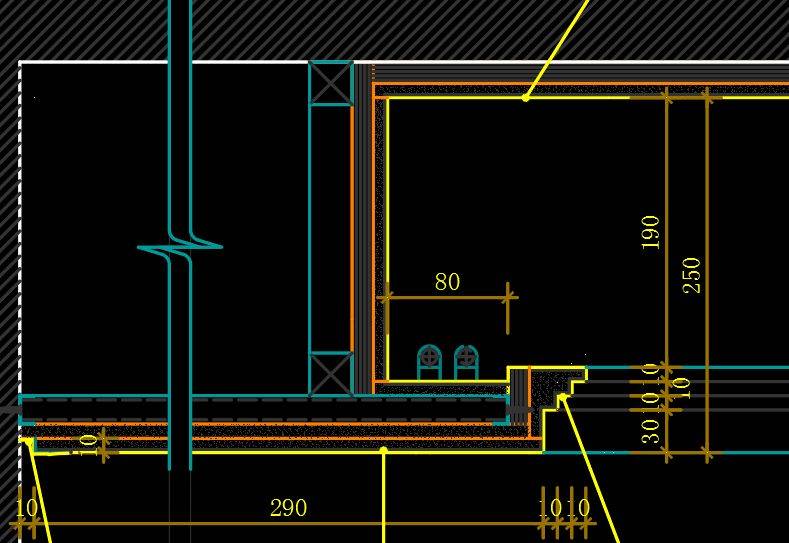

△进入布局视图时线条变粗
解决方法：
命令行输入Lwdisplay——输入值 0 ——回车确认,就恢复正常模式了。
02. 文件选项卡消失了
www.shejidedao.com丨dop设计公众号回复“社群”加群
正常情况下选项卡是这个样子：
有时候这个消失情况是下图样子：
解决方法：

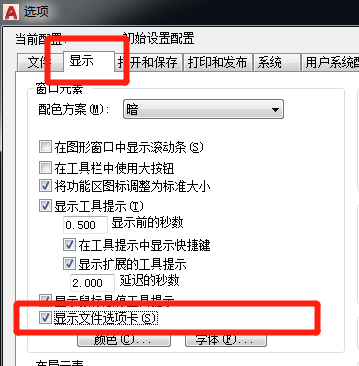

OP——显示——勾选显示文件选项卡，可以了。
03. CAD字体总是偏移
www.shejidedao.com丨dop设计公众号回复“社群”加群

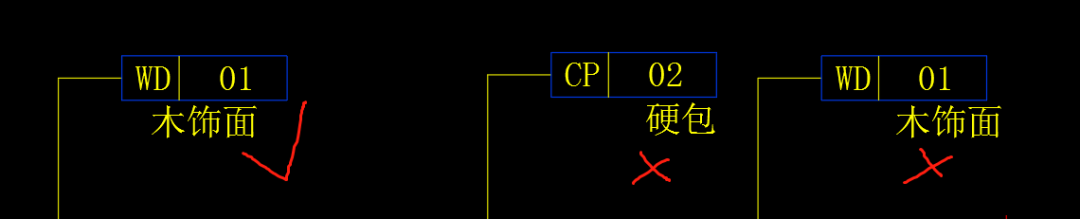

有时候CAD会显示这样的一种情况，字体会自动进行位置偏移：

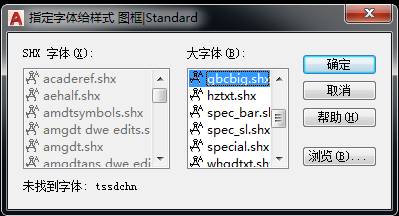

这是因为正常情况下，我们打开一张CAD图纸会出现字体选择的界面，如下图。但是如果不出现字体选择的界面，就是因为CAD的系统参数发生变化：
两种解决方法：
1、命令栏输入命令FILEDIA——输入1值——回车确认；

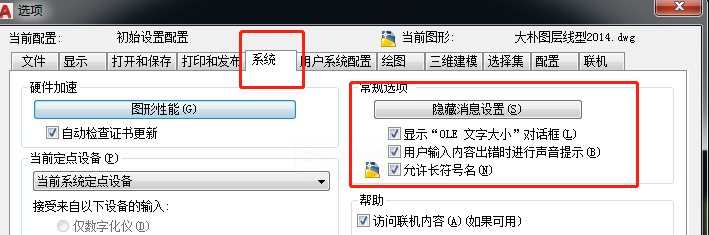

2、命令栏输入命令OP——选择【系统】——【隐藏消息设置】把三个都打勾——应用确定，最后，重启CAD就可以了。
04. 图层隔离后显示问题
www.shejidedao.com丨dop设计公众号回复“社群”加群
首先图层隔离有2种显示效果。

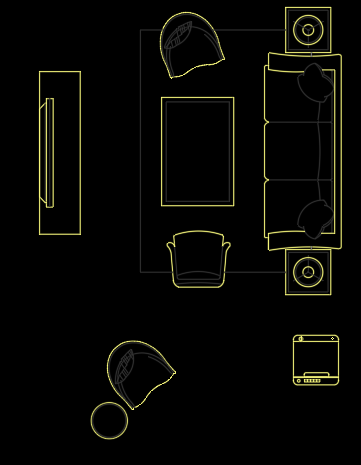

1、关闭状态，只显示隔离的图层（家具图层显示）：
△仅显示隔离图层

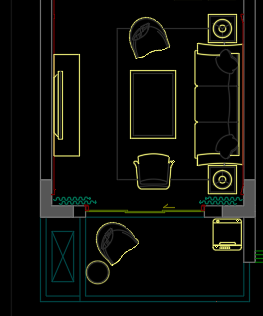

2、锁定和淡入的状态，隔离的图层之外，所有的图层被锁定和淡显（家具图层显示正常，其它图层显示为淡显）：
△锁定和淡入状态
解决方法：
如何设置这2种状态呢？步骤如下：
输入命令LAYISO——选择设置S；
1、选择O为关闭，要隔离之外的图层；
2、选择 L 为锁定和淡入，要隔离之外的图层：
根据自己的需求设定显示的情况即可。
05. CAD复制粘贴不显示
www.shejidedao.com丨联dop设计公众号回复“社群”加群
CAD中我们经常需要进行拷贝复制，有的时候我们复制物体到新的文件中，不显示物体或者不是复制过来的物体发生了变化，怎么解决？

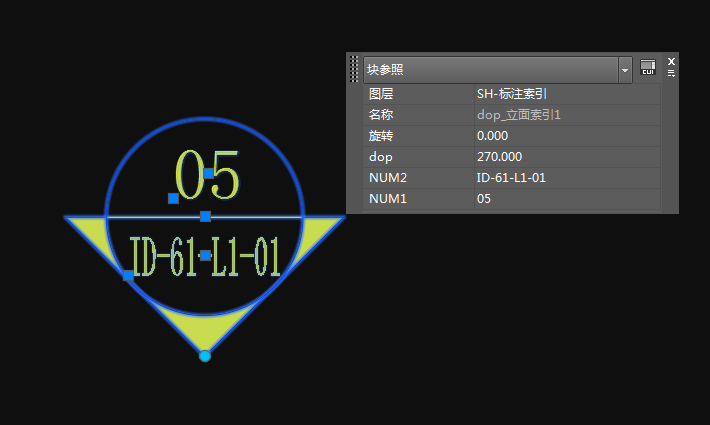

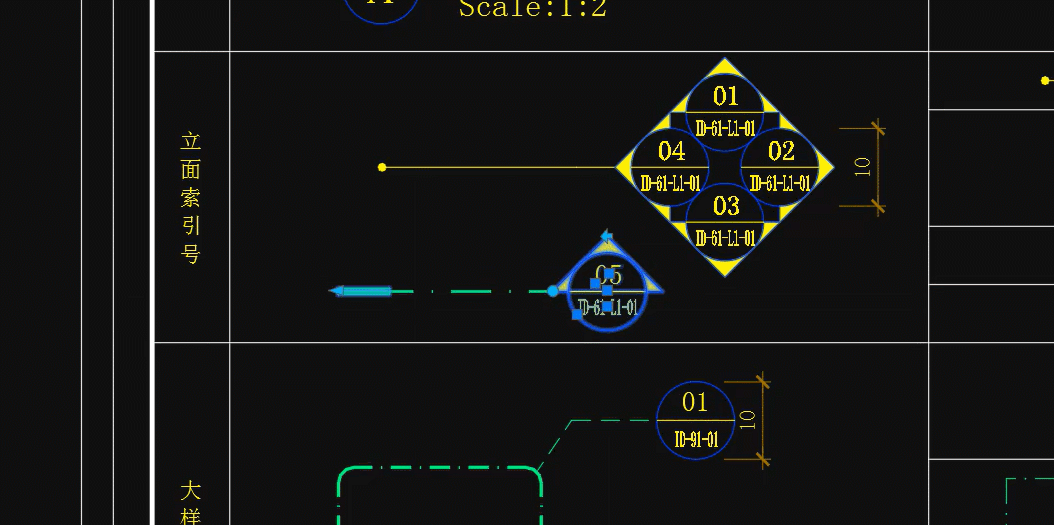

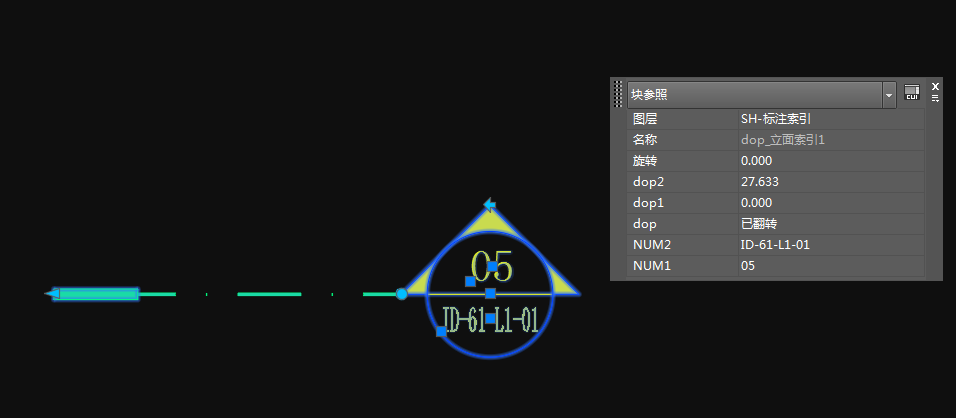

△A图中的剖立面索引号
△粘贴到B图中，A图中的立面索引就变成了普通的立面索引符
解决方法：
这其实是块的名称发生了变化，2个块的名称一致，需要进行块名称的修改。
输入命令RENAME——找到块相对应的名称修改，即可。

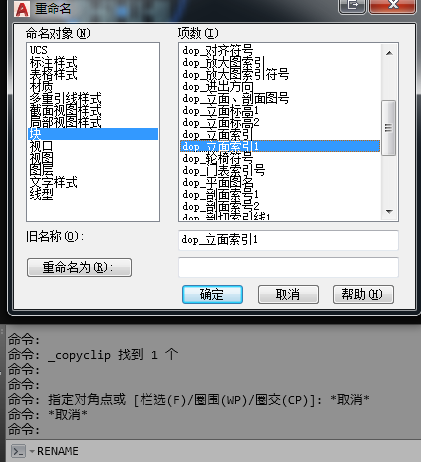

△修改块名称
通过系统梳理施工图中的常见问题，并采取相应的解决方案，帮你将更多精力投入到真正需要创造力的设计环节。
