动态块“可见性”制作教程

动态块“可见性”制作教程

画施工图，需要鉴定的意志、高超的技术和一棵安静的心。软件的精通是最基本的，相信多数深化设计师，软件的使用都已经及格。但技巧呢，每个人掌握的就各不同了。今天小编 就来讲一个好玩的小技能动态块“可见性”的制作教程，会做的可以直接分享文章然后关闭，不会做的仔细向下看。

首先我们先看一个制作好的实例

这个是立面开关面板，画立面图的时候只要CO下，然后更改下可见状态就好，不用老是复制粘贴了。如果在设置个遮照就更帅了，直接把填充的墙纸、木纹压在下边。

这是灯具，如果一个空间棚面需要布灯，且有很多尺寸，有80的、100的、120等。设置成这个样子可以提高下效率

弱电点位布置

墙面机电图例

做好的成品我们看完了，接下来研究下怎么制作，技术性知识点，认真看。学会了去和身边的人炫耀。

一、先讲下思路

可见性，意识就是想让什么可见，就可见。不想见到的就给我消失。我们以开关面板做为例子进行讲解。事先我们要先准备好想要的图块。如下图

我们设置4个可见性开关，都画好了，实际尺寸，加上遮照，效果更棒。

二、实际操作

1、先分别把他们都定义成块。

注意，每个面板都是自己成块的。如何定义块别问我，这个不教。

2、全选整体的全定义成一个块，如图

                       现在已经变成一个大块了

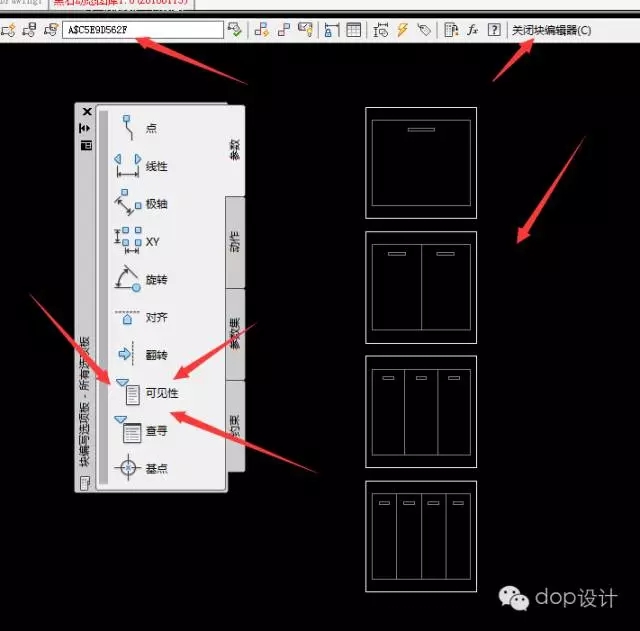

3、双击进入块编辑

看见左边面板，点可见性

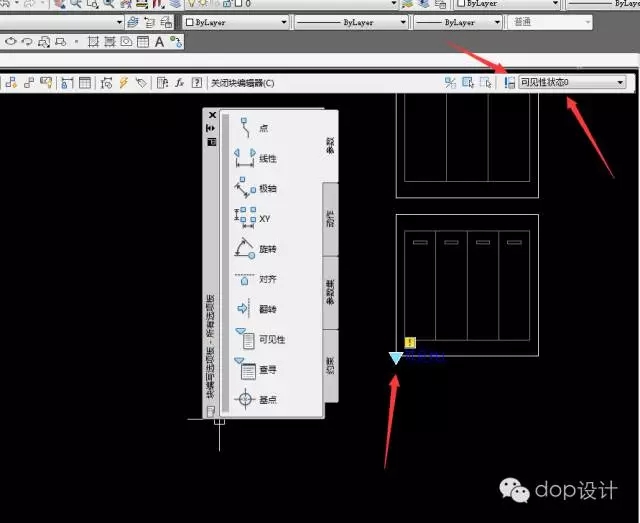

可见性工具出来后，点它，然后在工具栏中看到了设置参数，点开带有小惊叹号的图标。

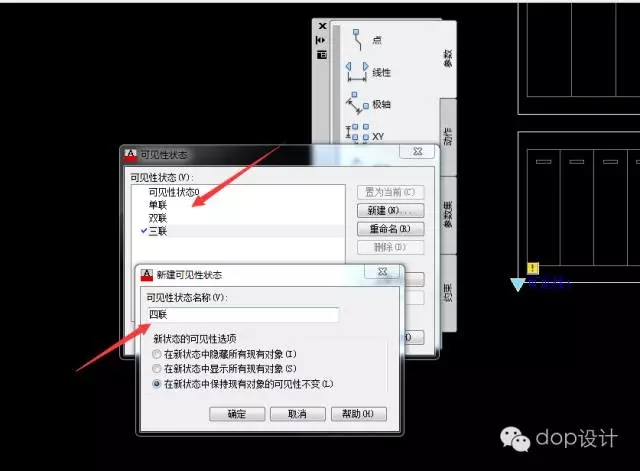

4、设置可见名称，可见状态。

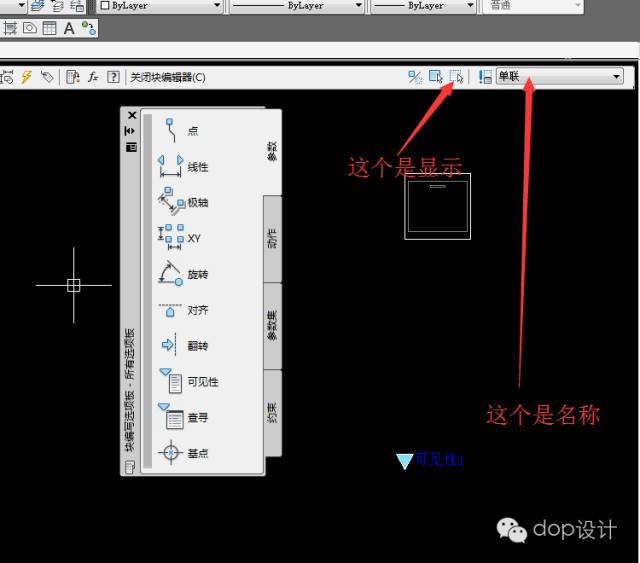

    在这设置要想显示的名称和图块。

想要几个都可以，起好名称，别乱了。

想要显示什么就要它出来，不要的就给他隐掉。

重点和难点就在这里，名称和显示、隐藏都在这里设置，动态块能不能成功，主要问题就在这，慢慢看，慢慢设置，多来几次就好。

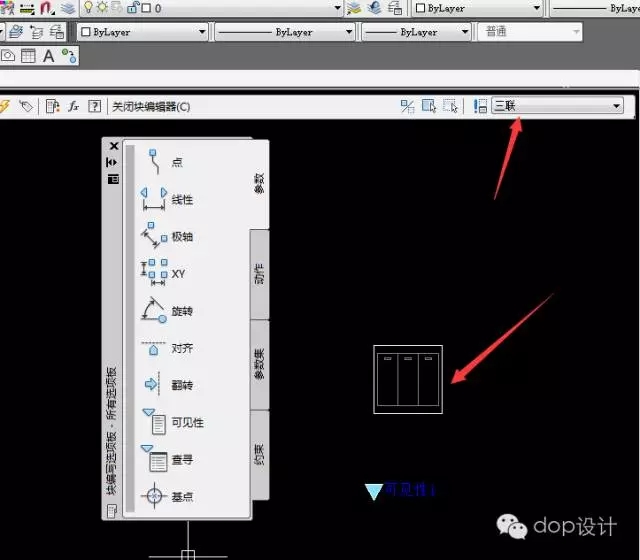

换种状态，就换成显示方式，所有的都按自己的要求编辑好了，就块保存关闭。

保存块编辑，讲完，可见性就这么做完了。

学会了么？

学会就奇了个怪了，只看文章就学会的都属于奇葩，这样的知识点必需要实际操作，打开CAD反复操作才可以牢记，掌握后要做到举一反三，图纸中很多地方都可以用可见性来制作，今天又了解了新东西，整 个人的状态是不是好多了！

总结

动态块，在使用的时候还是能提高很多工作效率的，可见性只是其中一种，还有拉伸、镜像、阵列等。做为设计师还是建一个自己的动态图库比较好，用着方便，别老想着用别人做好的。别人做的要么图块不对，线型不对，尺寸看着不舒服，反正是别人的东西用的就是不开心。自己多做些，别嫌弃麻烦。画图员都是战士，没有我们不能画的，毕竟我们可以座在电脑前10个小时不说话、不分神、不间断画图，而且还不困，认真起来连自己都害怕。
