LayOut导入DWG制作图框，纸张大小尺寸不一致如何调整

隐藏内容：登录可见

第二种方法主要几个细节问题：

• 调整CAD图框的大小。一般工程的图框分为A0、A1、A2、A3、A4，其尺寸大小各不一样。当比例是1:100时,在CAD软件用DIST命令测量的尺寸为: A0尺寸为84100×118900 / A1尺寸为59400×84100  / A2尺寸为42000×59700 / A3尺寸为29700×42000 / A4尺寸为21000×29700 ，这里的尺寸一般是毫米，比如A3尺寸其大小为297mmx420mm,是A4纸的2倍。

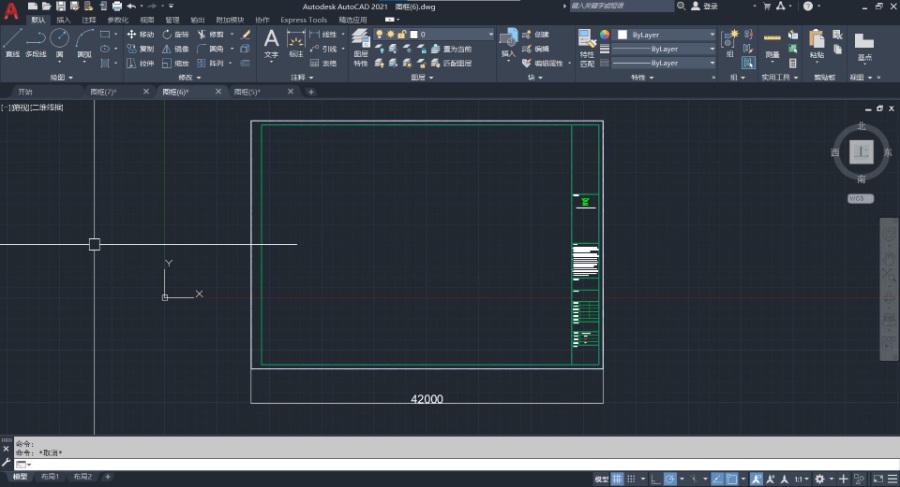

• 如果将CAD图框直接设置成297mmx420mm导入LayOut后可能比例不正常，可以将CAD图框设置成29700×42000（如下图所示），然后再导入LayOut中。（您可能不会用CAD快速调整尺寸，首先在CAD软件中找到“缩放”的图标。点击图标或者输入SC命令也可以——选中要缩放图形——空格键——鼠标在图形区域点一下——这时下面命令框出现“下图二”输入字母“r”——空格键——输入原先尺寸——空格键——输入要变成尺寸。）

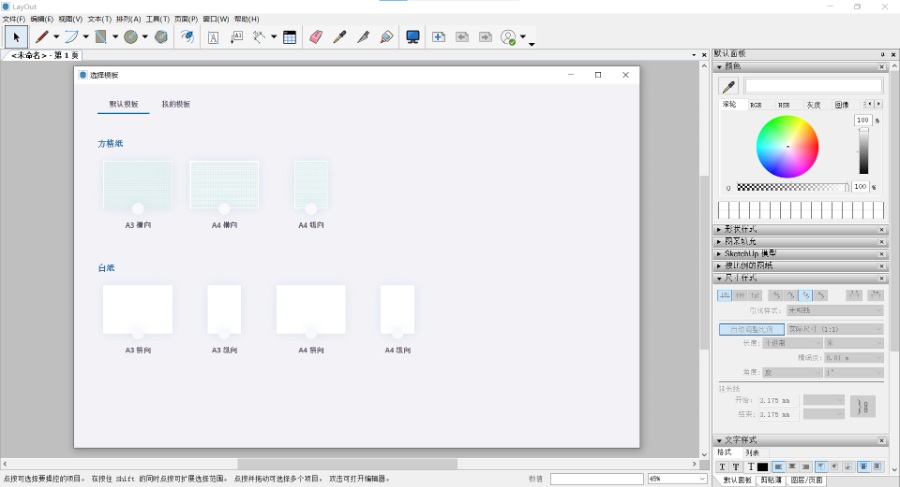

• 打开LayOut后，选择一个A3纸张的模板（如下图所示）。

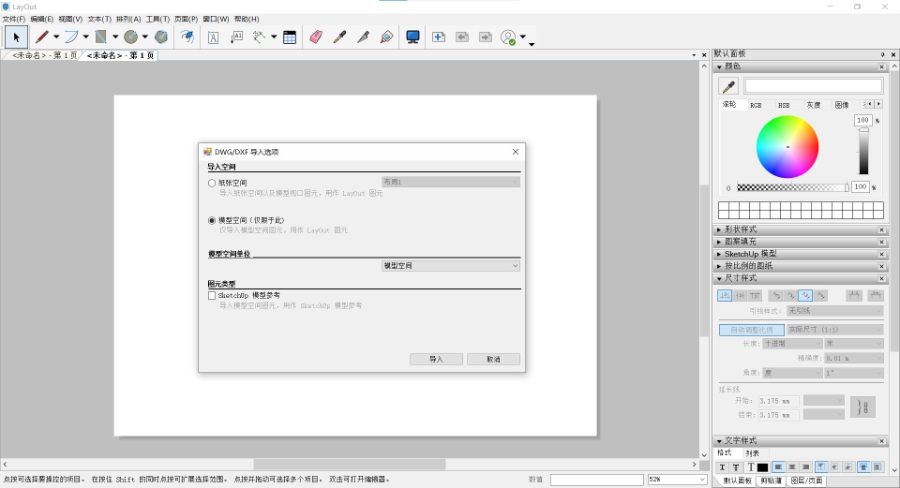

• 在导入CAD的时候，会弹出一个选项。这时可以选择“模型空间”

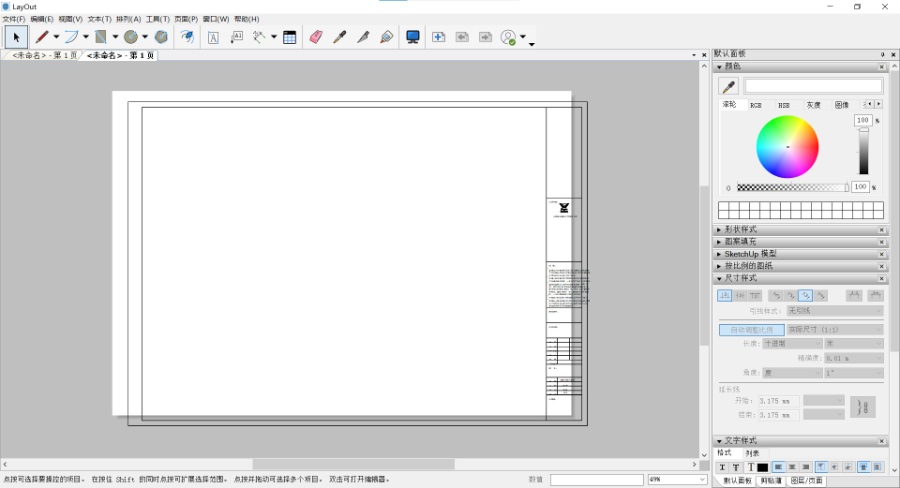

• 可以看到，导入进来的CAD图框是一样的大小（如下图所示）。

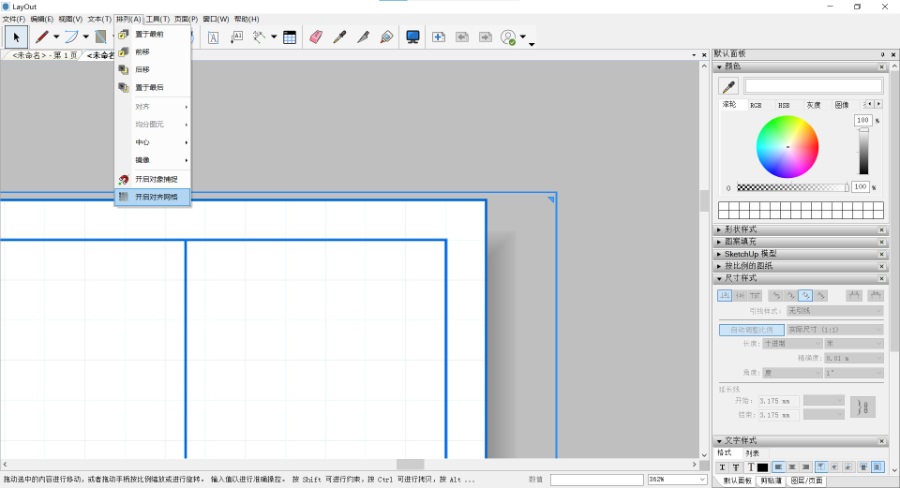

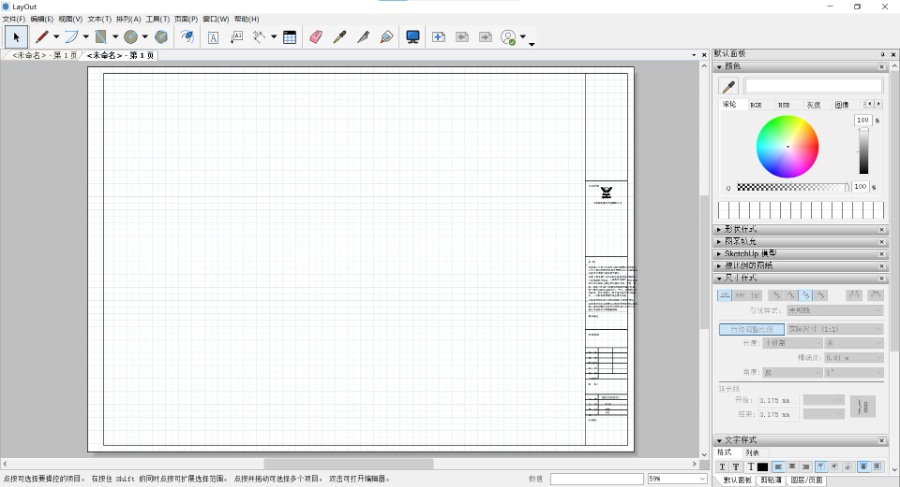

• 但新的问题，就是没有对齐纸张。这时，可以考虑在“文稿设置”里面，将“栅格”的“显示网格”勾选上，让纸张显示网络（这个设置最后要记得关闭）。再开启“排列”菜单下的“开启对齐网格”功能（如下图所示），就可以对齐到纸张了。

• 最后优化一下。比如，把一些显示在图框外面的文字修改一下，或者直接删除！
