今天咱们以深圳柏悦酒店一层入口的异形金属格栅门洞为例，给你讲解了如何分析和怎么优化节点及绘制。
01. 如何分析异形金属格栅门洞造型
www.shejidedao.com丨dop设计公众号回复“社群”加群
1、设计解读
首先，咱们先通过对金属格栅门洞造型的效果图和原始施工图的分析，来对方案造型进行解读。

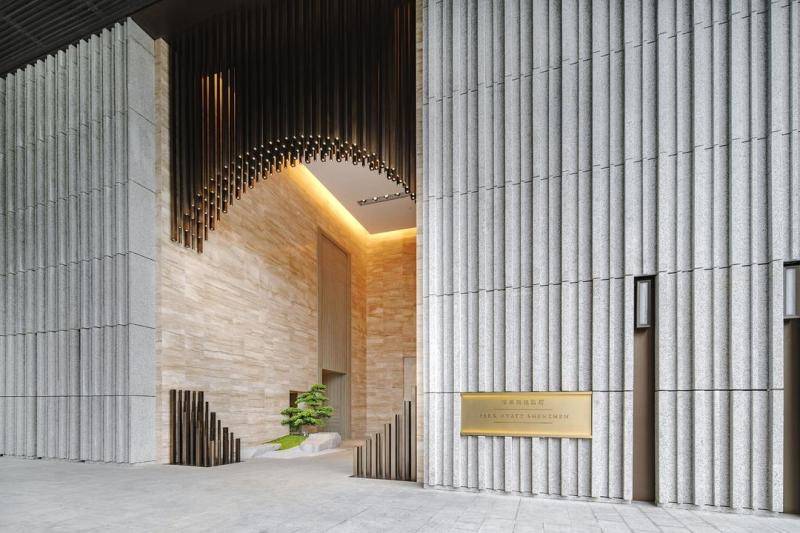

△金属格栅门洞造型效果图

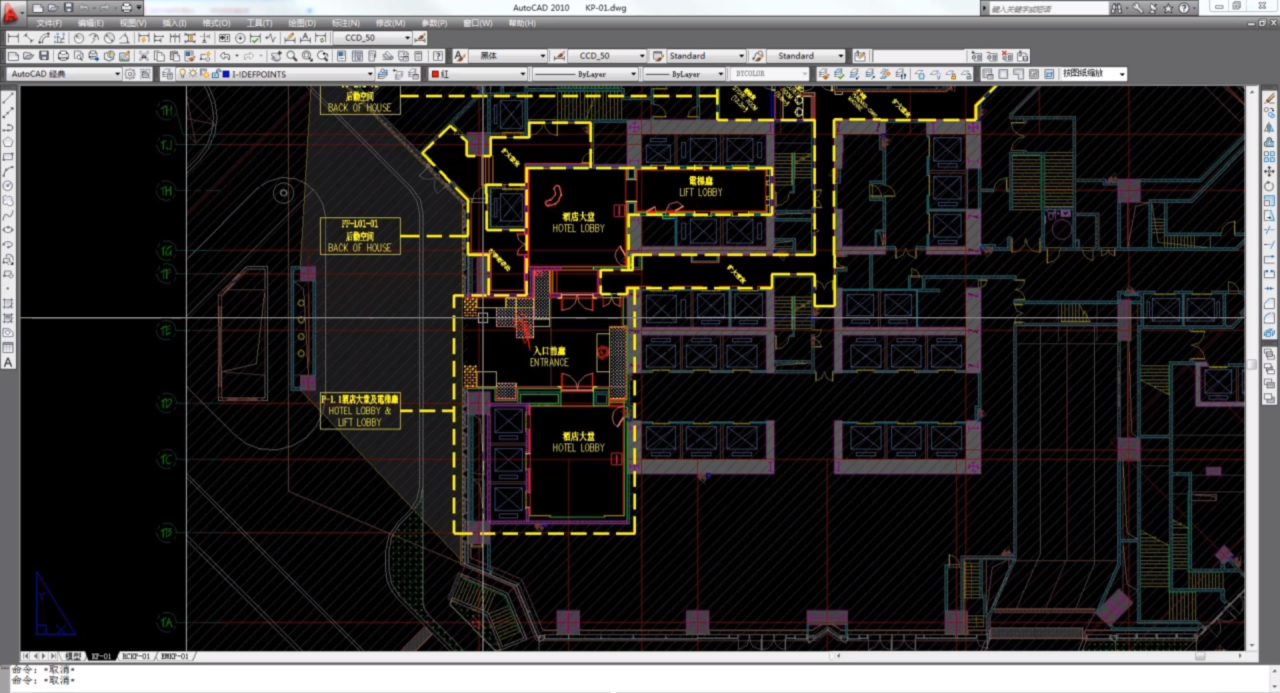

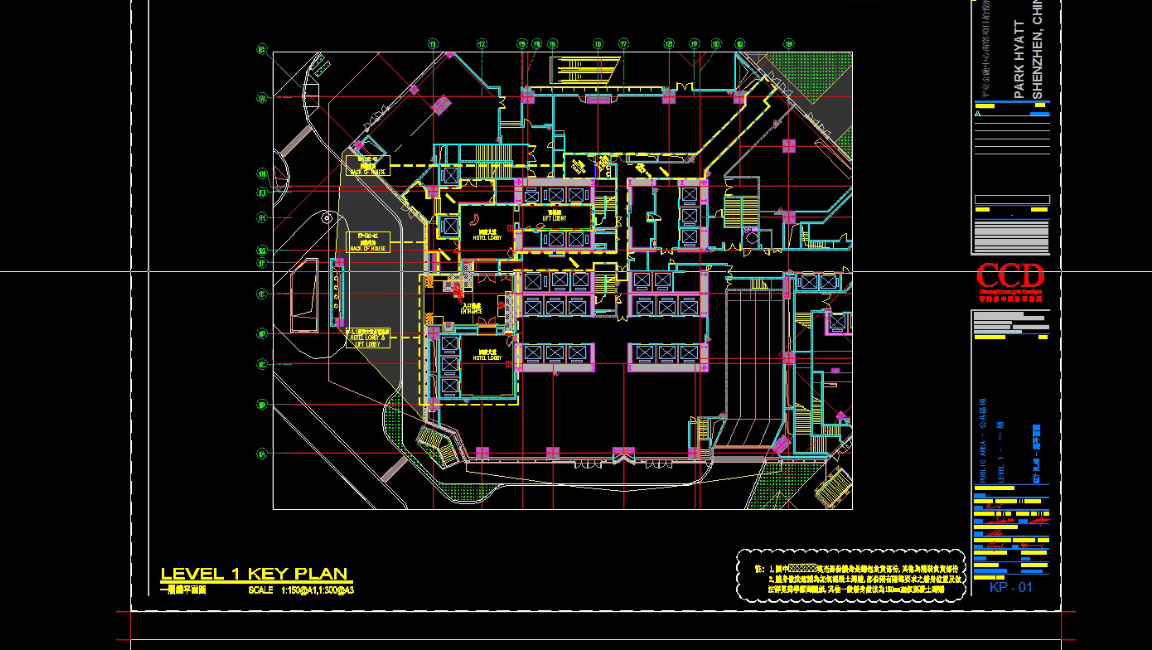

△酒店一层平面图
a、关系分析
从整个门洞外形来看，结构是一个圆的造型：通过结合金属管高低错落，营造出渐变圆的门洞造型，利用2种不同尺寸规格的金属管，塑造出金属格栅门洞造型。
这里提醒大家一点：若遇到图纸平面图、立面图与剖面图跟效果图不符处，应以施工图纸为准。
△yabu原始手绘效果图
b、尺度分析
正常做项目金属管壁厚有1.5mm、2mm的，但因为项目中的金属管数量大，还用于顶面，壁厚会直接影响造型的晃动，在这个项目中如果按照常规尺寸来做，这个金属壁厚可能有难度，所以壁厚要增大。

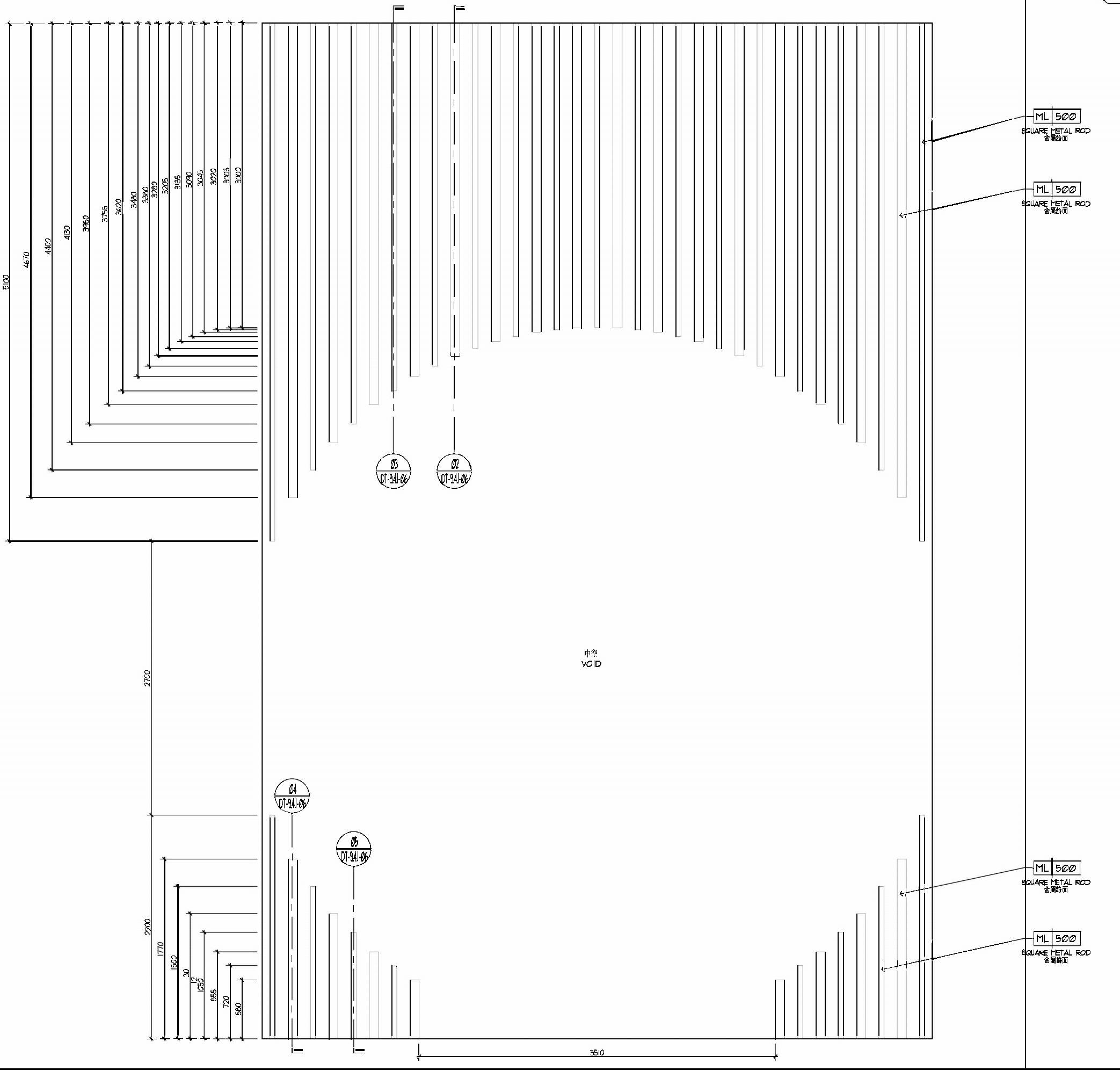

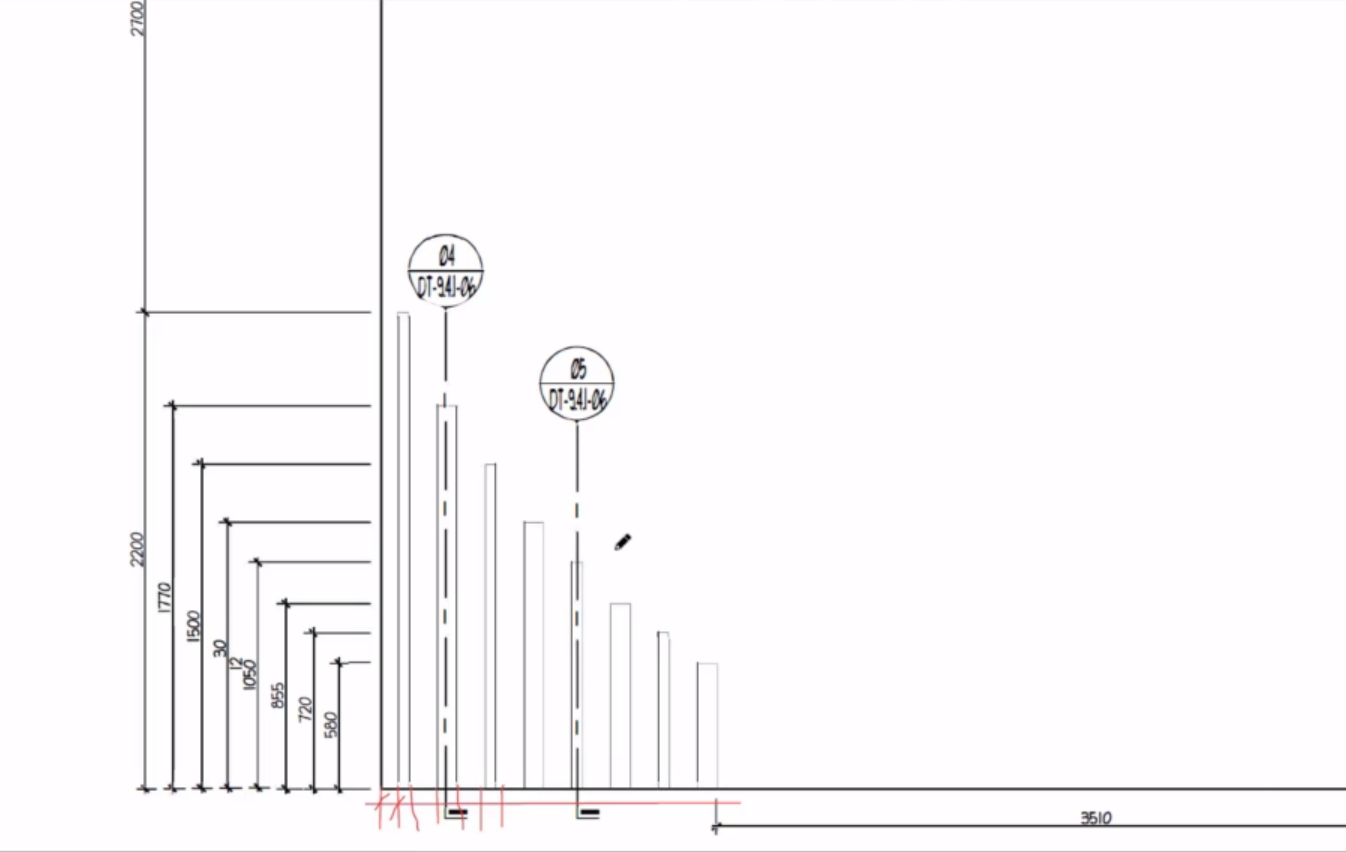

△基本尺寸标注清晰
c、材料分析
从案例上可以看出，格栅门洞只用了一种材料：金属，类似玫瑰金的金属不锈钢。实际当中，在这个项目里使用的是金属不锈钢，有9cm和5cm两种规格。

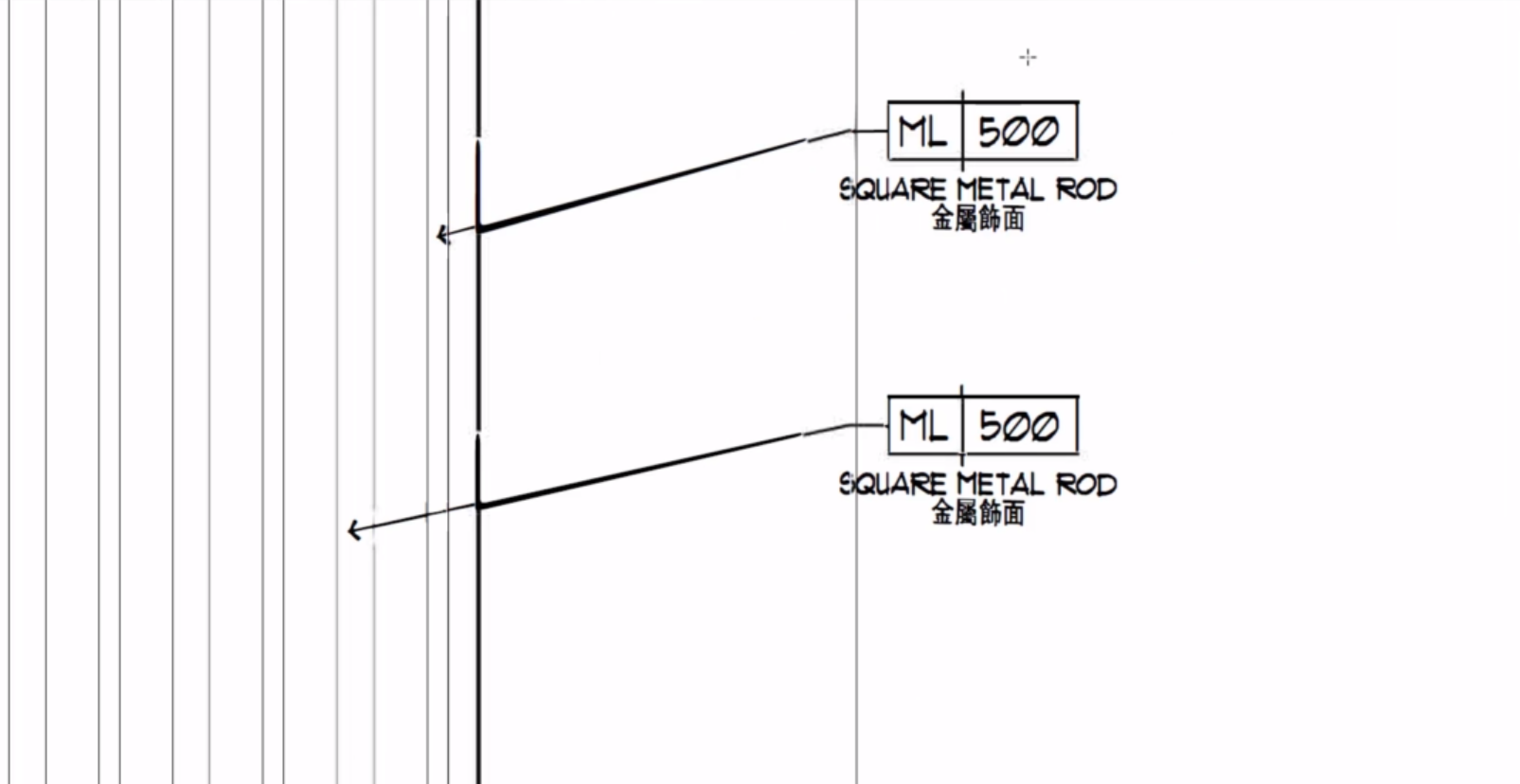

△两种规格金属材料进行了详细标注
d、图面表达问题
① 线型：图纸上面的造型没有使用任何的线型进行区分，所有的线都是一个粗细。
② 标注：格栅处的横向标注都标了，但是在立面图上的标注没有表示，有一定的缺失。
③ 排版：案例造型不是特别复杂，因为比例有问题，图面会显得较空
④ 皮肤：字体、图例、符号，不合适或者说不美观要进行替换。
⑤ 明显错误：金属格栅门洞侧立面和剖面图的看线表达有误。
△门洞侧立面和剖面图
⑥ 工艺：金属格栅与吊顶和地面的连接关系，作为方案设计方只是示意性的表达怎么连接，但在实际落地中还需要进一步深化。
02. 金属格栅门洞造型节点怎么画？
www.shejidedao.com丨dop设计公众号回复“社群”加群
上一部分，咱们对案例造型进行了解读，也指出了图纸的问题所在，那在接下来的实操过程中，就把这些问题优化掉，优化后的节点图如下：

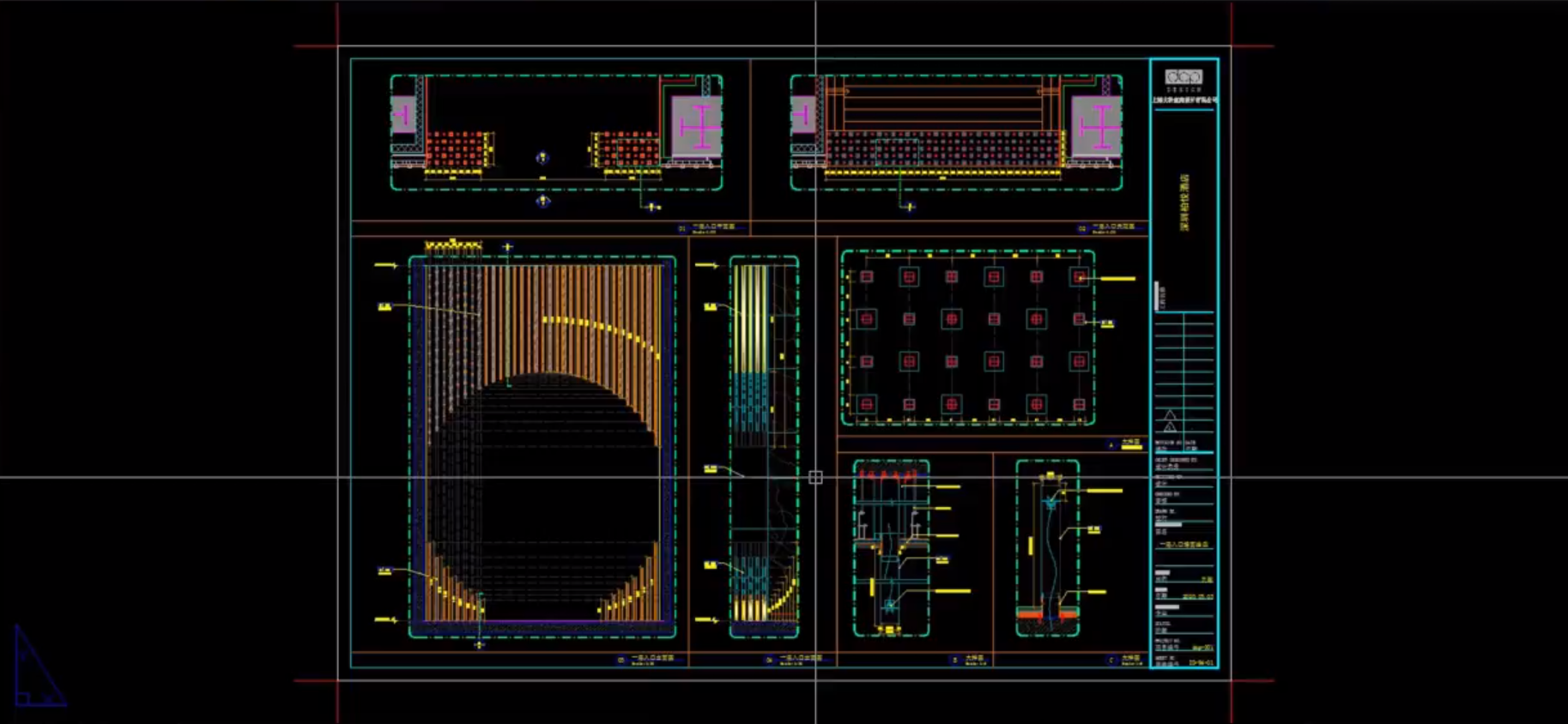

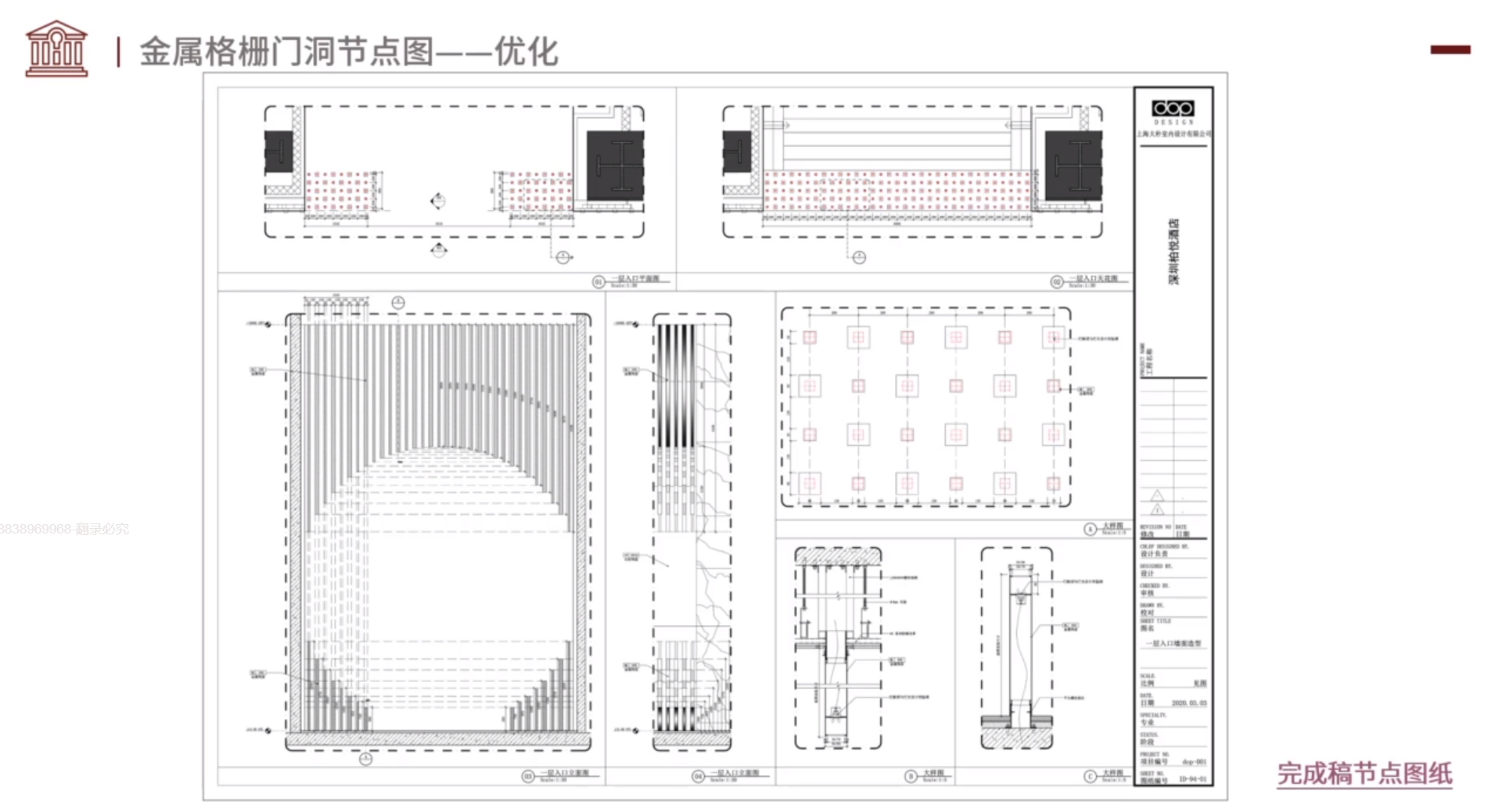

△优化后整体节点图
1、从相关平立面复制节点相关内容

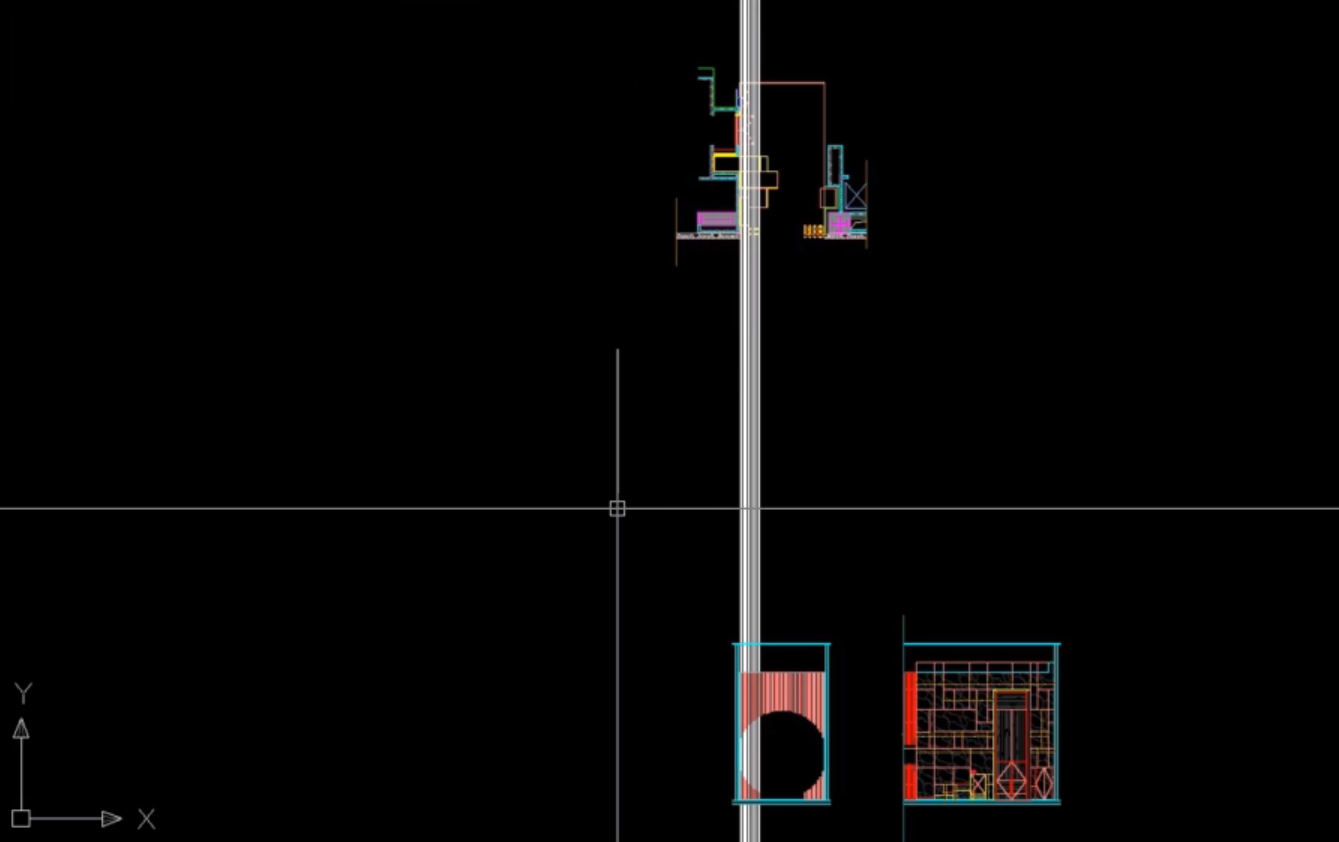

△把原始施工图中提取需要的一楼入口节点

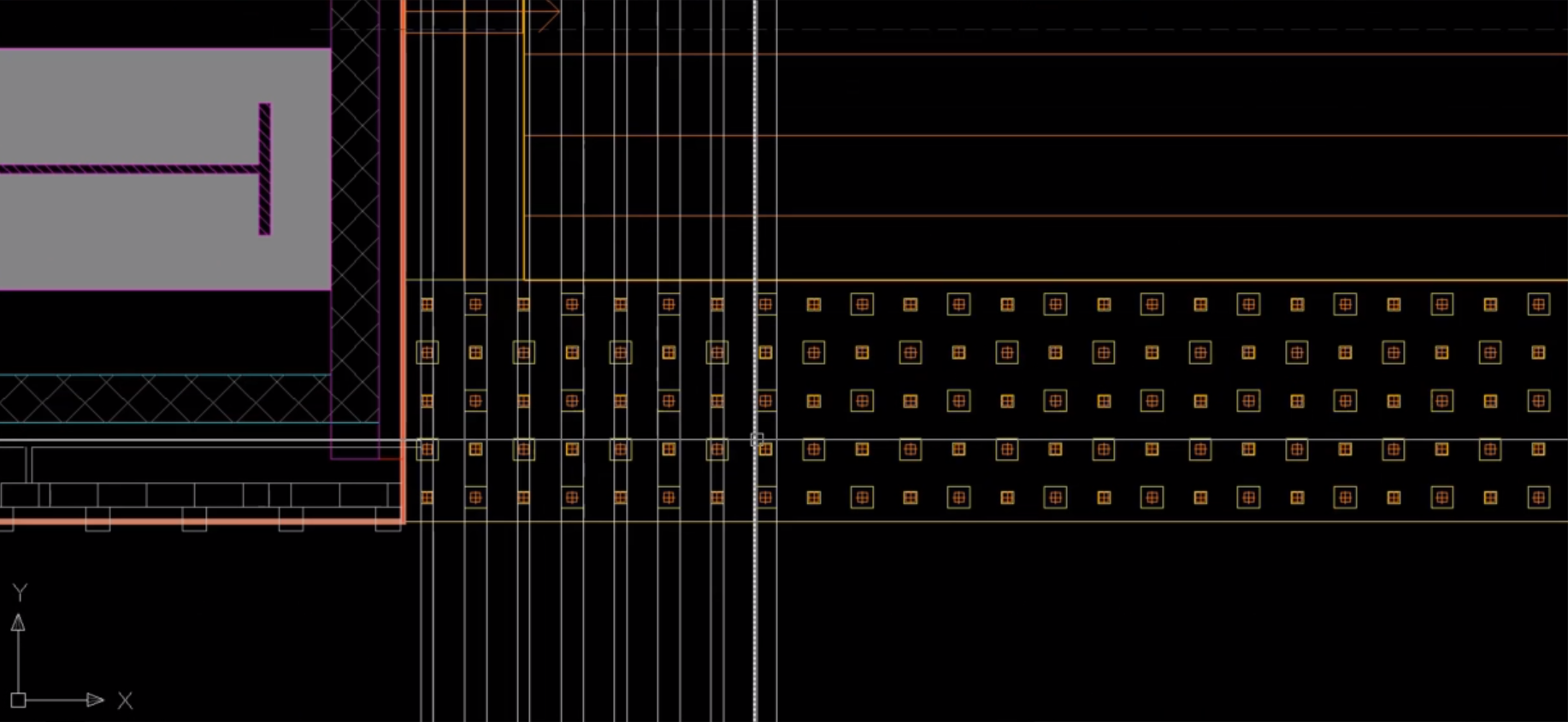

△提取后的天花部分
2、校对平面、立面之间的对应关系
仔细比对平面与立面对应的关系是否有误，例如天花部分的平面与立面对应有错误，相对进行以下调整修改：

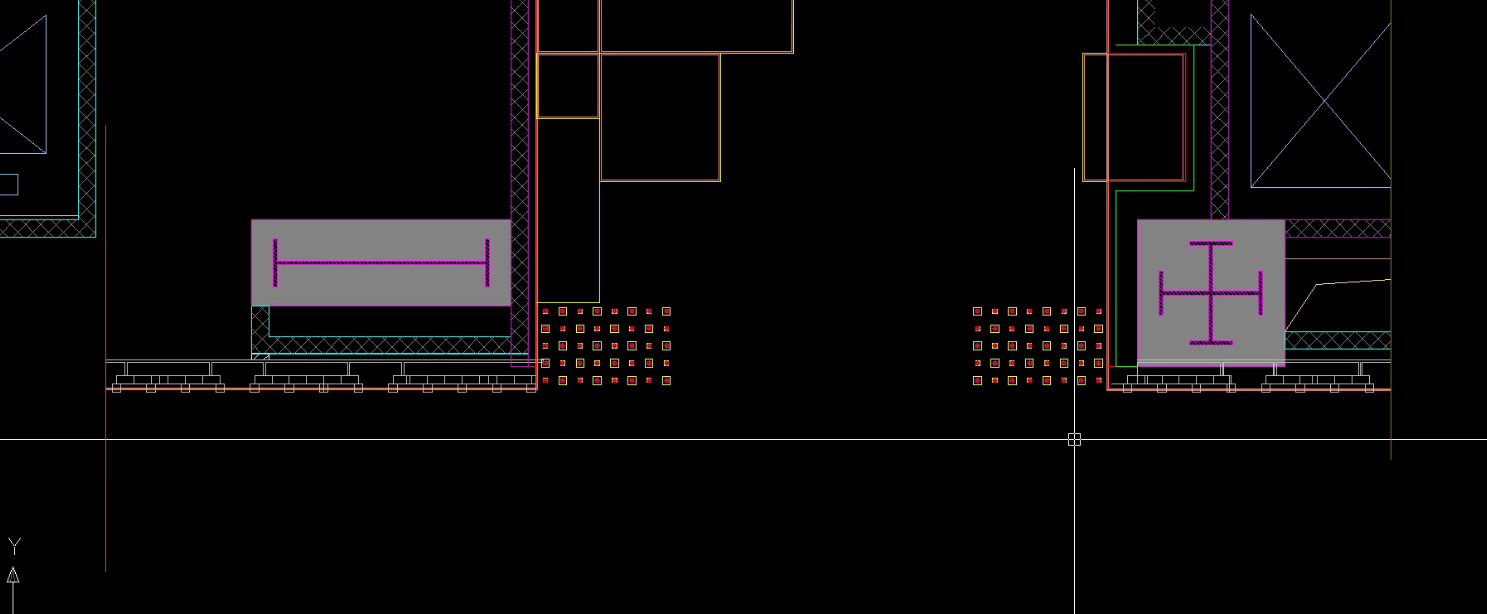

△校对天花
△确定平立面图节点对应

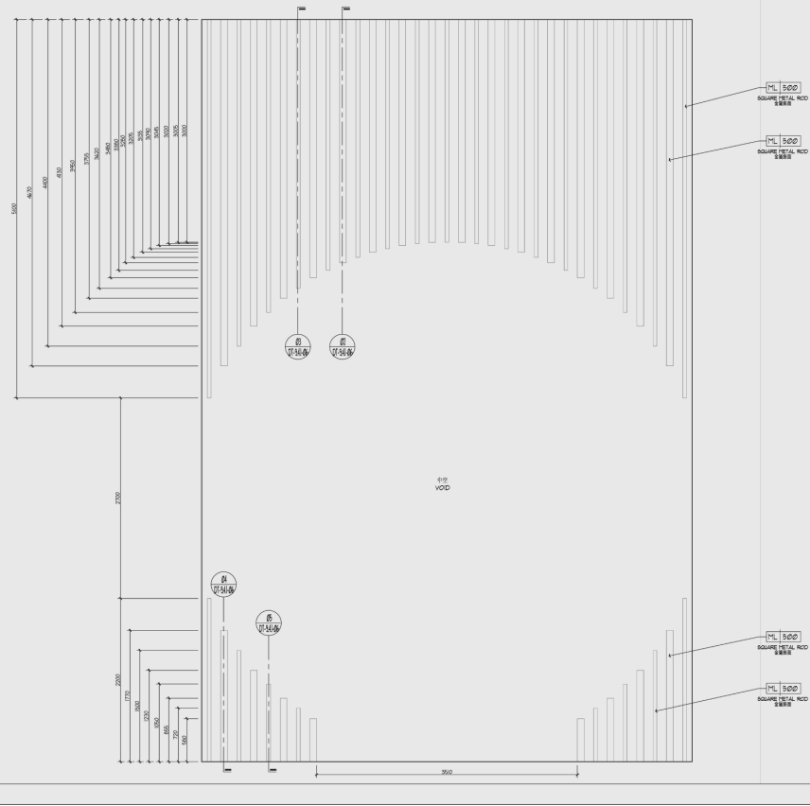

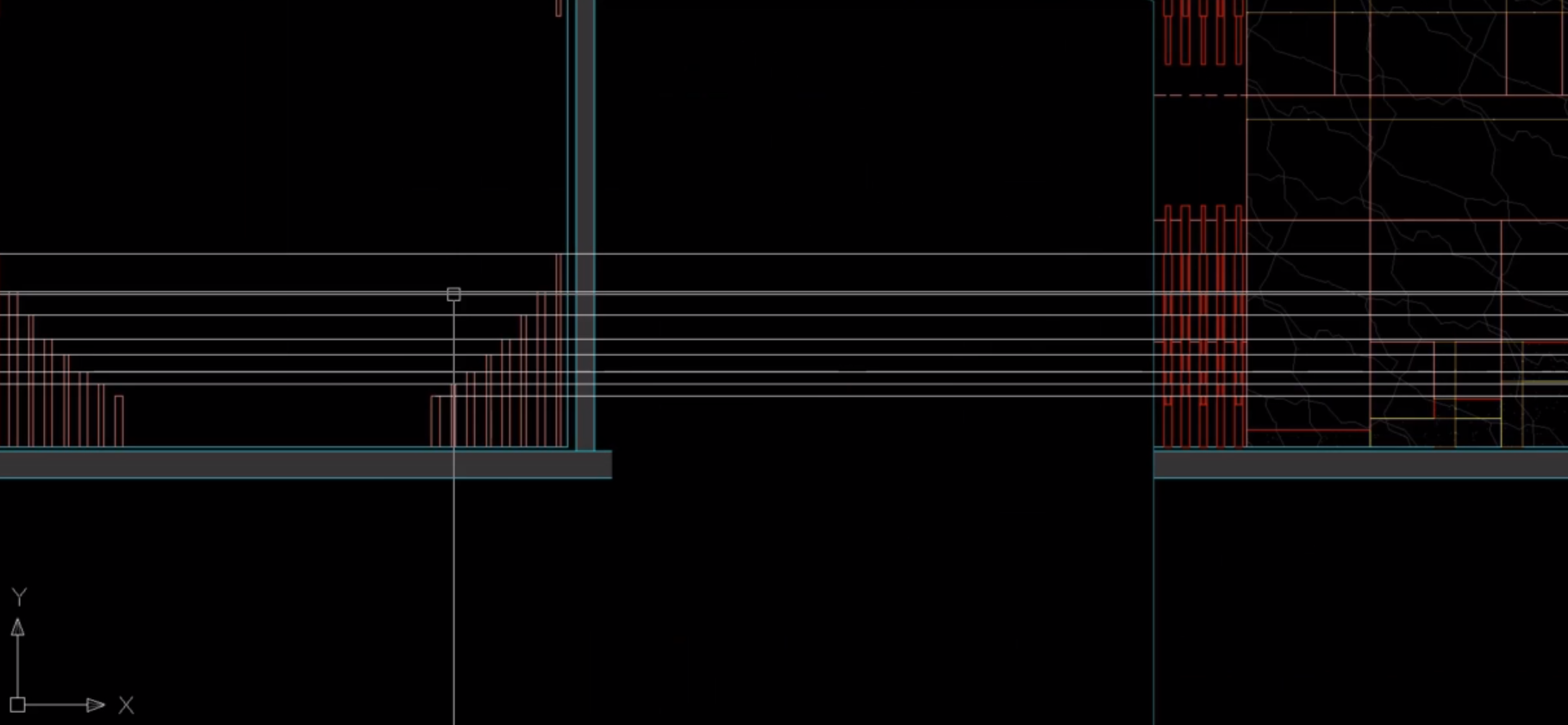

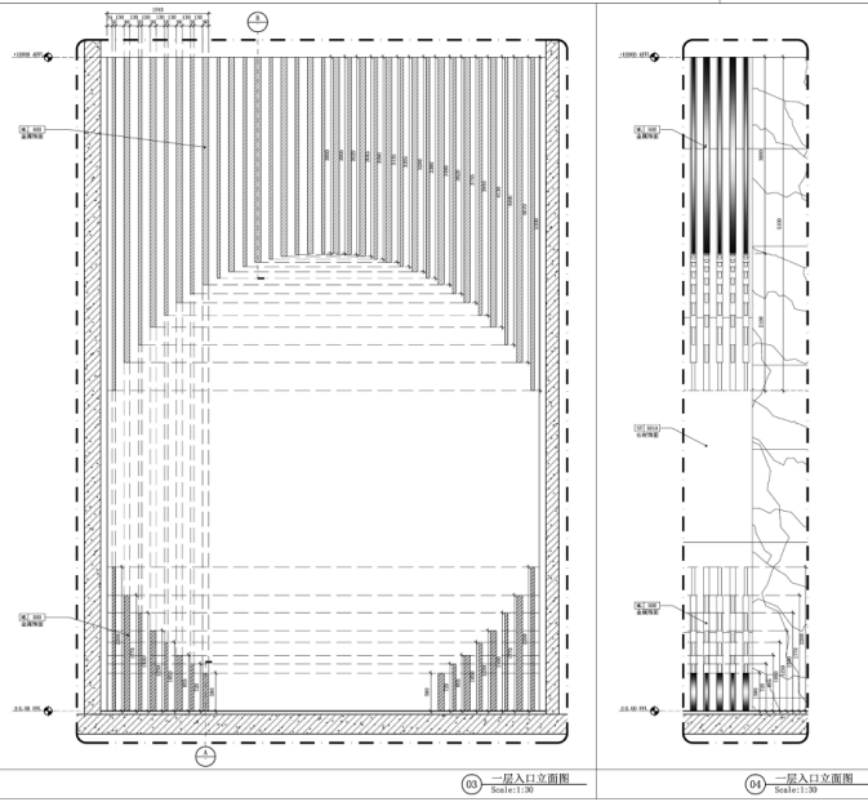

△校对立面

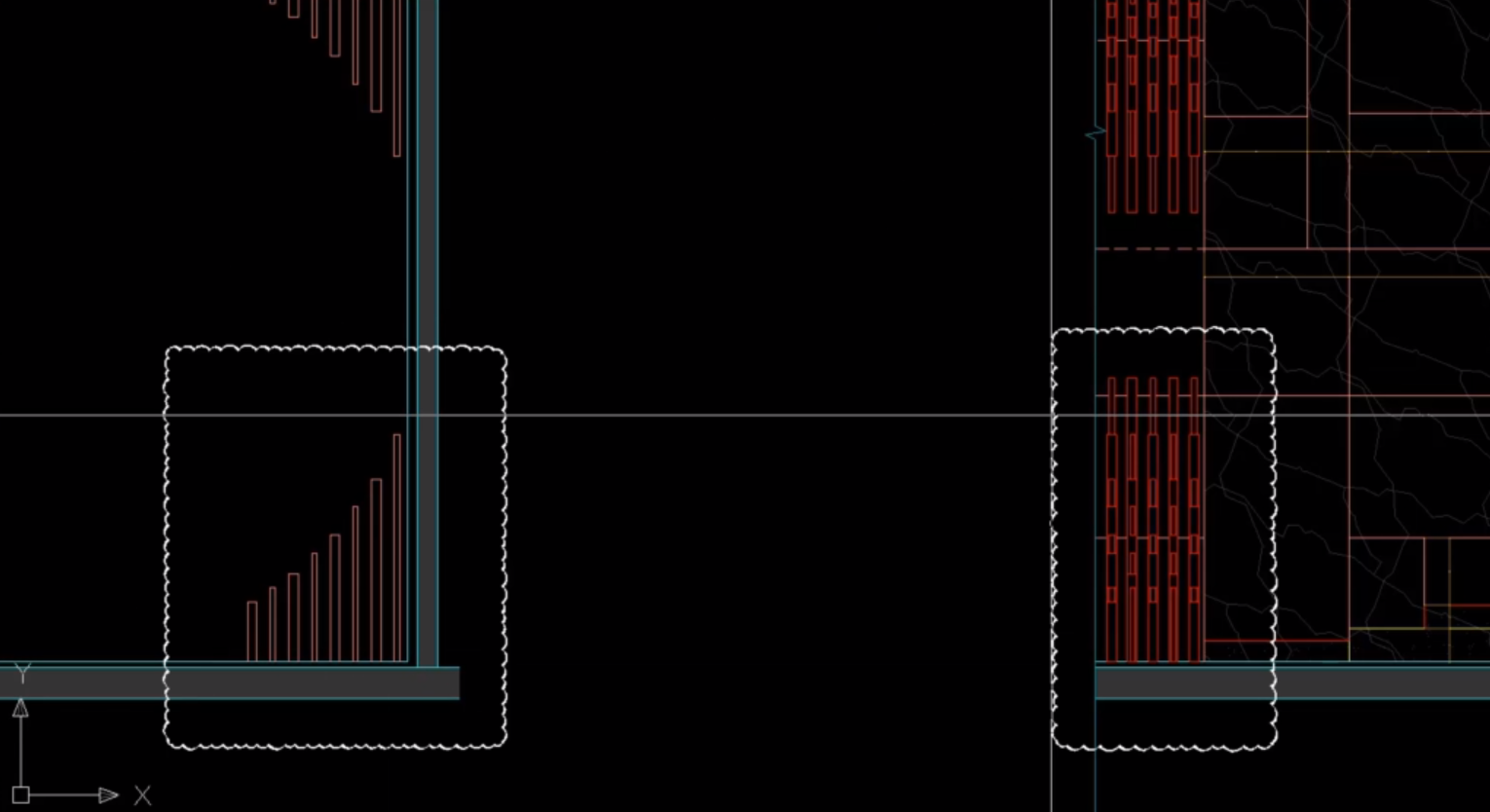

△立面与剖立面不对应的问题
△修改立面与剖面的对应关系

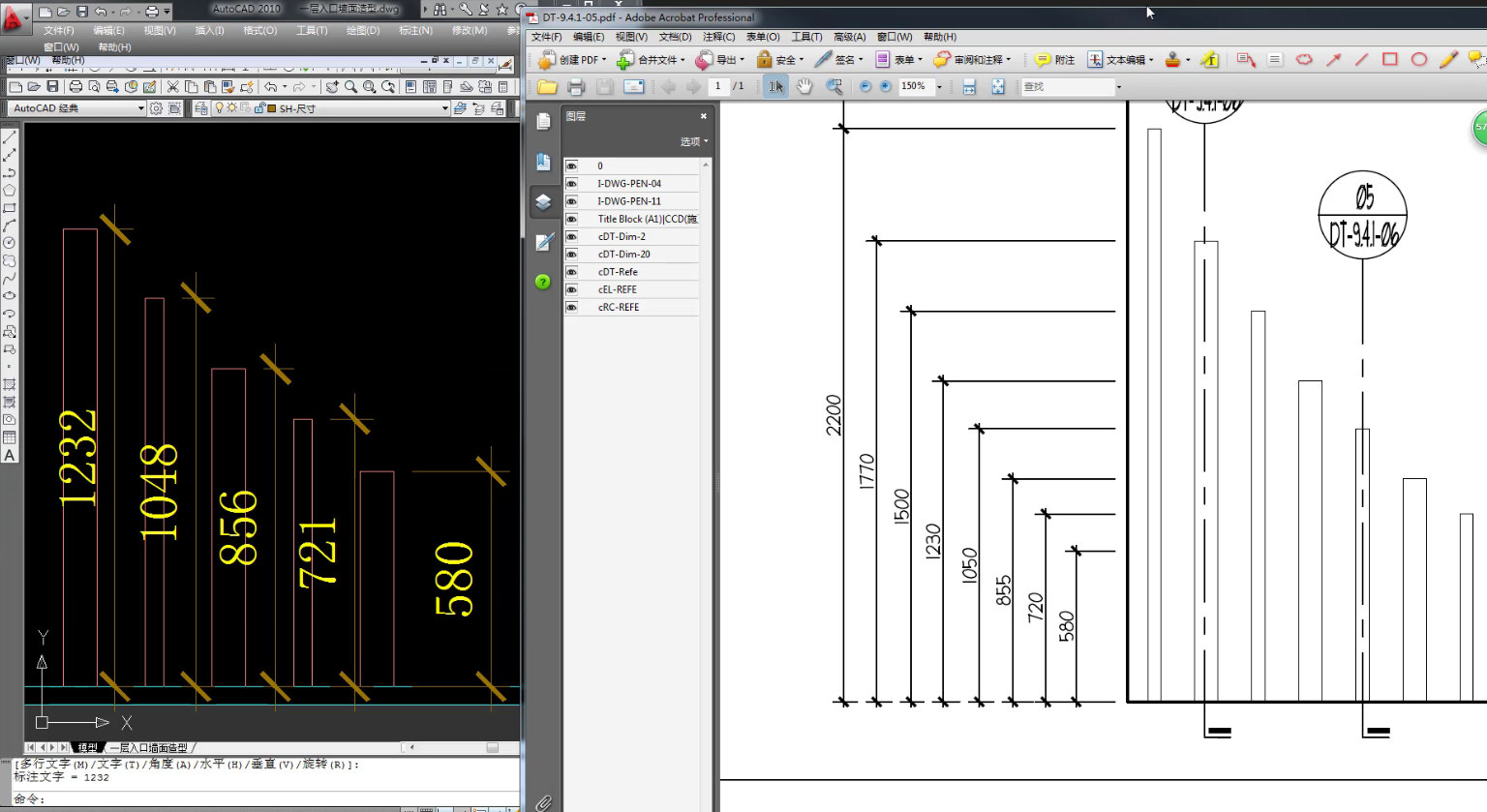

如图所示，立面金属管的标注是存在偏差的，这个时候就是要以实际节点图为准，对施工图进行修改。

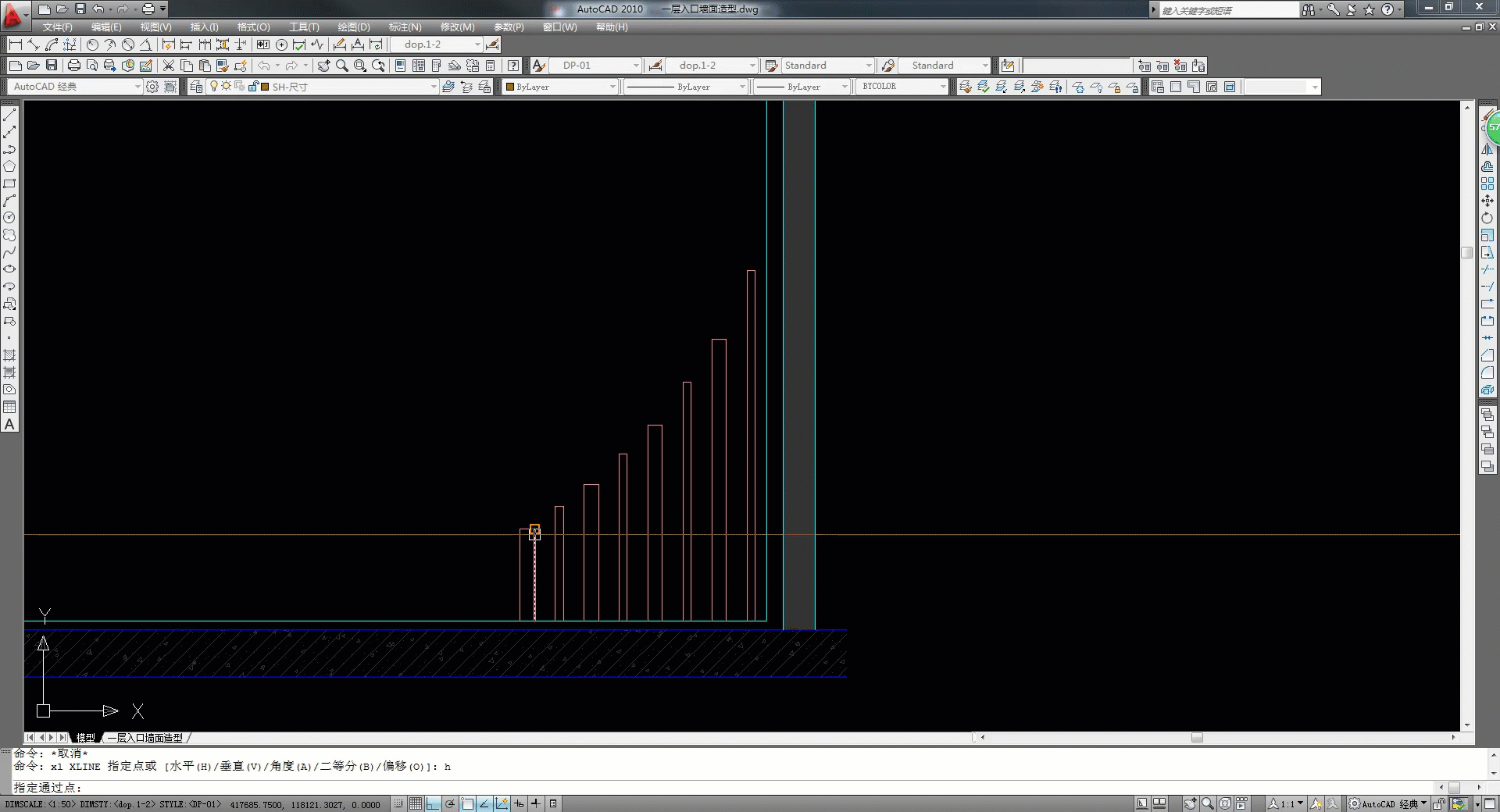

3、调整相关内容线型图层与比例
上面说到原始节点图因为比例问题导致图纸比较空，那么针对这一点，我们对比例进行了优化，修改成1:30的比例，但天花会因此等比例缩小，所以，还要对天花进行单独的1:5细节展示。

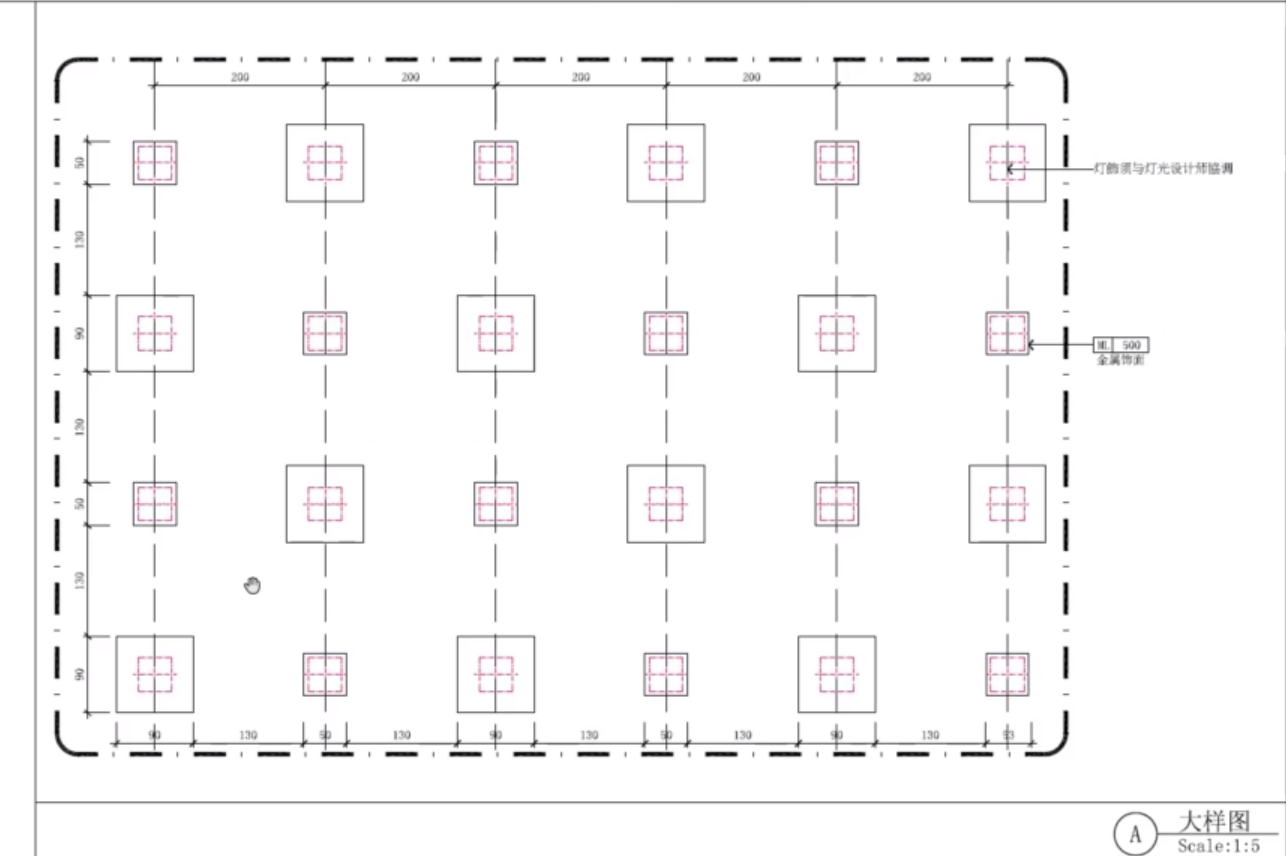

△单独展示的1:5天花节点详情
4、优化图面内容
图面问题中，原始节点图没有对墙面及其它造型进行材质的填充，所以，在优化的过程中要进行材质适当填充，以及线型的颜色改变，这样就比较容易区分。
△优化标注、线型和排版
5、画完的节点内容进行排版
一个好的版面会决定整个设计的美观度，在前面优化标注线型和排版的过程中其实已经可以进行初步排版了，最后再整体排版就好。
6、对相关造型进行材料、尺寸、索引标注
最后要记得对节点图中所用的材料以及内部造型的尺寸、索引进行标注。

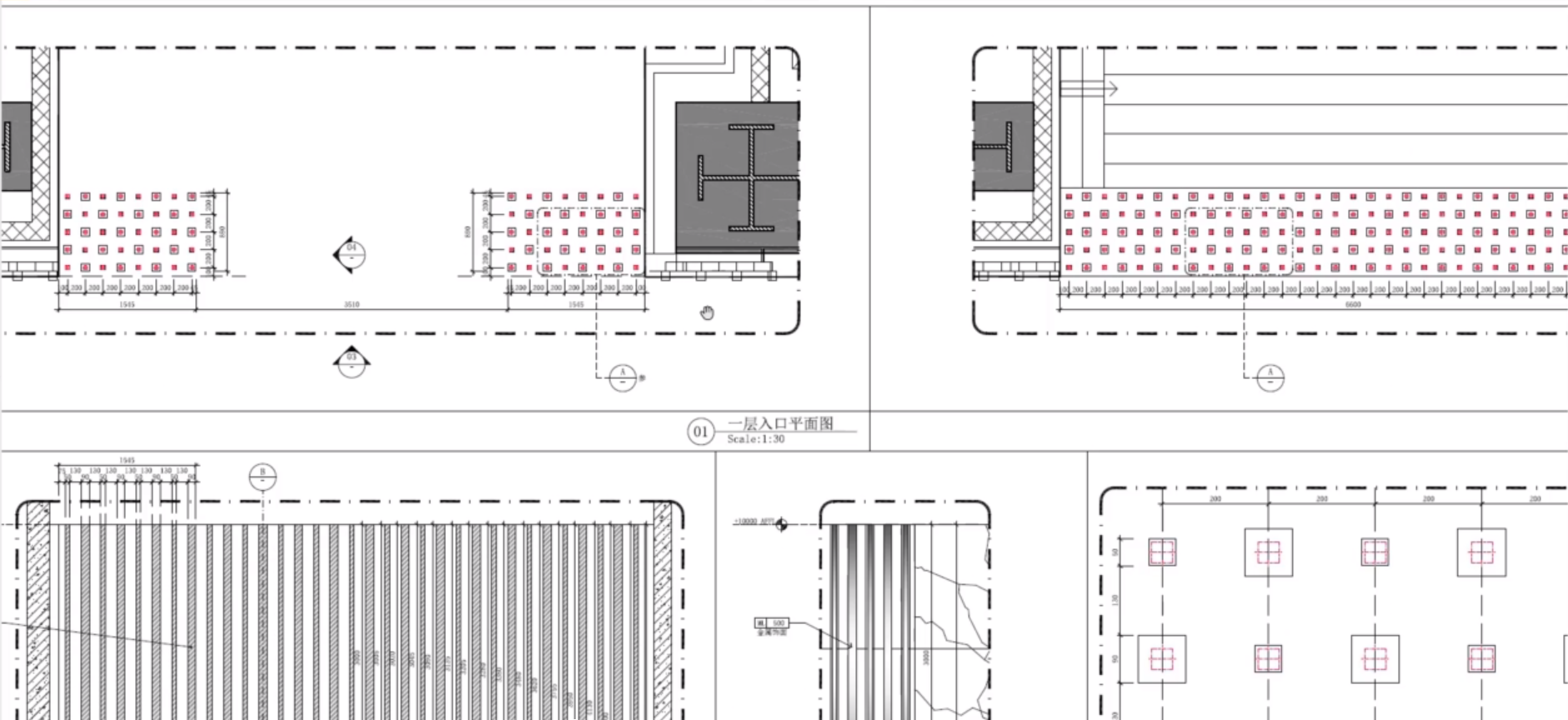

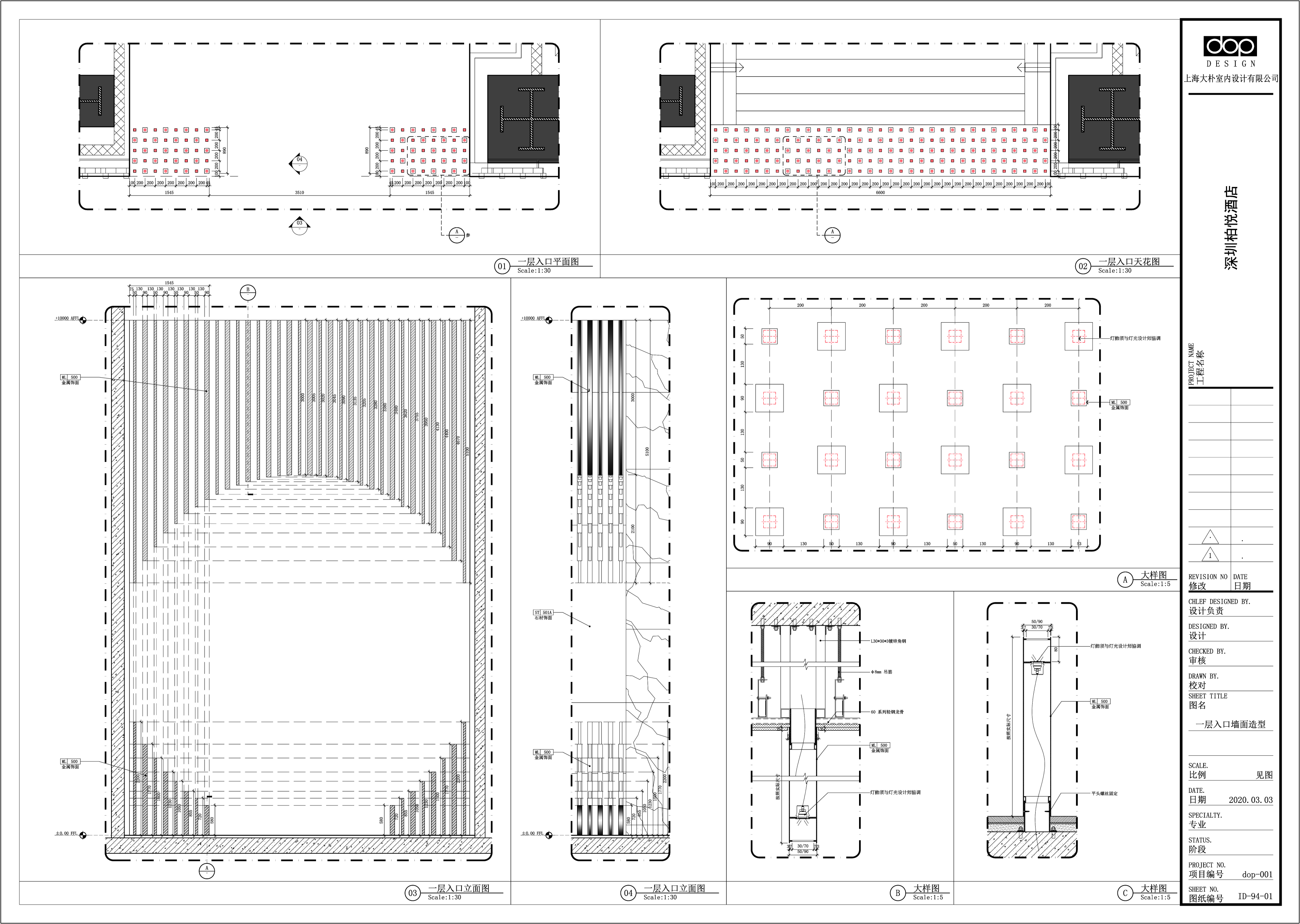

△最终完成节点图稿
作为深化设计师咱们得掌握底层逻辑，会分析能优化，这样下次再遇到其他的异形，才能沉着应对。
