BIM在4500㎡室内项目中的实战经验分享（dop设计）

△星标 ☆dop设计，不错过每一篇干货文章

在深化圈，最无力的瞬间是什么？

是凌晨三点，因为甲方改了一个隔墙位置，你要手动修改40张立面、100多个节点大样。

我们曾以为“画得快”就是核心竞争力，直到我亲自上手：把5个人熬两周才能磨出来的图纸，一个人、敲敲键盘，5天就交了，而且精准得可怕。

这就是我今天要和你聊的故事，一场关于“工具降维打击”的职业真相。“哪怕你CAD快捷键按到冒烟，也干不过那个按‘一键生成’的人。”

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

项目名称：办公

项目地址：西安

室内面积：共18层，有三层标准层，所以有效深化面积为4500㎡（每层1500㎡）

深化周期：5天

修改周期：1天

设计需求：施工图绘制

深化设计师：1人

BIM亮点：效率高，图纸错误率低

这次项目的甲方不再是业主单位了，而是一个设计公司，那么就意味着设计公司把平面方案参考资料都已经做完并收集完成。

项目提资：

项目提资↑

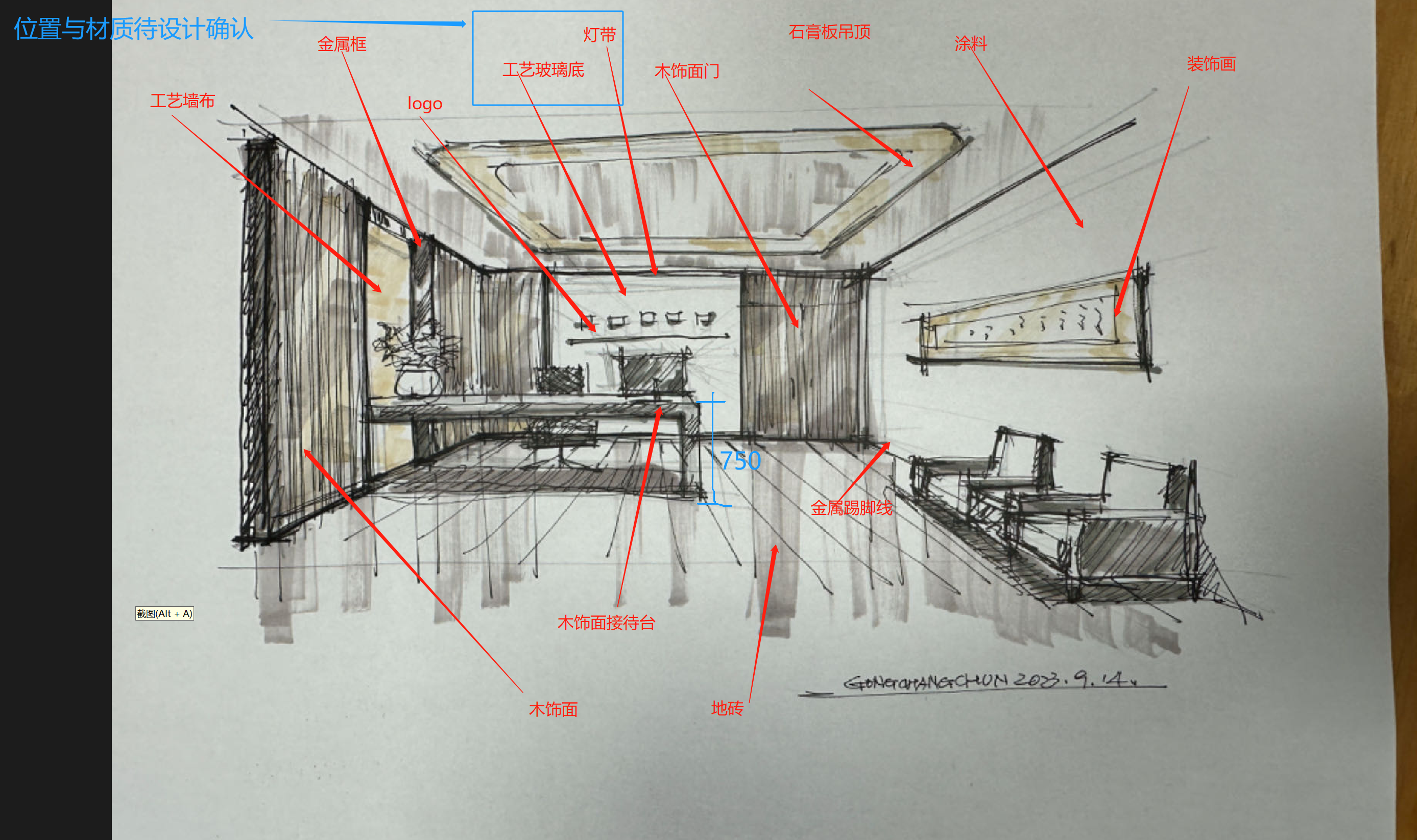

我们要做的就是在此基础上“建模”出施工图，在做项目之前我们拿到了手稿，和平面图，不知道设计公司是不是知道我们有BIM团队，所以在画施工图之前，他们并没有出效果图。

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

很多人问我，BIM 是不是要把每个螺丝钉都建模？

其实没那么玄乎。 项目开始第一天，我导入了建筑底图。

以前得手动去描、去修补断线，但在 Revit 里，我直接利用它的一键生成建筑框架。

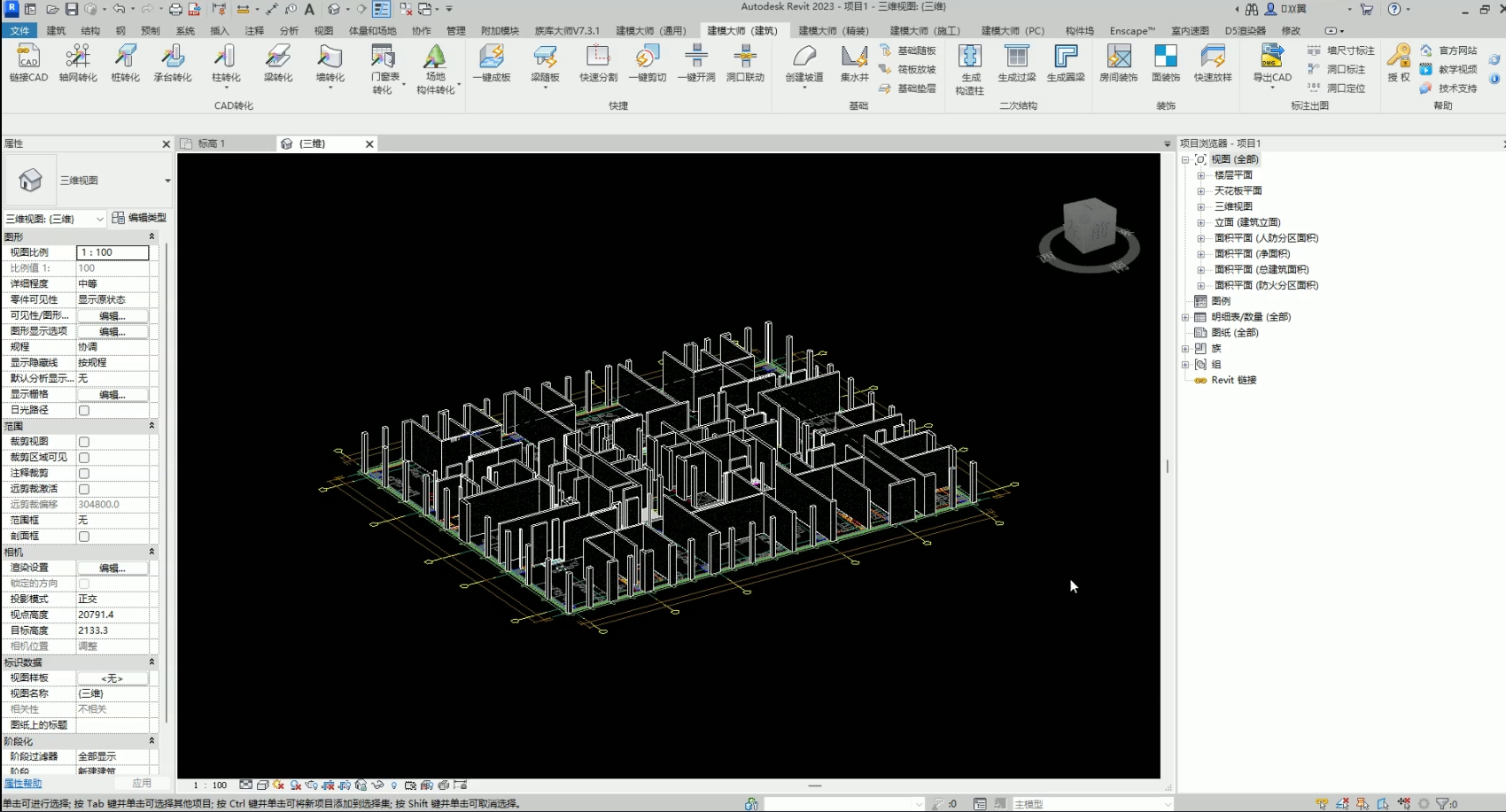

    （放导入底图和一键生成墙体的视频）

墙、梁、板、柱，不是线段，而是有厚度、有高度的实体。仅仅一个小时，这4500平的立体框架就立起来了。这种“搭积木”的感觉，比在 CAD 里拉直线爽太多了。

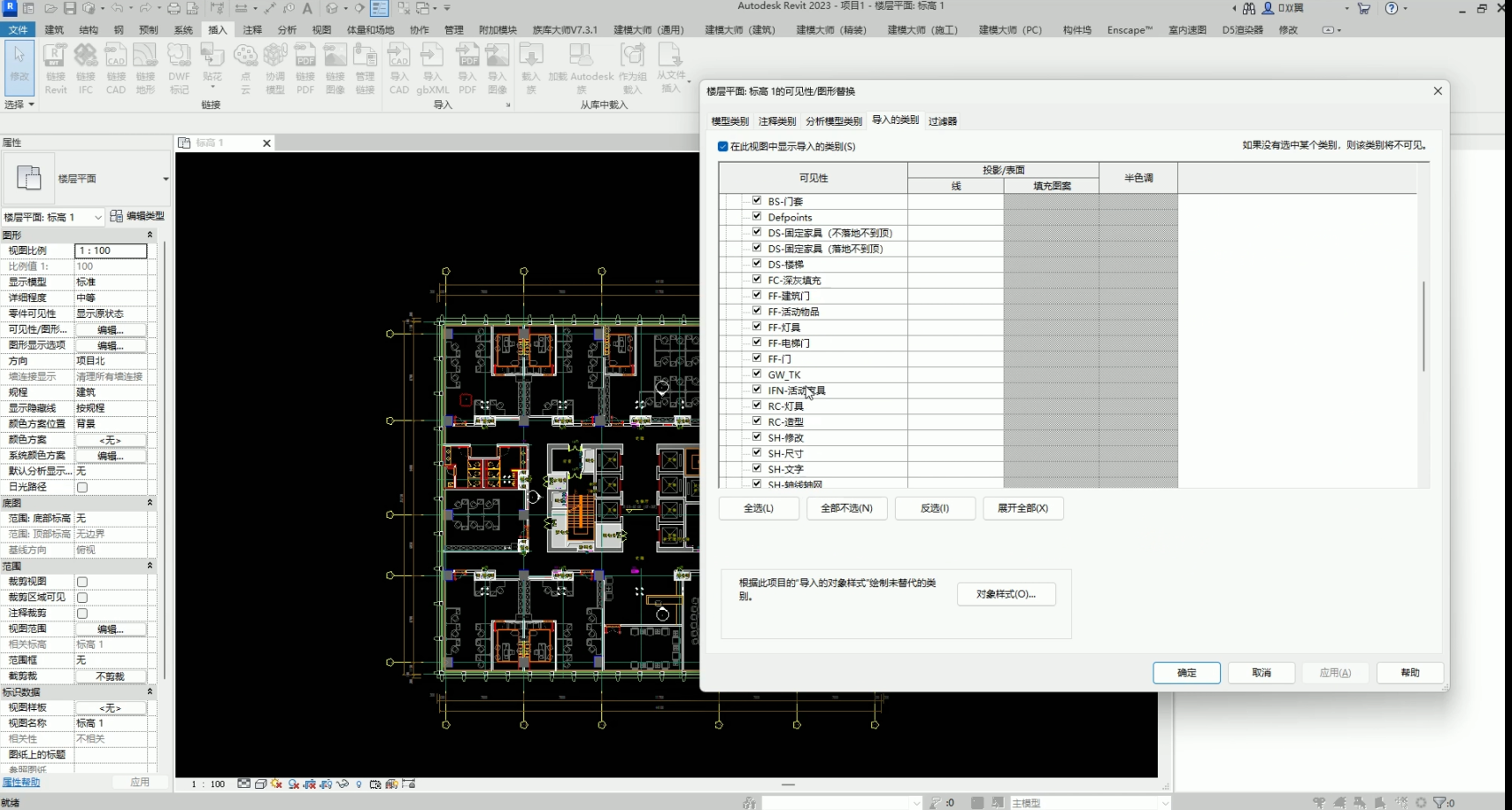

由于是深化项目，设计方在前期提资上给了天花的位置线，revit中可以根据CAD的图层，自由开关图层线，让我们在建模的过程中可以作为参考依据。

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

以前最头疼办公空间里的走廊立面，几百米长，得对着平面一点点投影。

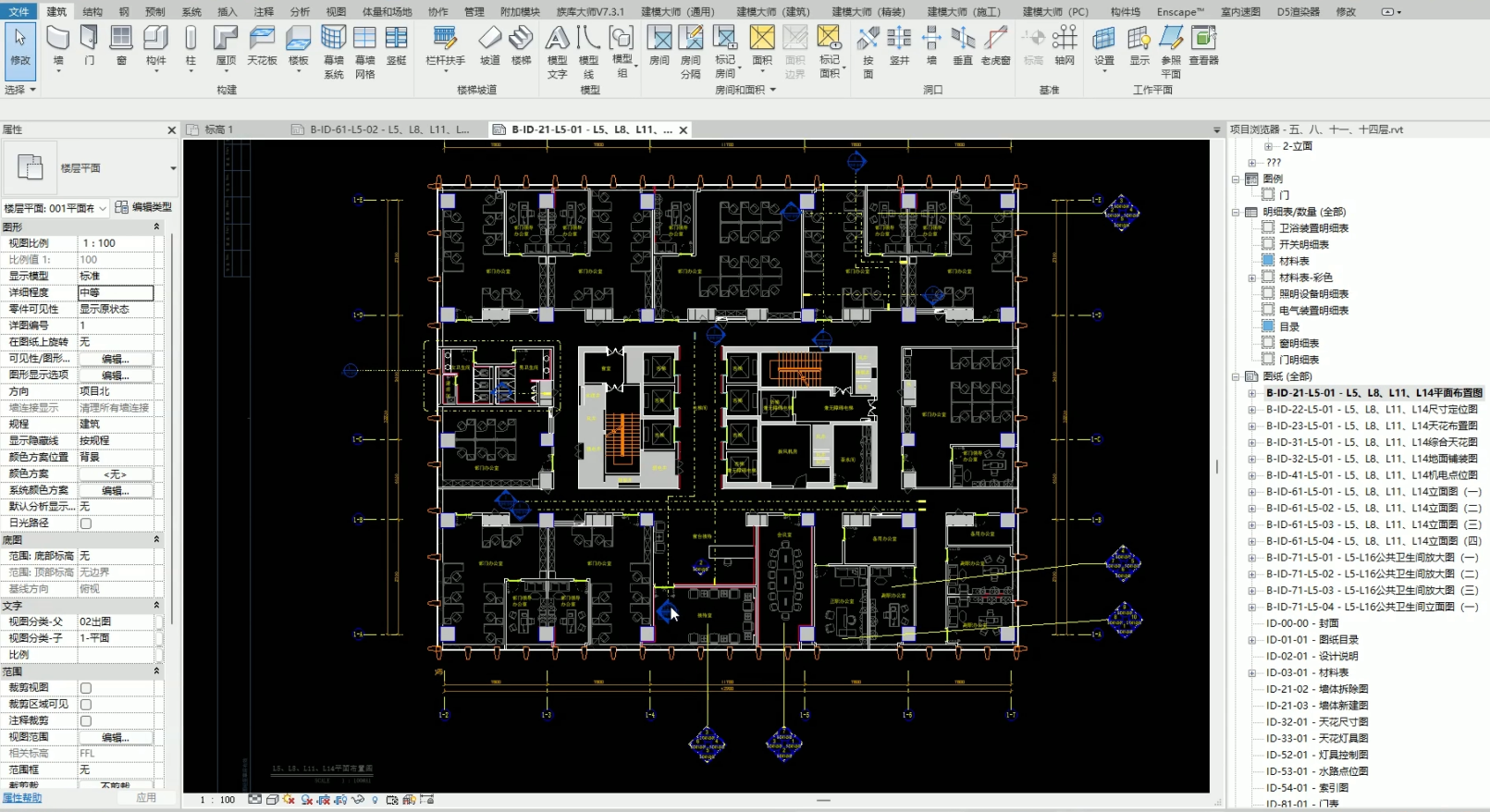

现在呢？我在平面图上随手拉个立面符号，立面图、剖面图直接就跳出来了。

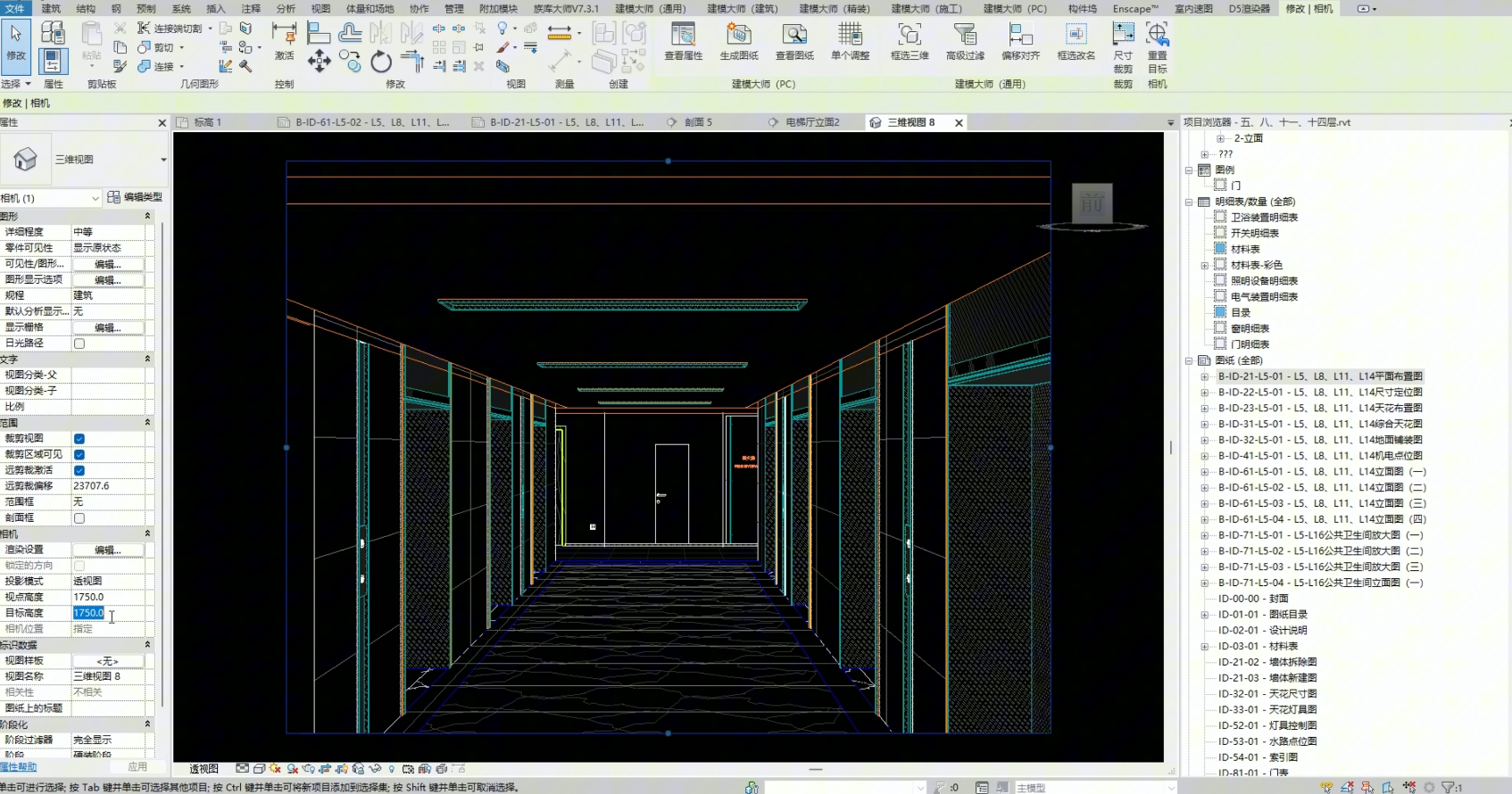

（放一键立面和三维）

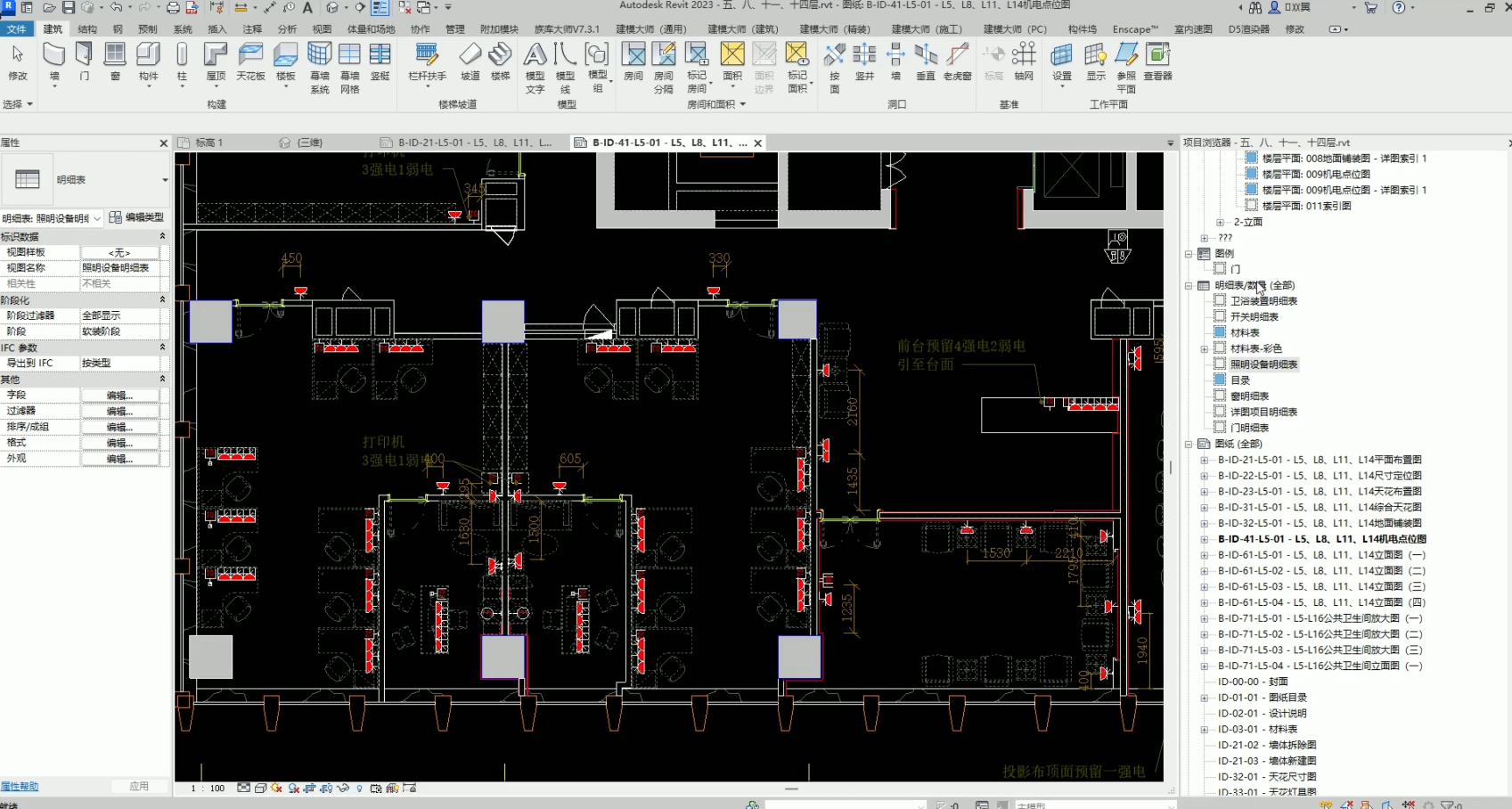

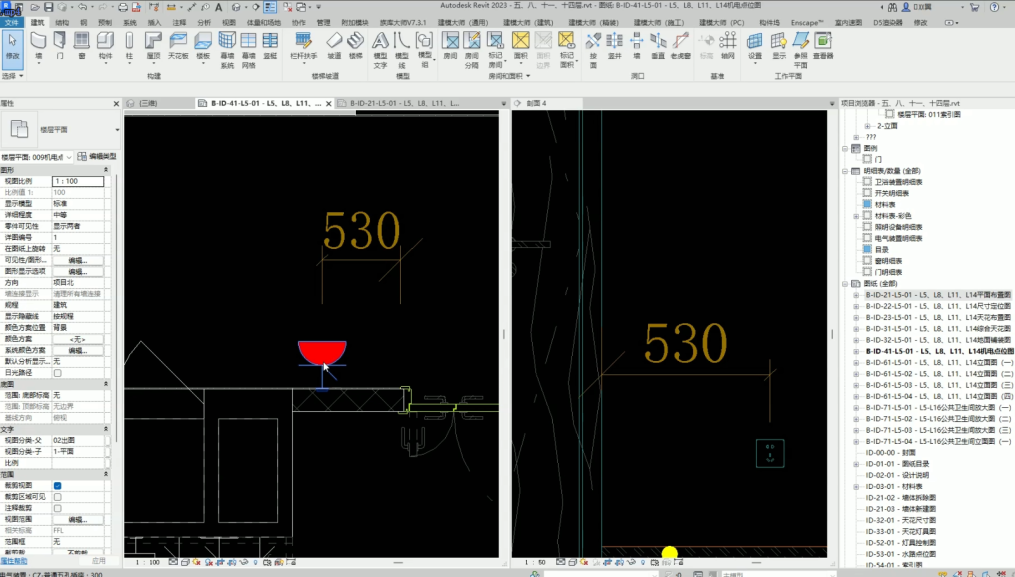

最神奇的是：我在三维模型里加个插座，所有图纸上的插座都出现了。我在平面里挪一扇门，立面图里的门也跟着自动瞬移。

（放插座联动的视频）

这就意味着，我再也不用担心“平面和立面打架”这种低级错误，省下了大把复核对图的时间。

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

以前最怕客户说要统计量，算得头昏脑胀还容易漏。 在 Revit 里，这叫自动生成算量清单。

因为每一个模型里都带着材料信息，我只需要点一下报表生成，几千个工位的家具、几千平的地毯面积，秒出结果。

（算量视频放这里）

这个项目虽然甲方没有要，但是为了“炫技”，悄悄的给出了一份。

www.shejidedao.com丨联系VX：dop024  回复“公众号”加群

五天时间一个人干了这么多图纸，而且我一点都不怕甲方改图。以前甲方说“阿文，经理室这道墙往左挪 50 公分”，我得改平面、改地铺、改天花、改立面、改剖面…… 现在？我只需在模型里把那堵墙轻轻一拖，整套图纸瞬间同步更新。

装饰BIM，真的没那么难

看到这里，你可能觉得：这不就是 3D 建模吗？ 其实，这就是我们常说的“装饰BIM”。它没你想得那么高深，它只是把我们以前手里的“线条”变成了有灵魂的“模型”。

你不用去钻研那些复杂的参数代码，你只需要把它当成一个“更聪明、更听话、能自动干活”的 CAD。

现在的深化市场，比的不是谁画线快，而是谁的流程更超前。 当别人还在一张张改图、一遍遍对数的时候，你已经靠着这套新流程，把时间省下来去陪家人，或者接更多的项目了。

好了，本期的dop干货就到这儿，如有帮助，评论区扣“日拱一卒”，支持一下dop~
